Sistemi di illuminazione
Logico Easy System 57 - Opal / UGR19
Modulo lineare
Codice
T008BZ930D2PW
Tonalità luce
3000K
90
90
Distribuzione luce
Opal/UGR19
Output
40,5W
3134-3150lm
3134-3150lm
Alimentazione
Controllo
220-240Vac
DALI2
DALI2
Colore
OP
UGR
1 / 4
Dati Tecnici
Sorgente
LED Engine costituito da schede lineari Ra90.
Classe di efficienza energeticaE
Potenza nominale35W
Flusso nominaleVedi fotometrie
Indice resa cromatica90
Rf92
Rg101
CCT nominale3000K
Durata utile (L80/B10)100000h tq +25°C
Caratteristiche illuminotecniche
Emissione diretta/indiretta in due varianti d'effetto: luce diffusa - ottica OPAL e luce controllata - ottica UGR19. Luce diffusa - ottica OPAL: sistema ottico composto da riflettore in acciaio con rivestimento polimerico bianco e schermo diffusore di chiusura in policarbonato opalino anabbagliante fornito in bobine srotolabili e disponibile come codice a completamento. Luce controllata - ottica UGR19: sistema ottico composto da riflettore in acciaio con rivestimento polimerico bianco e schermo diffusore di chiusura UGR fornito in bobine srotolabili e disponibile come codice a completamento (UGR<19 e L65<3000 cd/m² EN-12464-1).
EmissioneDIRETTA/INDIRETTA
OtticaRIFLETTORE
Rendimento ottico100%

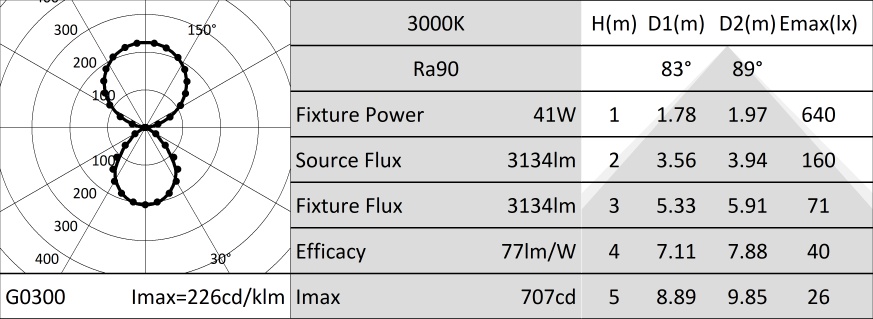

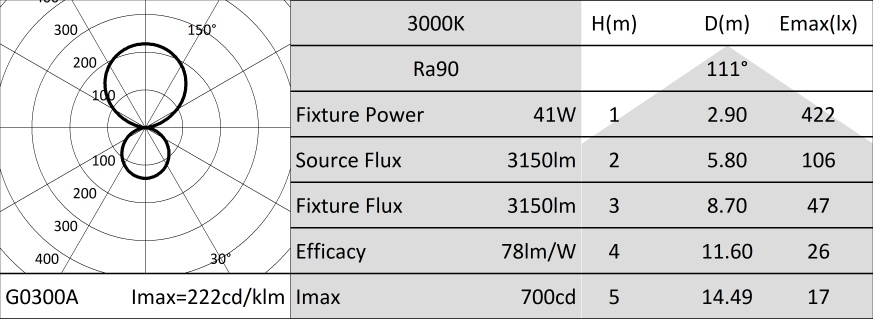

Flusso apparecchioOP - 3150lm
UGR - 3134lm
UGR - 3134lm
Efficienza luminosaOP - 78lm/W
UGR - 77lm/W
UGR - 77lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio esente RG0
Caratteristiche meccaniche
Corpo realizzato in estruso di alluminio verniciato con sezione 57mm. Schermo di chiusura superiore in policarbonato traslucido.
Colore e finituraBianco
DimensioniL=1168mm
Peso3,02Kg
VersioneLINEARE
Grado di protezioneIP40
Resistenza meccanicaIK02
Caratteristiche elettriche
Driver integrato elettronico DALI2. Sistema "Easy Connection" che consente il collegamento rapido tra i moduli del sistema grazie agli elementi di connessione presa/spina premontati. Predisposto per linea passante che consente di raggiungere una lunghezza massima di 18 metri. Apparecchio conforme EN 60598-2-22 per alimentazione da un sistema di emergenza centralizzato CPSS (Central Power Supply System, comunemente chiamato soccorritore), non incorporato nell'apparecchio - escluso aree ad alto rischio. La potenza e il flusso di default sono pari al 100% in AC e al 100% in DC.
Potenza apparecchio41W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloDALI2 - PUSH
Driver inclusoSI
Classe FSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente0°C / +25°C
Umidità relativa UR<85%
Installazione
Da completare con tappi di chiusura in policarbonato, sistemi di fissaggio per installazione a plafone o sospensione e morsettiera per il collegamento alla linea di alimentazione.
Note
Sistema di controllo Casambi disponibile tramite accessorio. Contattare l'azienda per verificare il numero di alimentatori DALI con cui sono equipaggiati gli apparecchi. Per configurazioni angolari è disponibile il modulo luminoso a L e l'accessorio giunto cieco. Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Normativa e Certificazioni
CE.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Codici a completamento
| Codice | Dimensioni | ||||
|---|---|---|---|---|---|
| A001ML1 | L=6m | ||||
| A001ML2 | L=9m | ||||
| A001ML3 | L=15m |
Schermo UGR19 (emissione diretta).
Per LOGICO EASY System 57 - UGR19.
Per LOGICO EASY System 57 - UGR19.
| Codice | Dimensioni | ||||
|---|---|---|---|---|---|
| A002ML1 | L=6m | ||||
| A002ML2 | L=9m | ||||
| A002ML3 | L=15m |
Schermo OPAL (emissione diretta).
Per LOGICO EASY System 57 - OPAL.
Per LOGICO EASY System 57 - OPAL.
Accessori
| Codice | Colore | Driver | |||
|---|---|---|---|---|---|
| A014MD2W |  | DALI2 |
Giunto cieco a L.
Dimensioni 818x818x80mm. Per LOGICO EASY System 57.
Dimensioni 818x818x80mm. Per LOGICO EASY System 57.
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A003M2W | |
Tappi di chiusura (2 pezzi).
Per LOGICO EASY System 57 - OPAL / UGR19.
Per LOGICO EASY System 57 - OPAL / UGR19.
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A004W | |
Rosone con morsettiera a 5 poli.
Cavo di alimentazione non incluso.
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A005MW | |
Giunto per schermo.
Da utilizzare con configurazioni superiori ai 15 metri di lunghezza.
Per LOGICO EASY System 57.
Per LOGICO EASY System 57.
| Codice | |||||
|---|---|---|---|---|---|
| A007M |
Staffe con regolatore per installazione a sospensione (2 pezzi).
Sono necessarie due staffe per ogni modulo luminoso.
Per LOGICO EASY 57.
Per LOGICO EASY 57.
| Codice | Versione | ||||
|---|---|---|---|---|---|
| A008T | L=6m | ||||
| A008U | L=5m | ||||
| A008V | L=4m | ||||
| A008W | L=3m | ||||
| A008X | L=2m | ||||
| A008Y | L=1m | ||||
| A008Z | L=0,5m |
Cavo di sospensione (2 pezzi).
| Codice | Versione | ||||
|---|---|---|---|---|---|
| A009X | 5 Poli DALI |
Morsettiera (presa/spina).
Una per ogni alimentazione.
A009X - Per LOGICO EASY 57 | 100.
A009X - Per LOGICO EASY 57 | 100.
1 / 2
| Codice |
|---|
| 1T5349 |
Unità di controllo wireless IP20 con interfaccia DALI.
Genera un bus DALI2 locale e ciò rende possibile la connessione diretta ad un driver LED con interfaccia DALI.
Il modulo può essere usato solo in un sistema chiuso e non può essere connesso ad una rete DALI esistente.
Il modulo è controllato in modalità wireless tramite applicazione Casambi per smartphone e tablet attraverso tecnologia Bluetooth 5.0.
I dispositivi creano automaticamente una rete mesh wireless adattiva, robusta ed affidabile permettendo di gestire in maniera semplice ed efficiente un numero elevato di apparecchi.
L'unità di controllo è preimpostata con profilo DALI 1CH, ovvero il dispositivo è in grado di controllare un singolo driver DALI con comandi broadcast.
Oltre a DALI broadcast, sono disponibili anche altre modalità di funzionamento, come:
- Pulsante (normalmente aperto)
- Unità di controllo 0/1-10V
- Unità di controllo DALI Tunable White DT8
- Sensore di presenza
1 / 2
| Codice |
|---|
| 2T0131 |
Extender IP20: unità di controllo wireless per driver LED con interfaccia di dimmerazione DALI (o 1-10V) basata su tecnologia Casambi.
Dispone di una uscita DALI2 tramite la quale si possono controllare fino a 40 apparecchi di illuminazione.
Con l'aggiunta di un ulteriore alimentatore BUS DALI esterno è possibile comandare fino a 64 apparecchi.
Extender IP20 è preimpostato sul profilo DALI broadcast, ovvero tutti gli apparecchi collegati ad esso sono dimmerabili allo stesso livello.
Oltre al DALI broadcast, sono disponibili altre modalità di funzionamento, come:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
