Apparecchi a sospensione
Logico Easy Stand Alone 57 - Opal HO
Emergenza
Codice
T020MY930D2PW
Tonalità luce
3000K
90
90
Distribuzione luce
Opal
Output
34W
2082lm
2082lm
Alimentazione
Controllo
220-240Vac
DALI2 (VERSIONE IN EMERGENZA)
DALI2 (VERSIONE IN EMERGENZA)
Colore
1 / 3
Dati Tecnici
Sorgente
LED Engine costituito da schede lineari Ra90.
Classe di efficienza energeticaE
Potenza nominale30W
Flusso nominale2082lm
Indice resa cromatica90
Rf92
Rg101
CCT nominale3000K
Durata utile (L80/B10)100000h tq +25°C

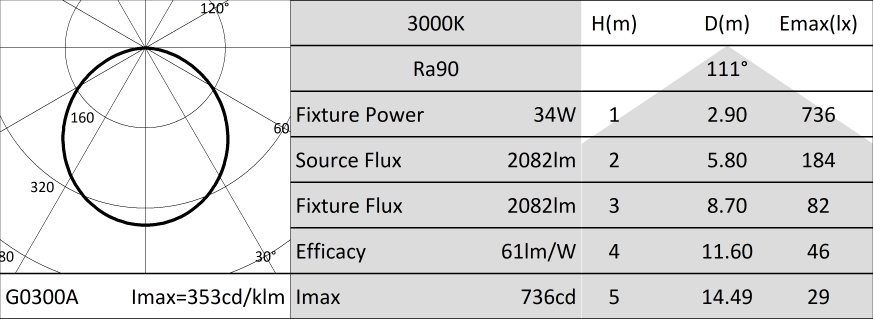

Caratteristiche illuminotecniche
Emissione diretta. Luce diffusa - ottica OPAL High Output: sistema ottico composto da riflettore in acciaio con rivestimento polimerico bianco e schermo diffusore di chiusura in policarbonato opalino anabbagliante.
EmissioneDIRETTA
OtticaRIFLETTORE
Rendimento ottico100%
Flusso apparecchio2082lm
Flusso apparecchio in emergenza BLF13%
Efficienza luminosa61lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio esente RG0
Caratteristiche meccaniche
Corpo realizzato in estruso di alluminio verniciato con sezione 57mm e tappi di chiusura in policarbonato. Schermo di chiusura superiore in PVC bianco.
Colore e finituraBianco
DimensioniL=1462mm
Peso3,95Kg
VersioneLINEARE
Grado di protezioneIP40
Resistenza meccanicaIK02
Caratteristiche elettriche
Driver integrato elettronico DALI2. Equipaggiato con Emergency pack - Emergenza Permanente (autonomia 1h, ricarica 24h).
Potenza apparecchio34W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloDALI2 (VERSIONE IN EMERGENZA)
Driver inclusoSI
Classe FSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente0°C / +25°C
Umidità relativa UR<85%
Installazione
Da completare con sistemi di fissaggio per installazione a plafone o a sospensione.
Note
Sistema di controllo Casambi disponibile tramite accessorio. Contattare l'azienda per verificare il numero di alimentatori DALI con cui sono equipaggiati gli apparecchi. Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Normativa e Certificazioni
CE.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Accessori
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A004W |  |
Rosone con morsettiera a 5 poli.
Cavo di alimentazione non incluso.
| Codice | |||||
|---|---|---|---|---|---|
| A006M |
Staffe per installazione a plafone (2 pezzi).
Sono necessarie due staffe per ogni modulo luminoso.
Per LOGICO EASY 57.
Per LOGICO EASY 57.
| Codice | |||||
|---|---|---|---|---|---|
| A007M |
Staffe con regolatore per installazione a sospensione (2 pezzi).
Sono necessarie due staffe per ogni modulo luminoso.
Per LOGICO EASY 57.
Per LOGICO EASY 57.
| Codice | Versione | ||||
|---|---|---|---|---|---|
| A008T | L=6m | ||||
| A008U | L=5m | ||||
| A008V | L=4m | ||||
| A008W | L=3m | ||||
| A008X | L=2m | ||||
| A008Y | L=1m | ||||
| A008Z | L=0,5m |
Cavo di sospensione (2 pezzi).
1 / 2
| Codice |
|---|
| 1T5349 |
Unità di controllo wireless IP20 con interfaccia DALI.
Genera un bus DALI2 locale e ciò rende possibile la connessione diretta ad un driver LED con interfaccia DALI.
Il modulo può essere usato solo in un sistema chiuso e non può essere connesso ad una rete DALI esistente.
Il modulo è controllato in modalità wireless tramite applicazione Casambi per smartphone e tablet attraverso tecnologia Bluetooth 5.0.
I dispositivi creano automaticamente una rete mesh wireless adattiva, robusta ed affidabile permettendo di gestire in maniera semplice ed efficiente un numero elevato di apparecchi.
L'unità di controllo è preimpostata con profilo DALI 1CH, ovvero il dispositivo è in grado di controllare un singolo driver DALI con comandi broadcast.
Oltre a DALI broadcast, sono disponibili anche altre modalità di funzionamento, come:
- Pulsante (normalmente aperto)
- Unità di controllo 0/1-10V
- Unità di controllo DALI Tunable White DT8
- Sensore di presenza
1 / 2
| Codice |
|---|
| 2T0131 |
Extender IP20: unità di controllo wireless per driver LED con interfaccia di dimmerazione DALI (o 1-10V) basata su tecnologia Casambi.
Dispone di una uscita DALI2 tramite la quale si possono controllare fino a 40 apparecchi di illuminazione.
Con l'aggiunta di un ulteriore alimentatore BUS DALI esterno è possibile comandare fino a 64 apparecchi.
Extender IP20 è preimpostato sul profilo DALI broadcast, ovvero tutti gli apparecchi collegati ad esso sono dimmerabili allo stesso livello.
Oltre al DALI broadcast, sono disponibili altre modalità di funzionamento, come:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
