Apparecchi a sospensione
Logico Easy Stand Alone 100 - UGR19
Emergenza
Codice
T026BY840D2DB
Tonalità luce
4000K
80
80
Distribuzione luce
UGR19
Output
69W
7522lm
7522lm
Alimentazione
Controllo
220-240Vac
DALI2 (VERSIONE IN EMERGENZA)
DALI2 (VERSIONE IN EMERGENZA)
Colore
1 / 3
Dati Tecnici
Sorgente
LED Engine costituito da schede lineari Ra80.
Classe di efficienza energeticaD
Potenza nominale59W
Flusso nominale7522lm
Indice resa cromatica80
Rf84
Rg95
CCT nominale4000K
Durata utile (L80/B10)100000h tq +25°C

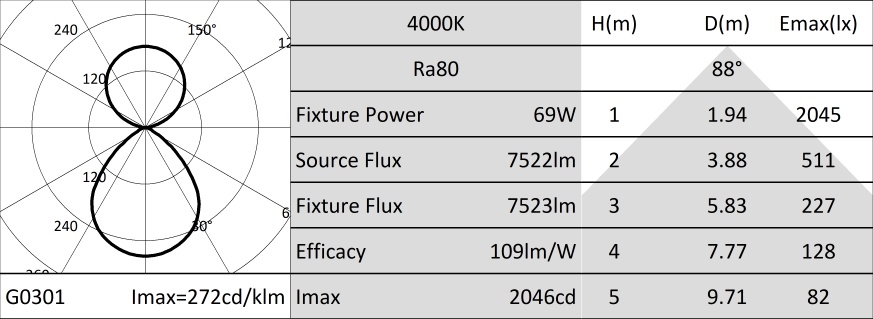

Caratteristiche illuminotecniche
Emissione diretta/indiretta. Luce controllata - ottica UGR19: sistema ottico composto da riflettore in acciaio con rivestimento polimerico bianco e schermo diffusore di chiusura UGR (UGR<19 e L65<3000 cd/m² EN-12464-1).
EmissioneDIRETTA/INDIRETTA
OtticaRIFLETTORE
Rendimento ottico100%
Flusso apparecchio7522lm
Flusso apparecchio in emergenza BLF11% (Emissione diretta)
Efficienza luminosa109lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio esente RG0
Caratteristiche meccaniche
Corpo realizzato in estruso di alluminio verniciato con sezione 100mm e tappi di chiusura in policarbonato. Schermo di chiusura superiore in policarbonato traslucido.
Colore e finituraNero
DimensioniL=1462mm
Peso5,3Kg
VersioneLINEARE
Grado di protezioneIP40
Resistenza meccanicaIK02
Caratteristiche elettriche
Driver integrato elettronico DALI2. Equipaggiato con Emergency pack - Emergenza Permanente (autonomia 1h, ricarica 24h).
Potenza apparecchio69W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloDALI2 (VERSIONE IN EMERGENZA)
Driver inclusoSI
Classe FSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente0°C / +25°C
Umidità relativa UR<85%
Installazione
Da completare con sistemi di fissaggio per installazione a plafone o a sospensione.
Note
Sistema di controllo Casambi disponibile tramite accessorio. Contattare l'azienda per verificare il numero di alimentatori DALI con cui sono equipaggiati gli apparecchi. Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Normativa e Certificazioni
CE.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Accessori
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A004B |  |
Rosone con morsettiera a 5 poli.
Cavo di alimentazione non incluso.
| Codice | |||||
|---|---|---|---|---|---|
| A007L |
Staffe con regolatore per installazione a sospensione (2 pezzi).
Sono necessarie due staffe per ogni modulo luminoso.
Per LOGICO EASY 100.
Per LOGICO EASY 100.
| Codice | Versione | ||||
|---|---|---|---|---|---|
| A008T | L=6m | ||||
| A008U | L=5m | ||||
| A008V | L=4m | ||||
| A008W | L=3m | ||||
| A008X | L=2m | ||||
| A008Y | L=1m | ||||
| A008Z | L=0,5m |
Cavo di sospensione (2 pezzi).
1 / 2
| Codice |
|---|
| 1T5349 |
Unità di controllo wireless IP20 con interfaccia DALI.
Genera un bus DALI2 locale e ciò rende possibile la connessione diretta ad un driver LED con interfaccia DALI.
Il modulo può essere usato solo in un sistema chiuso e non può essere connesso ad una rete DALI esistente.
Il modulo è controllato in modalità wireless tramite applicazione Casambi per smartphone e tablet attraverso tecnologia Bluetooth 5.0.
I dispositivi creano automaticamente una rete mesh wireless adattiva, robusta ed affidabile permettendo di gestire in maniera semplice ed efficiente un numero elevato di apparecchi.
L'unità di controllo è preimpostata con profilo DALI 1CH, ovvero il dispositivo è in grado di controllare un singolo driver DALI con comandi broadcast.
Oltre a DALI broadcast, sono disponibili anche altre modalità di funzionamento, come:
- Pulsante (normalmente aperto)
- Unità di controllo 0/1-10V
- Unità di controllo DALI Tunable White DT8
- Sensore di presenza
1 / 2
| Codice |
|---|
| 2T0131 |
Extender IP20: unità di controllo wireless per driver LED con interfaccia di dimmerazione DALI (o 1-10V) basata su tecnologia Casambi.
Dispone di una uscita DALI2 tramite la quale si possono controllare fino a 40 apparecchi di illuminazione.
Con l'aggiunta di un ulteriore alimentatore BUS DALI esterno è possibile comandare fino a 64 apparecchi.
Extender IP20 è preimpostato sul profilo DALI broadcast, ovvero tutti gli apparecchi collegati ad esso sono dimmerabili allo stesso livello.
Oltre al DALI broadcast, sono disponibili altre modalità di funzionamento, come:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
