Sistemi di illuminazione
Logico Easy System 57 - UGR16
Modulo lineare
Codice
T027BZ940ELPW
Tonalità luce
4000K
90
90
Distribuzione luce
UGR16
Output
37W
3535lm
3535lm
Alimentazione
Controllo
220-240Vac
ON-OFF
ON-OFF
Colore
1 / 3
Dati Tecnici
Sorgente
LED Engine costituito da schede lineari Ra90.
Classe di efficienza energeticaD, E
Potenza nominale31W
Flusso nominale3535lm
Indice resa cromatica90
Rf92
Rg101
CCT nominale4000K
Durata utile (L80/B10)100000h tq +25°C

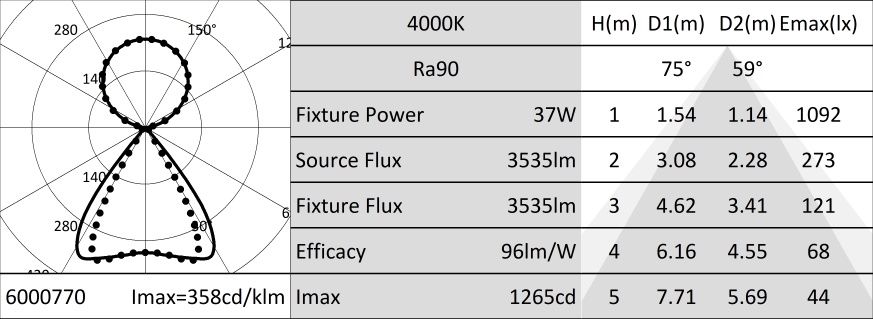

Caratteristiche illuminotecniche
Emissione diretta/indiretta. Luce controllata - ottica cellulare UGR16: sistema ottico composto da lenti con sfaccettature differenziate per ottimizzare il direzionamento del flusso e ottica cellulare in policarbonato bianco (UGR<16 e L65<1500 cd/m² EN-12464-1).
EmissioneDIRETTA/INDIRETTA
OtticaCELLULARE
Rendimento ottico100%
Flusso apparecchio3535lm
Efficienza luminosa96lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio esente RG0
Caratteristiche meccaniche
Corpo realizzato in estruso di alluminio verniciato con sezione 57mm. Schermo di chiusura superiore in policarbonato traslucido.
Colore e finituraBianco
DimensioniL=1174mm
Peso3,25Kg
VersioneLINEARE
Grado di protezioneIP40
Resistenza meccanicaIK02
Caratteristiche elettriche
Driver integrato elettronico ON-OFF. Sistema "Easy Connection" che consente il collegamento rapido tra i moduli del sistema grazie agli elementi di connessione presa/spina premontati. Predisposto per linea passante che consente di raggiungere una lunghezza massima di 18 metri. Apparecchio conforme EN 60598-2-22 per alimentazione da un sistema di emergenza centralizzato CPSS (Central Power Supply System, comunemente chiamato soccorritore), non incorporato nell'apparecchio - escluso aree ad alto rischio. La potenza e il flusso di default sono pari al 100% in AC e al 100% in DC.
Potenza apparecchio37W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloON-OFF
Driver inclusoSI
Classe FSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente0°C / +25°C
Umidità relativa UR<85%
Installazione
Da completare con tappi di chiusura in policarbonato, sistemi di fissaggio per installazione a plafone o sospensione e morsettiera per il collegamento alla linea di alimentazione.
Note
Per configurazioni angolari è disponibile l'accessorio giunto cieco. Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Normativa e Certificazioni
CE.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Accessori
| Codice | Colore | Driver | |||
|---|---|---|---|---|---|
| A014MELW |  | ON-OFF |
Giunto cieco a L.
Dimensioni 818x818x80mm. Per LOGICO EASY System 57.
Dimensioni 818x818x80mm. Per LOGICO EASY System 57.
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A003M1W | |
Tappi di chiusura (2 pezzi).
Per LOGICO EASY System 57 - UGR16.
Per LOGICO EASY System 57 - UGR16.
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A004W | |
Rosone con morsettiera a 5 poli.
Cavo di alimentazione non incluso.
| Codice | |||||
|---|---|---|---|---|---|
| A007M |
Staffe con regolatore per installazione a sospensione (2 pezzi).
Sono necessarie due staffe per ogni modulo luminoso.
Per LOGICO EASY 57.
Per LOGICO EASY 57.
| Codice | Versione | ||||
|---|---|---|---|---|---|
| A008T | L=6m | ||||
| A008U | L=5m | ||||
| A008V | L=4m | ||||
| A008W | L=3m | ||||
| A008X | L=2m | ||||
| A008Y | L=1m | ||||
| A008Z | L=0,5m |
Cavo di sospensione (2 pezzi).
| Codice | Versione | ||||
|---|---|---|---|---|---|
| A009Z | 3 Poli ON-OFF |
Morsettiera (presa/spina).
Una per ogni alimentazione.
A009Z - Per LOGICO EASY 37 | 57 | 100.
A009Z - Per LOGICO EASY 37 | 57 | 100.
