Sistemi di illuminazione
Logico Easy System 57 - UGR16
Modulo lineare Emergenza
Codice
T028MX830D2DB
Tonalità luce
3000K
80
80
Distribuzione luce
UGR16
Output
28W
3180lm
3180lm
Alimentazione
Controllo
220-240Vac
DALI2 (VERSIONE IN EMERGENZA)
DALI2 (VERSIONE IN EMERGENZA)
Colore
1 / 3
Dati Tecnici
Sorgente
LED Engine costituito da schede lineari Ra80.
Classe di efficienza energeticaC
Potenza nominale24W
Flusso nominale3180lm
Indice resa cromatica80
Rf84
Rg95
CCT nominale3000K
Durata utile (L80/B10)100000h tq +25°C

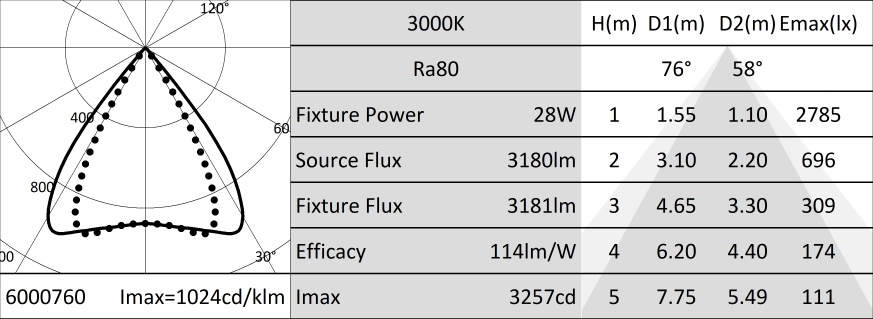

Caratteristiche illuminotecniche
Emissione diretta. Luce controllata - ottica cellulare UGR16: sistema ottico composto da lenti con sfaccettature differenziate per ottimizzare il direzionamento del flusso e ottica cellulare in policarbonato antiriflesso nero (UGR<16 e L65<200 cd/m² EN-12464-1).
EmissioneDIRETTA
OtticaCELLULARE
Rendimento ottico100%
Flusso apparecchio3180lm
Flusso apparecchio in emergenza BLF21,5%
Efficienza luminosa114lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio esente RG0
Caratteristiche meccaniche
Corpo realizzato in estruso di alluminio verniciato con sezione 57mm. Schermo di chiusura superiore in PVC nero.
Colore e finituraNero
DimensioniL=2348mm
Peso7,22Kg
VersioneLINEARE
Grado di protezioneIP40
Resistenza meccanicaIK02
Caratteristiche elettriche
Driver integrato elettronico DALI2. Sistema "Easy Connection" che consente il collegamento rapido tra i moduli del sistema grazie agli elementi di connessione presa/spina premontati. Predisposto per linea passante che consente di raggiungere una lunghezza massima di 18 metri. Equipaggiato con Emergency pack - Emergenza Permanente (autonomia 1h, ricarica 24h).
Potenza apparecchio28W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloDALI2 (VERSIONE IN EMERGENZA)
Driver inclusoSI
Classe FSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente0°C / +25°C
Umidità relativa UR<85%
Installazione
Da completare con tappi di chiusura in policarbonato, sistemi di fissaggio per installazione a plafone o sospensione e morsettiera per il collegamento alla linea di alimentazione.
Note
Sistema di controllo Casambi disponibile tramite accessorio. Contattare l'azienda per verificare il numero di alimentatori DALI con cui sono equipaggiati gli apparecchi. Per configurazioni angolari è disponibile l'accessorio giunto cieco. Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Normativa e Certificazioni
CE.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Accessori
| Codice | Colore | Driver | |||
|---|---|---|---|---|---|
| A014MD2B |  | DALI2 |
Giunto cieco a L.
Dimensioni 818x818x80mm. Per LOGICO EASY System 57.
Dimensioni 818x818x80mm. Per LOGICO EASY System 57.
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A003M1B | |
Tappi di chiusura (2 pezzi).
Per LOGICO EASY System 57 - UGR16.
Per LOGICO EASY System 57 - UGR16.
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A004B | |
Rosone con morsettiera a 5 poli.
Cavo di alimentazione non incluso.
| Codice | |||||
|---|---|---|---|---|---|
| A006M |
Staffe per installazione a plafone (2 pezzi).
Sono necessarie due staffe per ogni modulo luminoso.
Per LOGICO EASY 57.
Per LOGICO EASY 57.
| Codice | |||||
|---|---|---|---|---|---|
| A007M |
Staffe con regolatore per installazione a sospensione (2 pezzi).
Sono necessarie due staffe per ogni modulo luminoso.
Per LOGICO EASY 57.
Per LOGICO EASY 57.
| Codice | Versione | ||||
|---|---|---|---|---|---|
| A008T | L=6m | ||||
| A008U | L=5m | ||||
| A008V | L=4m | ||||
| A008W | L=3m | ||||
| A008X | L=2m | ||||
| A008Y | L=1m | ||||
| A008Z | L=0,5m |
Cavo di sospensione (2 pezzi).
| Codice | Versione | ||||
|---|---|---|---|---|---|
| A009X | 5 Poli DALI |
Morsettiera (presa/spina).
Una per ogni alimentazione.
A009X - Per LOGICO EASY 57 | 100.
A009X - Per LOGICO EASY 57 | 100.
1 / 2
| Codice |
|---|
| 1T5349 |
Unità di controllo wireless IP20 con interfaccia DALI.
Genera un bus DALI2 locale e ciò rende possibile la connessione diretta ad un driver LED con interfaccia DALI.
Il modulo può essere usato solo in un sistema chiuso e non può essere connesso ad una rete DALI esistente.
Il modulo è controllato in modalità wireless tramite applicazione Casambi per smartphone e tablet attraverso tecnologia Bluetooth 5.0.
I dispositivi creano automaticamente una rete mesh wireless adattiva, robusta ed affidabile permettendo di gestire in maniera semplice ed efficiente un numero elevato di apparecchi.
L'unità di controllo è preimpostata con profilo DALI 1CH, ovvero il dispositivo è in grado di controllare un singolo driver DALI con comandi broadcast.
Oltre a DALI broadcast, sono disponibili anche altre modalità di funzionamento, come:
- Pulsante (normalmente aperto)
- Unità di controllo 0/1-10V
- Unità di controllo DALI Tunable White DT8
- Sensore di presenza
1 / 2
| Codice |
|---|
| 2T0131 |
Extender IP20: unità di controllo wireless per driver LED con interfaccia di dimmerazione DALI (o 1-10V) basata su tecnologia Casambi.
Dispone di una uscita DALI2 tramite la quale si possono controllare fino a 40 apparecchi di illuminazione.
Con l'aggiunta di un ulteriore alimentatore BUS DALI esterno è possibile comandare fino a 64 apparecchi.
Extender IP20 è preimpostato sul profilo DALI broadcast, ovvero tutti gli apparecchi collegati ad esso sono dimmerabili allo stesso livello.
Oltre al DALI broadcast, sono disponibili altre modalità di funzionamento, come:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
