Proiettori da binario
Ray 75
Lente
Codice
T035FLL940CADB
Tonalità luce
4000K
90
90
Distribuzione luce
FL
31°
31°
Output
18W
1909lm
1909lm
Alimentazione
Controllo
220-240Vac
CASAMBI
CASAMBI
Colore
1 / 3
Dati Tecnici
Sorgente
LED Chip on Board alta efficienza Ra90. Ra97 su richiesta.
Classe di efficienza energeticaE
Potenza nominale16W
Flusso nominale2247lm
Indice resa cromatica90
Rf90
Rg98
CCT nominale4000K
Durata utile (L80/B10)>50000h tq +25°C

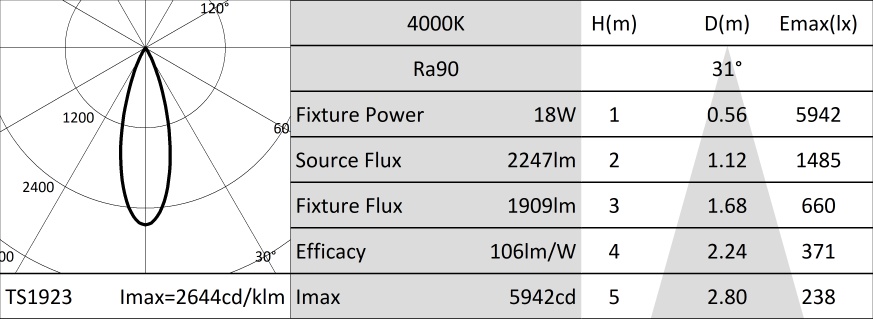

Caratteristiche illuminotecniche
Lente TIR in PMMA di grado ottico. Lenti intercambiabili disponibili come accessori (esclusa ottica Narrow Spot).
OtticaLENTE
Apertura di fascioFL
Rendimento ottico85%
Flusso apparecchio1909lm
Efficienza luminosa106lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in pressofusione di alluminio verniciato. Anello frontale in policarbonato nero verniciato. Orientabilità da 0° a -90° sul piano verticale e di 359° su quello orizzontale. Blocco meccanico del puntamento sul piano verticale e bloccaggio del puntamento a frizione su quello orizzontale. Il baricentro rimane sempre in asse con il binario, indipendentemente dal suo puntamento.
Colore e finituraNero profondo
Dimensioni75
Peso0,53Kg
Grado di protezioneIP20
Caratteristiche elettriche
Driver elettronico CASAMBI integrato nell'adattatore a binario.
Potenza apparecchio18W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 2
Tipo driver / ControlloCASAMBI
Driver inclusoSI
Classe FSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente0°C / +25°C
Installazione
Montaggio a binario elettrificato. Sono disponibili accessori ottici installabili tramite anello di supporto.
Note
Disponibile su richiesta in versione 110-277Vac. Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Accessori
1 / 2
| Codice | Ø mm | ||||
|---|---|---|---|---|---|
| 1T4325 | 50 |
Schermo asimmetrico in alluminio anodizzato diffondente, verniciato di nero esternamente.
Completo di filtro lama di luce.
Permette di creare un effetto Wall Washer.
Da combinare con ottiche spot e flood.
Per versioni RAY 75 con lente.
Per versioni RAY 75 con lente.
1 / 2
| Codice | Ø mm | ||||
|---|---|---|---|---|---|
| 1T4322 | 50 |
Griglia antiabbagliamento.
Struttura a nido d'ape in metallo verniciato nero.
Completo di filtro olografico diffondente.
Per versioni RAY 75 con lente.
Per versioni RAY 75 con lente.
1 / 2
| Codice | Ø mm | ||||
|---|---|---|---|---|---|
| 1T4721 | 50 |
Filtro olografico in PMMA con effetto lama di luce. Consente di ovalizzare il fascio; combinato con ottiche spot e flood l'effetto appare più marcato.
Per versioni RAY 75 con lente.
Per versioni RAY 75 con lente.
| Codice | Ottica | Ø mm | |||
|---|---|---|---|---|---|
| A056SPL | SP 19° | 50 | |||
| A056MFL | FL 24° | 50 | |||
| A056FLL | FL 31° | 50 |
Lenti intercambiabili in PMMA di grado ottico.
Disponibili nei fasci Spot e Flood.
Non compatibile con versione RAY 75 NSL.
Non compatibile con versione RAY 75 NSL.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A058PW |  | ||||
| A058DB |  |
Staffa d'irrigidimento per proiettori con attacco per binario Eurostandard Plus.
Per compatibilità ed utilizzo fare riferimento alle istruzioni di montaggio dei proiettori.
Per installazione dei proiettori Ray 75 su binario verticale a parete.
Per installazione dei proiettori Ray 75 su binario verticale a parete.
