Proiettori da binario
Ray 75
Lente
Codice
T035NSL940DADB
Tonalità luce
4000K
90
90

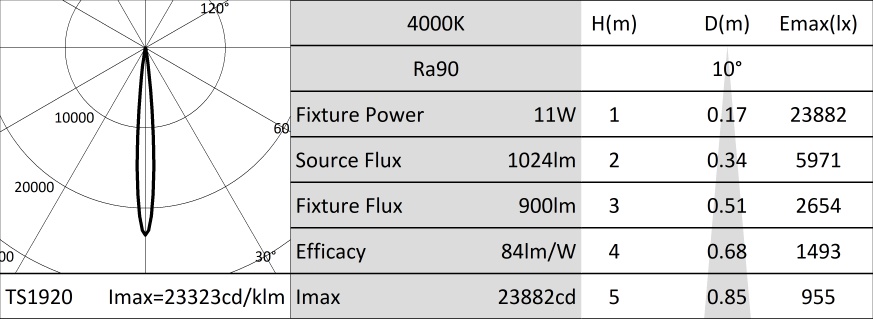

Distribuzione luce
NSP
10°
10°
Output
10,7W
900lm
900lm
Alimentazione
Controllo
220-240Vac
DALI
DALI
Colore
1 / 3
Dati Tecnici
Sorgente
LED Chip on Board alta efficienza Ra90. Ra97 su richiesta.
Classe di efficienza energeticaF
Potenza nominale9,3W
Flusso nominale1024lm
Indice resa cromatica90
Rf90
Rg98
CCT nominale4000K
Durata utile (L80/B10)>50000h tq +25°C
Caratteristiche illuminotecniche
Lente TIR in PMMA di grado ottico. Lenti intercambiabili disponibili come accessori (esclusa ottica Narrow Spot).
OtticaLENTE
Apertura di fascioNSP
Rendimento ottico88%
Flusso apparecchio900lm
Efficienza luminosa84lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in pressofusione di alluminio verniciato. Anello frontale in policarbonato nero verniciato. Orientabilità da 0° a -90° sul piano verticale e di 359° su quello orizzontale. Blocco meccanico del puntamento sul piano verticale e bloccaggio del puntamento a frizione su quello orizzontale. Il baricentro rimane sempre in asse con il binario, indipendentemente dal suo puntamento.
Colore e finituraNero profondo
Dimensioni75
Peso0,53Kg
Grado di protezioneIP20
Caratteristiche elettriche
Driver elettronico DALI integrato nell'adattatore a binario.
Potenza apparecchio11W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 2
Tipo driver / ControlloDALI - PUSH
Driver inclusoSI
Classe FSI
Temperatura ambiente0°C / +25°C
Installazione
Montaggio a binario elettrificato. Sono disponibili accessori ottici installabili tramite anello di supporto.
Note
Disponibile su richiesta in versione 110-277Vac.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Accessori
1 / 2
| Codice | Ø mm | ||||
|---|---|---|---|---|---|
| 1T4325 | 50 |
Schermo asimmetrico in alluminio anodizzato diffondente, verniciato di nero esternamente.
Completo di filtro lama di luce.
Permette di creare un effetto Wall Washer.
Da combinare con ottiche spot e flood.
Per versioni RAY 75 con lente.
Per versioni RAY 75 con lente.
1 / 2
| Codice | Ø mm | ||||
|---|---|---|---|---|---|
| 1T4322 | 50 |
Griglia antiabbagliamento.
Struttura a nido d'ape in metallo verniciato nero.
Completo di filtro olografico diffondente.
Per versioni RAY 75 con lente.
Per versioni RAY 75 con lente.
1 / 2
| Codice | Ø mm | ||||
|---|---|---|---|---|---|
| 1T4721 | 50 |
Filtro olografico in PMMA con effetto lama di luce. Consente di ovalizzare il fascio; combinato con ottiche spot e flood l'effetto appare più marcato.
Per versioni RAY 75 con lente.
Per versioni RAY 75 con lente.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A058PW |  | ||||
| A058DB |  |
Staffa d'irrigidimento per proiettori con attacco per binario Eurostandard Plus.
Per compatibilità ed utilizzo fare riferimento alle istruzioni di montaggio dei proiettori.
Per installazione dei proiettori Ray 75 su binario verticale a parete.
Per installazione dei proiettori Ray 75 su binario verticale a parete.
