Proiettori da superficie
Coro 120
Codice
T045SPR930FW
Tonalità luce
3000K
90
90
Distribuzione luce
SP
14°
14°
Output
36,1-49,5W
4054-5160lm
4054-5160lm
Alimentazione
Controllo
1050/1400mA
Colore
1050mA
1400mA
1 / 4
Dati Tecnici
Sorgente
LED Chip on Board alta efficienza Ra90.
Classe di efficienza energeticaE
Potenza nominale36/50W
Flusso nominaleVedi fotometrie
Indice resa cromatica90
Rf92
Rg101
CCT nominale3000K
Durata utile (L80/B10)>50000h tq +25°C
Caratteristiche illuminotecniche
Versione SP: riflettore a sfaccettature ellissoidali in alluminio anodizzato speculare. Completo di vetro di protezione. Riflettori intercambiabili disponibili come accessori.
OtticaRIFLETTORE
Apertura di fascioSP
Rendimento ottico84%

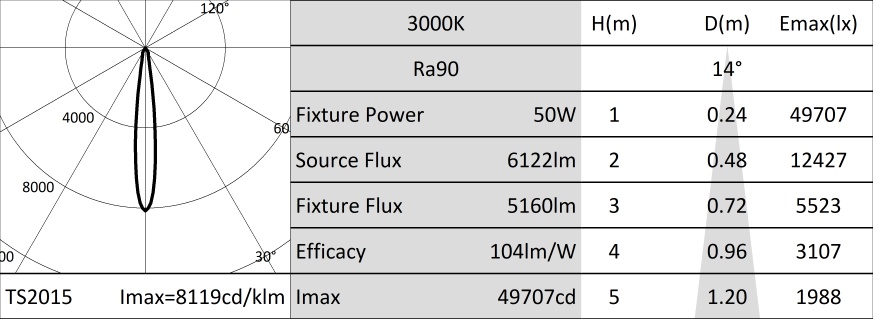

Flusso apparecchio1050mA - 4054lm
1400mA - 5160lm
1400mA - 5160lm
Efficienza luminosa1050mA - 112lm/W
1400mA - 104lm/W
1400mA - 104lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in pressofusione di alluminio. Anello frontale e snodi in alluminio verniciato a polvere. Sistema di dissipazione passiva. Orientabilità del corpo ottico di +/-165° sul piano orizzontale e di 180° su quello verticale con bloccaggio del puntamento tramite un unico pomello per i due gradi di libertà. Predisposto per il montaggio di accessori. Braccio snodato orientabile di 180° sul piano verticale. Riferimenti graduati in corrispondenza dei giunti di snodo.
Colore e finituraBianco fiorentino
Peso1,46Kg
VersioneBRACCIO LUNGO
Grado di protezioneIP20
Caratteristiche elettriche
Da completare con driver disponibile nelle versioni elettronico ON-OFF, dimmerabile DALI o con sistema di controllo Casambi.
Potenza apparecchioVedi fotometrie
Alimentazione1050/1400mA
Classe di isolamentoCLASSE 3
Driver inclusoNO
Classe FSI
Temperatura ambiente0°C / +25°C
Installazione
Da completare con sistema di installazione dedicato: base per montaggio in superficie, base carter con driver integrato, canale di installazione.
Note
I valori relativi alla potenza dell'apparecchio non tengono conto dell'assorbimento del driver accessorio. Tale valore dipende dalla scelta del driver. Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Garanzia
5 anni.
Codici a completamento
| Codice | Colore | Driver | Uscita in corrente | Alimentazione | |
|---|---|---|---|---|---|
| A075ELFW |  | ON-OFF | 1050mA | 220-240Vac | |
| A075DAFW | | DALI | 1050mA | 220-240Vac | |
| A075CAFW | | CASAMBI | 1050mA | 220-240Vac | |
| A076ELFW | | ON-OFF | 1400mA | 220-240Vac | |
| A076DAFW | | DALI | 1400mA | 220-240Vac | |
| A076CAFW | | CASAMBI | 1400mA | 220-240Vac |
Base per montaggio su superficie con driver integrato.
| Codice | IP | Uscita in corrente | Alimentazione | Potenza | Dimensioni LxHxP mm |
|---|---|---|---|---|---|
| 1T3781 | IP20 | 1050mA | 110-240Vac | max 42W | 160x35x83 |
| 1T9513EL | IP20 | 1400mA | 220-240Vac | 60W | 130x30x43 |
Alimentatore elettronico ON-OFF.
| Codice | IP | Uscita in corrente | Alimentazione | Potenza | Dimensioni LxHxP mm |
|---|---|---|---|---|---|
| 1T3783 | IP20 | 1050mA | 110-240Vac | max 42W | 160x35x83 |
| 1T9513DA | IP20 | 1400mA | 220-240Vac | 60W | 129x30x76 |
Alimentatore DALI.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A071FW | |
Base per montaggio su superficie.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A072FW | |
Canale per montaggio su superficie 900mm.
Sezionabile su misura a intervalli di dieci centimetri.
Con tre basi di fissaggio per Coro "80" e "120".
Accessori
1 / 2
| Codice | Ø mm | ||||
|---|---|---|---|---|---|
| 1T3141 | 80 |
Filtro lama di luce rifrattivo rigato in vetro piano.
Consente di ovalizzare il fascio; combinato con ottiche spot l'effetto di lama di luce appare più marcato.
Non può essere utilizzato con versioni DBS.
Non può essere utilizzato con versioni DBS.
1 / 2
| Codice | Ø mm | ||||
|---|---|---|---|---|---|
| 1T3140 | 80 |
Filtro diffondente rifrattivo retinato in vetro piano.
Consente di ammorbidire l'effetto luminoso.
Non può essere utilizzato con versioni DBS.
Non può essere utilizzato con versioni DBS.
1 / 2
| Codice | Ø mm | ||||
|---|---|---|---|---|---|
| 1T3423 | 80 |
Griglia antiabbagliamento.
Struttura a nido d'ape in metallo verniciato nero.
Non può essere utilizzato con versioni DBS.
Non può essere utilizzato con versioni DBS.
1 / 2
| Codice | Ø mm | ||||
|---|---|---|---|---|---|
| 1T3432 | 80 |
Zoom.
Sistema ottico costituito da lente piano convessa in vetro ottico, riflettore speculare anodizzato in alluminio e filtro diffondente olografico.
Da utilizzare previa eliminazione dell'ottica esistente.
Permette di ottenere un fascio variabile da 13° a 42°.
Non può essere utilizzato con versioni DBS e ottiche NSP.
Non può essere utilizzato con versioni DBS e ottiche NSP.
1 / 2
| Codice | Ø mm | ||||
|---|---|---|---|---|---|
| 1T3142 | 80 |
Cut-off Tube.
Permette di focalizzare l'emissione eliminando il fall-off del fascio luminoso.
Non può essere utilizzato con versioni DBS.
Non può essere utilizzato con versioni DBS.
1 / 2
| Codice | Ø mm | ||||
|---|---|---|---|---|---|
| 1T3143 | 80 |
Schermo asimmetrico in alluminio anodizzato diffondente, esternamente verniciato di nero.
Completo di filtro lama di luce.
Permette di creare un effetto Wall Washer.
Da combinare con ottiche spot e flood.
Non può essere utilizzato con versioni DBS.
Non può essere utilizzato con versioni DBS.
| Codice | Ottica | Ø mm | |||
|---|---|---|---|---|---|
| A057SPR | SP 14° | 80 | |||
| A057MFR | FL 25° | 80 | |||
| A057MWR | MWFL 45° | 80 |
Riflettori intercambiabili in alluminio anodizzato speculare.
Disponibili nei fasci Spot, Flood e Medium Wide Flood.
Non compatibile con versioni DBS e ottiche NSP.
Non compatibile con versioni DBS e ottiche NSP.
| Codice |
|---|
| A059 |
KIT in emergenza composto da inverter, batteria LIFePO4 e LED verde di segnalazione.
Consente l'utilizzo in emergenza permanente EP dell'apparecchio a cui è collegato.
L'autonomia 1h o 3h è selezionabile configurando il dispositivo.
Il tempo per la completa ricarica delle batterie è 12h.
LED verde di segnalazione cablato all'inverter con cavi unipolari L=800mm.
KIT emergenza per apparecchi conformi alla norma EN 60598-2-22, aree ad alto rischio escluse.
Dimensioni Batteria 160x54x30 mm.
Dimensioni Inverter 165x40x25 mm.
1 / 2
| Codice |
|---|
| 1T5349 |
Unità di controllo wireless IP20 con interfaccia DALI.
Genera un bus DALI2 locale e ciò rende possibile la connessione diretta ad un driver LED con interfaccia DALI.
Il modulo può essere usato solo in un sistema chiuso e non può essere connesso ad una rete DALI esistente.
Il modulo è controllato in modalità wireless tramite applicazione Casambi per smartphone e tablet attraverso tecnologia Bluetooth 5.0.
I dispositivi creano automaticamente una rete mesh wireless adattiva, robusta ed affidabile permettendo di gestire in maniera semplice ed efficiente un numero elevato di apparecchi.
L'unità di controllo è preimpostata con profilo DALI 1CH, ovvero il dispositivo è in grado di controllare un singolo driver DALI con comandi broadcast.
Oltre a DALI broadcast, sono disponibili anche altre modalità di funzionamento, come:
- Pulsante (normalmente aperto)
- Unità di controllo 0/1-10V
- Unità di controllo DALI Tunable White DT8
- Sensore di presenza
1 / 2
| Codice |
|---|
| 2T0131 |
Extender IP20: unità di controllo wireless per driver LED con interfaccia di dimmerazione DALI (o 1-10V) basata su tecnologia Casambi.
Dispone di una uscita DALI2 tramite la quale si possono controllare fino a 40 apparecchi di illuminazione.
Con l'aggiunta di un ulteriore alimentatore BUS DALI esterno è possibile comandare fino a 64 apparecchi.
Extender IP20 è preimpostato sul profilo DALI broadcast, ovvero tutti gli apparecchi collegati ad esso sono dimmerabili allo stesso livello.
Oltre al DALI broadcast, sono disponibili altre modalità di funzionamento, come:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
