Strahler
Dart Round Small Externer Treiber
Art.-Nr.
1E3969
Lichtfarbe
3000K
80
80
Lichtverteilung
MWFL
48°
48°
Output
13,6W
1672lm
1672lm
Betriebsgerät
Steuerung
Steuerung
400mA
Farbe
1 / 3
Technische Daten
Konzept
Professioneller ausrichtbarer LED-Strahler.
Lichtquelle
Hocheffiziente COB-LED Ra80. Ra90-Version auf Anfrage erhältlich.
Die Energieeffizienzklasse des ProduktsD
Nennleistung13,6W
Nenn-Lichtstrom2192lm
Farbwiedergabeindex80
Rf84
Rg97
Ähnliche Farbtemperatur3000K
Lebensdauer (L80/B10)56000h tq +25°C
Lebensdauer (L90/B10)56000h tq +25°C

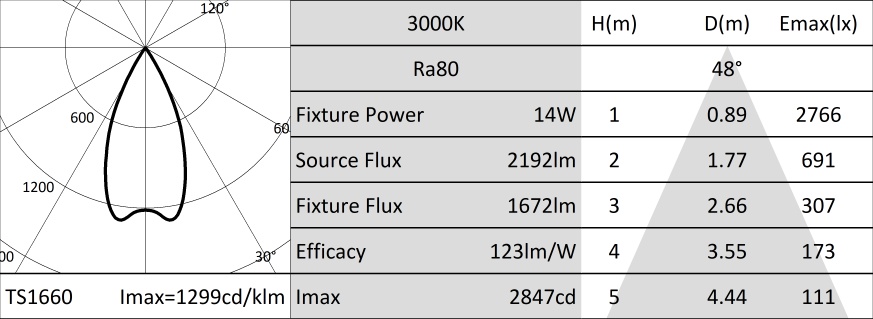

Beleuchtungstechnische Merkmale
MWFL-Version: konvex facettierte, hochreflektierende, eloxierte Aluminium-Präzisionsoptik.
OptikMWFL
AbstrahlwinkelMWFL
Optische Effizienz76,26%
Leuchten-Lichtstrom1672lm
Lichtausbeute123lm/W
Fotobiologische SicherheitRisikogruppe 1 (RG 1 = geringes Risiko)
Mechanische Merkmale
Gehäuse aus eloxiertem und lackiertem Druckguss-Aluminium und Befestigungshalterung aus lackiertem Edelstahl. Gehärtetes extra transparentes Frontglas.
Farbe und OberflächeFerrit
AbmessungenØxH 88x74mm
Gewicht0,95Kg
SchutzartIP66
Mechanische BelastbarkeitIK10
Elektrische Merkmale
Version mit optionaler Stromversorgung, verfügbar mit elektronischem ON-OFF oder dimmbarem DALI-Treiber-Set mit 400mA. Ausgestattet mit 1,5m langem Zuleitungskabel H07RN-F.
Leistungsaufnahme der Leuchte13,6W
Betriebsgerät400mA
SchutzklasseSCHUTZKLASSE 3
einschließlich TreiberNEIN
Umgebungstemperaturen-25°C / +35°C
Installation
Befestigungshalterung mit Einstellung der Ausrichtung. Rotation um ±60° auf horizontaler Ebene und +90°/-45° auf vertikaler Ebene.
Hinweise
Casambi-Steuersystem erhältlich über Zubehör (nur für Produkte mit DALI-Treiber). Das Produkt ist mit der technischen Lösung "Waterblock Smart" ausgestattet, bei der die Anschlusskabel mit Harz beschichtet werden, wodurch die Gefahr, dass Feuchtigkeit zum Treiber oder zur Leuchte aufsteigt, gemindert wird. Auf Anfrage ist es möglich, das Produkt mit einer Kataphorese-Beschichtung zu versehen. Die 110-277Vac Version ist auf Anfrage erhältlich. Version mit externem Treiber: Die Angaben zur Leistung der Leuchte berücksichtigen nicht die Stromaufnahme des zusätzlichen Treibers. Dieser Wert hängt von dem jeweiligen Treiber ab.
Inbetriebnahme des Steuerungssystems über eine kostenlose APP; der Einsatz eines spezialisierten Technikers kann auf Anfrage angeboten werden.
Garantie
5 Jahre.
Hinweise
Leuchte für die Entsorgung/Recycling am Ende der Lebensdauer konzipiert.
Austauschbare (nur LED) Lichtquelle durch einen Fachmann.
Artikelnummern für notwendiges Zubehör
| Art.-Nr. | IP | Ausgangsstrom | Betriebsgerät | W | LxHxP |
|---|---|---|---|---|---|
| 1T4215EL | IP20 | 400mA | 220-240Vac | 18W | 146x22x43mm |
| 1E3033EL | IP68 | 400mA | 220-240Vac 110-127Vac | 20W 15W | 115x26x53mm |
Elektronisches ON-OFF Betriebsgerät.
| Art.-Nr. | IP | Ausgangsstrom | Betriebsgerät | W | LxHxP |
|---|---|---|---|---|---|
| 1T4215DA | IP20 | 400mA | 220-240Vac | 20W | 146x30x44mm |
| 1E3033DA | IP68 | 400mA | 220-240Vac 110-127Vac | 20W 15W | 115x26x53mm |
Stromversorgung DALI.
Zubehör
| Art.-Nr. | Farbe | ||||
|---|---|---|---|---|---|
| 1E4002 | |
Lichtlanzen-Filter.
Holographischer Filter aus PMMA mit Lichtlanzen-Effekt.
Komplett mit pulverbeschichtetem Haltering aus Aluminiumlegierung.
1 / 2
| Art.-Nr. | Farbe | ||||
|---|---|---|---|---|---|
| 1E4005 |  |
Blendschutzgitter.
Die zentralen Elemente können für eine perfekte Entblendung um +/- 60° verstellt werden.
Rostfreier Edelstahl mit Pulverbeschichtung.
1 / 2
| Art.-Nr. | Farbe | ||||
|---|---|---|---|---|---|
| 1E4003 | |
Asymmetrischer Blendschutzschirm.
Rostfreier Edelstahl mit Pulverbeschichtung.
1 / 2
| Art.-Nr. | Farbe | ||||
|---|---|---|---|---|---|
| 1E4004 | |
Zylindrischer Blendschutzschirm.
Rostfreier Edelstahl mit Pulverbeschichtung.
Kurze Version.
1 / 2
| Art.-Nr. | Farbe | ||||
|---|---|---|---|---|---|
| 1E4057 | |
Zylindrischer Blendschutzschirm.
Rostfreier Edelstahl mit Pulverbeschichtung.
Lange Version.
1 / 2
| Art.-Nr. | Farbe | ||||
|---|---|---|---|---|---|
| 1E3015 | |
Platte für die Rotation der Leuchte.
Rostfreier Edelstahl mit Pulverbeschichtung.
| Art.-Nr. | Farbe | ØxH | |||
|---|---|---|---|---|---|
| 1E3016 | | 70x182mm |
Erdspieß.
Rostfreier Edelstahl mit Pulverbeschichtung.
| Art.-Nr. | |||||
|---|---|---|---|---|---|
| 1E2493 |
Lineare Anschlussbox IP68.
4-polig, Leitungsdurchmesser max. 2,5mm².
Kabeldurchmesser von 7 bis 12mm.
1 / 2
| Art.-Nr. | |||||
|---|---|---|---|---|---|
| 1E3048 |
IP67 Funk-Steuergerät mit DALI-Schnittstelle.
Der Extender generiert einen lokalen DALI2-Bus und ermöglicht so eine direkte Verbindung zu einem DALI-Schnittstellen-LED-Treiber.
Das Modul kann nur in einem geschlossenen System verwendet und nicht an ein bereits bestehendes DALI-Netz angeschlossen werden.
Das Modul wird drahtlos über Bluetooth-Technologie 5.0 von Smartphone oder Tablet über die Anwendung CASAMBI gesteuert.
Die Geräte erstellen automatisch ein adaptives, robustes und zuverlässiges drahtloses Mesh-Netzwerk, das die einfache und effiziente Steuerung einer großen Anzahl von Geräten ermöglicht.
Die Steuereinheit ist auf das DALI 1CH-Profil voreingestellt, sodass das Gerät einen einzelnen DALI-Treiber mit Broadcast-Befehlen steuern kann.
Neben dem DALI-Broadcast stehen weitere Betriebsarten zur Verfügung, wie zum Beispiel:
- Taster (normalerweise offen)
- Steuereinheit 0/1-10V
- Steuereinheit DALI Tunable White DT8
- Anwesenheitssensor
1 / 2
| Art.-Nr. | |||||
|---|---|---|---|---|---|
| 1E4369 |
IP67 Extender zur drahtlosen Steuerung von LED-Treibern mit dimmbarer DALI-Schnittstelle basierend auf der Casambi-Technologie.
Der Extender verfügt über einen DALI2-Ausgang mit der Möglichkeit, bis zu 40 Leuchten zu steuern.
Durch das Hinzufügen einer weiteren externen BUS-DALI-Stromversorgung ist die Steuerung von bis zu 64 Leuchten möglich.
Der IP67 Extender ist auf das DALI-Broadcast-Profil voreingestellt, d.h. alle daran angeschlossenen Leuchten sind auf dem gleichen Niveau dimmbar.
Neben dem DALI-Broadcast stehen weitere Betriebsarten zur Verfügung, wie zum Beispiel:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
