Strahler
DART Round Small
Integrierter Treiber
Art.-Nr.
1E3979DA
Lichtfarbe
4000K
80
80
Lichtverteilung
SP
16°
16°
Output
14,5W
1282lm
1282lm
Betriebsgerät
Steuerung
220-240Vac
DALI
DALI
Farbe
1 / 3
Technische Daten
Lichtquelle
Hocheffiziente COB-LED Ra80. Ra90-Version auf Anfrage erhältlich.
Die Energieeffizienzklasse des ProduktsD
Nennleistung13W
Nenn-Lichtstrom1842lm
Farbwiedergabeindex80
Rf81
Rg97
Ähnliche Farbtemperatur4000K
Lebensdauer (L80/B10)>50000h tq +25°C

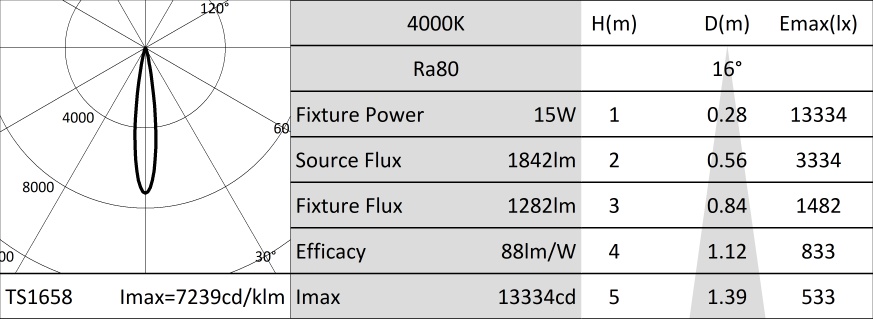

Beleuchtungstechnische Merkmale
SP-Version: Optik aus Doppellinse in optischer PMMA-Qualität.
OptikLINSE
AbstrahlwinkelSP
Optische Effizienz70%
Leuchten-Lichtstrom1282lm
Lichtausbeute88lm/W
Fotobiologische SicherheitRisikogruppe 1 (RG 1 = geringes Risiko)
Mechanische Merkmale
Gehäuse aus eloxiertem und lackiertem Druckguss-Aluminium und Befestigungshalterung aus lackiertem Edelstahl. Gehärtetes extra transparentes Frontglas.
Farbe und OberflächeFerrit
Gewicht1,45Kg
SchutzartIP66
Mechanische BelastbarkeitIK10
Elektrische Merkmale
Version mit integriertem dimmbarem DALI-Netzteil. Ausgestattet mit 1,5m langem Zuleitungskabel H07RN-F.
Leistungsaufnahme der Leuchte15W
Betriebsgerät220-240Vac 50/60Hz
SchutzklasseSCHUTZKLASSE 1
Treiberart / SteuerungDALI - PUSH
einschließlich TreiberJA
SAFE FLICKERPstLM=<1 und SVM=<0,4 (IEC TR 61547-1 und IEC TR 63158), um ein angenehmeres und sicheres Licht zu garantieren
Umgebungstemperaturen-25°C / +35°C
Installation
Befestigungshalterung mit Einstellung der Ausrichtung. Rotation um ±60° auf horizontaler Ebene und +90°/-45° auf vertikaler Ebene.
Hinweise
Casambi-Steuersystem erhältlich über Zubehör. Das Produkt ist mit der technischen Lösung "Waterblock Smart" ausgestattet, bei der die Anschlusskabel mit Harz beschichtet werden, wodurch die Gefahr, dass Feuchtigkeit zum Treiber oder zur Leuchte aufsteigt, gemindert wird. Auf Anfrage ist es möglich, das Produkt mit einer Kataphorese-Beschichtung zu versehen. Die 110-277Vac Version ist auf Anfrage erhältlich. Inbetriebnahme des Steuerungssystems über eine kostenlose APP; der Einsatz eines spezialisierten Technikers kann auf Anfrage angeboten werden.
Garantie
5 Jahre.
Hinweise
Leuchte für die Entsorgung/Recycling am Ende der Lebensdauer konzipiert. Austauschbare (nur LED) Lichtquelle durch einen Fachmann. Austauschbare Vorschaltgeräte durch einen Fachmann.
Zubehörartikelnummern
Zubehör
| Art.-Nr. | Farbe | ||||
|---|---|---|---|---|---|
| 1E4002 |  |
Lichtlanzen-Filter.
Holographischer Filter aus PMMA mit Lichtlanzen-Effekt.
Komplett mit pulverbeschichtetem Haltering aus Aluminiumlegierung.
1 / 2
| Art.-Nr. | Farbe | ||||
|---|---|---|---|---|---|
| 1E4005 |  |
Blendschutzgitter.
Die zentralen Elemente können für eine perfekte Entblendung um +/- 60° verstellt werden.
Rostfreier Edelstahl mit Pulverbeschichtung.
1 / 2
| Art.-Nr. | Farbe | ||||
|---|---|---|---|---|---|
| 1E4003 | |
Asymmetrischer Blendschutzschirm.
Rostfreier Edelstahl mit Pulverbeschichtung.
1 / 2
| Art.-Nr. | Farbe | ||||
|---|---|---|---|---|---|
| 1E4004 | |
Zylindrischer Blendschutzschirm.
Rostfreier Edelstahl mit Pulverbeschichtung.
Kurze Version.
1 / 2
| Art.-Nr. | Farbe | ||||
|---|---|---|---|---|---|
| 1E4057 | |
Zylindrischer Blendschutzschirm.
Rostfreier Edelstahl mit Pulverbeschichtung.
Lange Version.
1 / 2
| Art.-Nr. | Farbe | ||||
|---|---|---|---|---|---|
| 1E3015 | |
Platte für die Rotation der Leuchte.
Rostfreier Edelstahl mit Pulverbeschichtung.
| Art.-Nr. | Farbe | Abmessungen ØxH mm | |||
|---|---|---|---|---|---|
| 1E3016 | | 70x182 |
Erdspieß.
Rostfreier Edelstahl mit Pulverbeschichtung.
| Art.-Nr. |
|---|
| 1E2769 |
Lineare Anschlussbox IP66/IP68.
5-polig, Leitungsdurchmesser max. 1,5mm².
Kabeldurchmesser von 7 bis 12mm.
| Art.-Nr. |
|---|
| 1E3305 |
Arretierungsschlüssel für das Anschluss-Set.
1 / 2
| Art.-Nr. |
|---|
| 1E3048 |
IP67 Funk-Steuergerät mit DALI-Schnittstelle.
Der Extender generiert einen lokalen DALI2-Bus und ermöglicht so eine direkte Verbindung zu einem DALI-Schnittstellen-LED-Treiber.
Das Modul kann nur in einem geschlossenen System verwendet und nicht an ein bereits bestehendes DALI-Netz angeschlossen werden.
Das Modul wird drahtlos über Bluetooth-Technologie 5.0 von Smartphone oder Tablet über die Anwendung CASAMBI gesteuert.
Die Geräte erstellen automatisch ein adaptives, robustes und zuverlässiges drahtloses Mesh-Netzwerk, das die einfache und effiziente Steuerung einer großen Anzahl von Geräten ermöglicht.
Die Steuereinheit ist auf das DALI 1CH-Profil voreingestellt, sodass das Gerät einen einzelnen DALI-Treiber mit Broadcast-Befehlen steuern kann.
Neben dem DALI-Broadcast stehen weitere Betriebsarten zur Verfügung, wie zum Beispiel:
- Taster (normalerweise offen)
- Steuereinheit 0/1-10V
- Steuereinheit DALI Tunable White DT8
- Anwesenheitssensor
1 / 2
| Art.-Nr. |
|---|
| 1E4369 |
IP67 Extender zur drahtlosen Steuerung von LED-Treibern mit dimmbarer DALI-Schnittstelle basierend auf der Casambi-Technologie.
Der Extender verfügt über einen DALI2-Ausgang mit der Möglichkeit, bis zu 40 Leuchten zu steuern.
Durch das Hinzufügen einer weiteren externen BUS-DALI-Stromversorgung ist die Steuerung von bis zu 64 Leuchten möglich.
Der IP67 Extender ist auf das DALI-Broadcast-Profil voreingestellt, d.h. alle daran angeschlossenen Leuchten sind auf dem gleichen Niveau dimmbar.
Neben dem DALI-Broadcast stehen weitere Betriebsarten zur Verfügung, wie zum Beispiel:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
1 / 2
| Art.-Nr. |
|---|
| A013A |
Überspannungsschutz kompatibel mit Beleuchtungskörpern der SCHUTZKLASSE I.
Betriebsspannung 230–277Vac.
SPD Typ 2+3.
Maximale Entladespannung 10kV.
SCHUTZKLASSE I
IP67
1 / 2
| Art.-Nr. |
|---|
| A013C |
Überspannungsschutz kompatibel mit Beleuchtungskörpern der SCHUTZKLASSE I.
Kopmpatibel mit DALI-, DMX- und 0-10V.
Betriebsspannung 230Vac.
SPD Typ 2+3.
Maximale Entladespannung 10kV.
SCHUTZKLASSE I
IP20
