Beleuchtungssysteme
Ivy Linearmodul
Art.-Nr.
1E4146EL
Lichtfarbe
3500K
90
90
Lichtverteilung
Opal
Output
22,4W
1981lm
1981lm
Betriebsgerät
Steuerung
48Vdc
Farbe
1 / 3
Technische Daten
Lichtquelle
LED-Streifenplatinen High Power High Efficiency Ra90.
Die Energieeffizienzklasse des ProduktsE
Nennleistung20W
Nenn-Lichtstrom3006lm
Farbwiedergabeindex90
Rf83,6
Rg96,5
Ähnliche Farbtemperatur3500K
SDCM3
Lebensdauer (L80/B10)>50000h tq +25°C

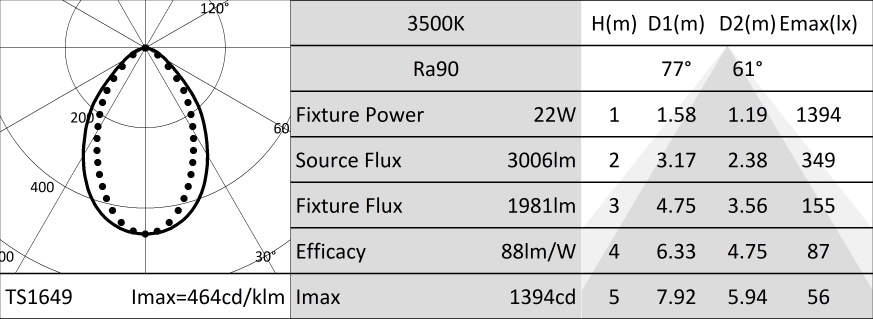

Beleuchtungstechnische Merkmale
Opal-Version: optische Einheit bestehend aus einem weißen MC-PET-Reflektor mit hohem Reflexionsvermögen und einem doppelten holografischen Streufilter.
OptikOPAL
AbstrahlwinkelOP
Optische Effizienz66%
Leuchten-Lichtstrom1981lm
Lichtausbeute88lm/W
Fotobiologische SicherheitRisikogruppe 1 (RG 1 = geringes Risiko)
Mechanische Merkmale
Körper aus extrudiertem Aluminium mit schwarzer Eloxalbehandlung mit einer Mindestdicke von 15µ. Seitliche Endkappen aus thermoplastischem Polymer. Schirm aus extraklarem, siebbedrucktem Glas mit einer Dicke von 4mm. Länge des Beleuchtungsmoduls 885mm.
Farbe und OberflächeSchwarz eloxiert
AbmessungenL=885mm
Gewicht2,2Kg
VersionON-OFF
SchutzartIP65
Elektrische Merkmale
Leistungsaufnahme der Leuchte22W
Betriebsgerät48Vdc
SchutzklasseSCHUTZKLASSE 3
Klasse FJA
Umgebungstemperaturen-25°C / +35°C
Installation
Schnellkupplungssystem der Module durch Clips aus eloxiertem Aluminium. "Freies" Positionieren an jedem Punkt des Systemprofils und mechanisches Anziehen mit Sechskantschlüssel. Vorbereitet für Reihenschaltung mit H05RN-F-(0,15m + 0,15m) Verbindungskabel, komplett mit miniaturisierten Steckern/Buchsen IP65-Steckverbindern.
Hinweise
Elektronische ON-OFF Version.
Garantie
5 Jahre.
Hinweise
Leuchte für die Entsorgung/Recycling am Ende der Lebensdauer konzipiert. Austauschbare (nur LED) Lichtquelle durch einen Fachmann. Austauschbare Vorschaltgeräte durch einen Fachmann.
Zubehörartikelnummern
1 / 2
| Art.-Nr. | Farbe | Treiber | |||
|---|---|---|---|---|---|
| 1E4169 |  | ON-OFF |
Treiber 48Vdc (IP65).
L=450mm 90W.
Lieferung mit Anschlusskabel H05RN-F (0,15 m + 0,15 m) komplett mit Stecker/Buchse IP65 für 220 V und miniaturisierter Buchse IP65 für 48 V.
1 / 2
| Art.-Nr. | Farbe | Treiber | |||
|---|---|---|---|---|---|
| 1E4175 | | ON-OFF |
Treiber 48Vdc (IP65).
L=450mm 150W.
Lieferung mit Anschlusskabel H05RN-F (0,15 m + 0,15 m) komplett mit Stecker/Buchse IP65 für 220 V und miniaturisierter Buchse IP65 für 48 V.
| Art.-Nr. | IP | Ausgangsspannung | Betriebsgerät | W | Abmessungen LxHxP mm |
|---|---|---|---|---|---|
| 1E2320 | IP67 | 48Vdc | 220-240Vac | 70W | 225x51x65 |
| 1E2321 | IP67 | 48Vdc | 220-240Vac | 150W | 225x51x65 |
Elektronisches ON-OFF Betriebsgerät.
Kabellänge 0,5m (IN und OUT).
Zu ergänzen mit Verbindungsset 1E4184.
Zu ergänzen mit Verbindungsset 1E4184.
| Art.-Nr. | IP | Ausgangsspannung | Betriebsgerät | W | Abmessungen LxHxP mm |
|---|---|---|---|---|---|
| 1T6917EL | IP20 | 48Vdc | 220-240Vac | 60W | 225x36x60 |
| 1T6916EL | IP20 | 48Vdc | 220-240Vac | 130W | 240x49x60 |
Elektronisches ON-OFF Betriebsgerät.
Zu ergänzen mit Verbindungsset 1E4184.
Zu ergänzen mit Verbindungsset 1E4184.
Zubehör
1 / 2
| Art.-Nr. | L mm | ||||
|---|---|---|---|---|---|
| 1E4270 | 500 | ||||
| 1E4181 | 1000 | ||||
| 1E4182 | 2000 | ||||
| 1E4183 | 3000 |
Verbindungsleitung, komplett mit Stecker/Buchse.
| Art.-Nr. |
|---|
| 1E4171 |
Micro-Schraubendreher mit Sechskantkopf (Durchmesser 0,9mm) zum Verdrahten des Anschluss-Kits 1E4184.
| Art.-Nr. |
|---|
| 1E4184 |
24/48V Verbindungsset.
Kabel nicht enthalten. Maximaler Kabeldurchmesser 7,5mm. Für Längen über 3m zu verwenden.
Kabel nicht enthalten. Maximaler Kabeldurchmesser 7,5mm. Für Längen über 3m zu verwenden.
| Art.-Nr. |
|---|
| 1E2769 |
Lineare Anschlussbox IP66/IP68.
5-polig, Leitungsdurchmesser max. 1,5mm².
Kabeldurchmesser von 7 bis 12mm.
