Beleuchtungssysteme
Logico System - Decken/Pendelleuchte - Lichtbandmodul
X-Verbinder
Art.-Nr.
1T6004DA
Lichtfarbe
3000K
80
80
Lichtverteilung
Opal
Output
54W
4740lm
4740lm
Betriebsgerät
Steuerung
220-240Vac
DALI
DALI
Farbe
1 / 3
Technische Daten
Lichtquelle
LED Engine bestehend aus Streifenplatinen Ra80. Version Tunable White auf Anfrage.
Die Energieeffizienzklasse des ProduktsD
Nennleistung48W
Nenn-Lichtstrom6960lm
Farbwiedergabeindex80
Rf82,9
Rg97
Ähnliche Farbtemperatur3000K
SDCM3
Lebensdauer (L80/B10)>50000h tq +25°C

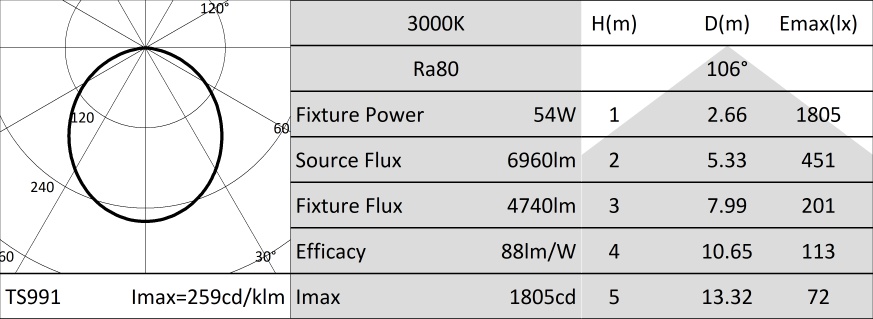

Beleuchtungstechnische Merkmale
Mit direkter Lichtabstrahlung. Diffuses Licht mit opaler Abdeckung - Reflektor aus hochreflektierendem seidenmattem Aluminium und Abdeckung aus opalem Polycarbonat.
AbstrahlungOPAL NACH UNTEN
Optische Effizienz68%
Leuchten-Lichtstrom4740lm
Lichtausbeute88lm/W
Fotobiologische SicherheitRisikogruppe 0 (RG 0 = kein Risiko)
Mechanische Merkmale
Gehäuse aus lackiertem extrudiertem Alumium, erhältlich in drei verschiedenen Längen. Schnellbefestigungssystem der Lichteinheit am Gehäuse durch Magnete, einschließlich Sicherungsseil.
Farbe und OberflächeTiefschwarz
AbmessungenAxBxH=1139x1139x100mm
Gewicht9,1Kg
VersionX- VERBINDER
SchutzartIP20
Elektrische Merkmale
Integriertes DALI Betriebsgerät. Einschließlich Zuleitungen für eine Durchgangsverdrahtung (max. 2,0kW bei Deckenanbau-und -einbau-; max. 0,6kW bei Pendelmontage). Batterie-Notstromversorgung erhältlich auf Anfrage. Leuchten gemäß EN 60598-2-22 für die Stromversorgung über ein zentrales Notstromsystem CPSS (Central Power Supply System); Bereiche mit hohem Risiko ausgeschlossen. Die voreingestellte Leistungsaufnahme und der voreingestellte Lichtstrom betragen 100% an AC und 100% an DC.
Leistungsaufnahme der Leuchte54W
Betriebsgerät220-240Vac 50/60Hz
SchutzklasseSCHUTZKLASSE 1
Treiberart / SteuerungDALI
einschließlich TreiberJA
Klasse FJA
SAFE FLICKERPstLM=<1 und SVM=<0,4 (IEC TR 61547-1 und IEC TR 63158), um ein angenehmeres und sicheres Licht zu garantieren
Umgebungstemperaturen0°C / +25°C
Installation
Für Installationen in Reihe steht für den elektrischen Anschluss ein besonderer Verbinder zur Verfügung. Für andere Konfigurationen gibt es als Zubehör entsprechende Verbindungsstücke in X-, T- und L-Form. Zu ergänzen mit Befestigungssystemen und Endkappen.
Hinweise
Casambi-Steuersystem erhältlich über Zubehör. Die Montageanleitung gibt Aufschluss über die Anzahl der DALI-Steuergeräte, mit denen die Leuchten ausgerüstet sind. Die 110-277Vac Version ist auf Anfrage erhältlich. Inbetriebnahme des Steuerungssystems über eine kostenlose APP; der Einsatz eines spezialisierten Technikers kann auf Anfrage angeboten werden.
Rechtsvorschriften und Zertifizierungen
ENEC.
Garantie
5 Jahre.
Hinweise
Leuchte für die Entsorgung/Recycling am Ende der Lebensdauer konzipiert. Austauschbare (nur LED) Lichtquelle durch einen Fachmann. Austauschbare Vorschaltgeräte durch einen Fachmann.
Zubehörartikelnummern
| Art.-Nr. | Farbe | ||||
|---|---|---|---|---|---|
| 1T5938 |  |
Endkappen für Deckenanbau- und Pendelleuchte.
2x
| Art.-Nr. | Farbe | ||||
|---|---|---|---|---|---|
| 1T5913 | |
Deckenanbaumontage: Polycarbonat-Halterung.
Für die einzelnen Leuchtenlängen in den folgenden Mengen zu bestellen: 1 Stck. für die Version 281mm, 2 Stck. für die Version 562 / 1122 / 1682mm, 3 Stck. für die Version 3364mm, 3 Stck. für die L/T-Version, 4 Stck. für die X-Version.
| Art.-Nr. | Farbe | L mm | |||
|---|---|---|---|---|---|
| 1T5900 | | 2000 | |||
| 1T5903 | | 4000 |
Stahlseil.
Für die einzelnen Leuchtenlängen in den folgenden Mengen zu bestellen: 1 Stck. für die Version 281mm, 2 Stck. für die Version 562 / 1122 / 1682mm, 3 Stck. für die Version 3364mm, 3 Stck. für die L/T-Version, 4 Stck. für die X-Version.
Stahlseil, kompatibel mit Decken- und Wandinstallationen, auch bei geneigten Flächen.
| Art.-Nr. | Farbe | Treiber | L mm | ||
|---|---|---|---|---|---|
| 1T5906DA | | DALI | 4000 |
Installationsset für die Pendelleuchte: Zuleitung inklusive Deckenbaldachin aus lackiertem Polycarbonat.
Max. 0,6kW.
Zubehör
| Art.-Nr. |
|---|
| 1T5911 |
Elektrisches Verbindungsstück für die Installation in Reihe.
EL/DALI.
1 / 2
| Art.-Nr. |
|---|
| 2T0131 |
IP20 Extender zur drahtlosen Steuerung von LED-Treibern mit dimmbarer DALI- (oder 1-10V-) Schnittstelle basierend auf der Casambi-Technologie.
Der Extender verfügt über einen DALI2-Ausgang mit der Möglichkeit, bis zu 40 Leuchten zu steuern.
Durch das Hinzufügen einer weiteren externen BUS-DALI-Stromversorgung ist die Steuerung von bis zu 64 Leuchten möglich.
Der IP20 Extender ist auf das DALI-Broadcast-Profil voreingestellt, d.h. alle daran angeschlossenen Leuchten sind auf dem gleichen Niveau dimmbar.
Neben dem DALI-Broadcast stehen weitere Betriebsarten zur Verfügung, wie zum Beispiel:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
