Anbau- und Pendelleuchten
CCTEvo Tube 180
VWFL
Art.-Nr.
1T9686DA
Lichtfarbe
4000K
90
90

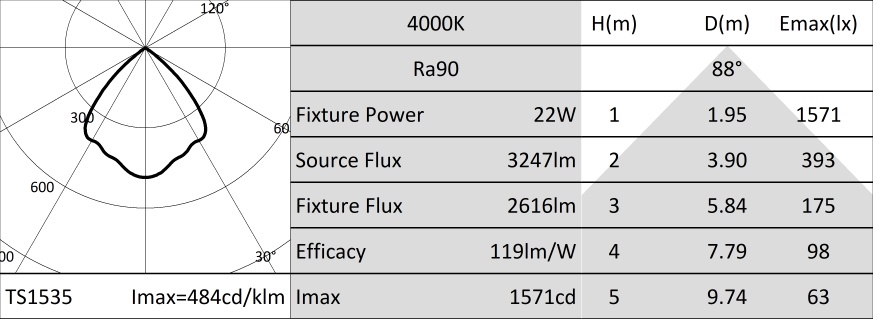

Lichtverteilung
VWFL
88°
88°
Output
22W
2616lm
2616lm
Betriebsgerät
Steuerung
230Vac 50Hz
DALI
DALI
Farbe
1 / 3
Technische Daten
Lichtquelle
Hocheffiziente COB-LED Ra90. Ra80 auf Anfrage
Die Energieeffizienzklasse des ProduktsD
Nennleistung19,6W
Nenn-Lichtstrom3247lm
Farbwiedergabeindex90
Rf90
Rg98
Ähnliche Farbtemperatur4000K
Lebensdauer (L80/B10)>50000h tq +25°C
Beleuchtungstechnische Merkmale
Abschluss-Trennring aus thermoplastischem Material. VWFL-Optik für eine weitflächige Abdeckung und eine besonders gleichmäßige Ausleuchtung. Optik mit hoher Lichtausbeute, bestehend aus Reflektor aus Thermoplastmaterial mit spiegelnder Metall- und Kratzschutzbeschichtung, holographischer Diffusorabdeckung aus Acryl und internem Lichtstromverstärker aus hochreflektierendem, weißem Thermoplastmaterial.
OptikREFLEKTOR
AbstrahlwinkelVWFL
Optische Effizienz81%
Leuchten-Lichtstrom2616lm
Lichtausbeute119lm/W
Fotobiologische SicherheitRisikogruppe 1 (RG 1 = geringes Risiko)
Mechanische Merkmale
Gehäuse aus lackiertem Aluminium. Interne Struktur aus verzinktem Stahl und passiver Kühlkörper aus Aluminium-Druckguss mit Kataphorese-Schutzbehandlung.
Farbe und OberflächeTiefschwarz
Gewicht1,8Kg
SchutzartIP20
Elektrische Merkmale
In das Leuchtengehäuse integrierter Treiber, bei der DALI Version. Leuchten gemäß EN 60598-2-22 für die Stromversorgung über ein zentrales Notstromsystem CPSS (Central Power Supply System); Bereiche mit hohem Risiko ausgeschlossen. Die voreingestellte Leistungsaufnahme und der voreingestellte Lichtstrom betragen 100% an AC und 100% an DC.
Leistungsaufnahme der Leuchte22W
Betriebsgerät230Vac 50Hz
SchutzklasseSCHUTZKLASSE 1
Treiberart / SteuerungDALI - PUSH
einschließlich TreiberJA
Klasse FJA
SAFE FLICKERPstLM=<1 und SVM=<0,4 (IEC TR 61547-1 und IEC TR 63158), um ein angenehmeres und sicheres Licht zu garantieren
Umgebungstemperaturen0°C / +25°C
Installation
Zu ergänzen mit einem Befestigungssystem für die Installation an der Decke, auf der Schiene oder als Pendelleuchte.
Hinweise
Casambi-Steuersystem erhältlich über Zubehör. Inbetriebnahme des Steuerungssystems über eine kostenlose APP; der Einsatz eines spezialisierten Technikers kann auf Anfrage angeboten werden.
Garantie
5 Jahre.
Hinweise
Leuchte für die Entsorgung/Recycling am Ende der Lebensdauer konzipiert. Austauschbare (nur LED) Lichtquelle durch einen Fachmann. Austauschbare Vorschaltgeräte durch einen Fachmann.
Zubehörartikelnummern
1 / 2
| Art.-Nr. | Farbe | ||||
|---|---|---|---|---|---|
| 1T9692 |  |
Befestigungsset für die Decke.
Für CCTEVO Tube 180.
1 / 2
| Art.-Nr. | Farbe | Treiber | L mm | ||
|---|---|---|---|---|---|
| 1T9694DA | | DALI | 2000 |
Pendelkit.
Für CCTEVO Tube 180.
1 / 2
| Art.-Nr. | Farbe | Treiber | |||
|---|---|---|---|---|---|
| 1T9688DA | | DALI |
Kit für Schiene.
Für CCTEVO Tube 180.
1 / 2
| Art.-Nr. | Farbe | Treiber | L mm | ||
|---|---|---|---|---|---|
| 1T9690DA | | DALI | 2000 |
Pendelkit für Schiene.
Für CCTEVO Tube 180.
Zubehör
1 / 2
| Art.-Nr. |
|---|
| 1T5349 |
IP20 Funk-Steuergerät mit DALI-Schnittstelle.
Der Extender generiert einen lokalen DALI2-Bus und ermöglicht so eine direkte Verbindung zu einem DALI-Schnittstellen-LED-Treiber.
Das Modul kann nur in einem geschlossenen System verwendet und nicht an ein bereits bestehendes DALI-Netz angeschlossen werden.
Das Modul wird drahtlos über Bluetooth-Technologie 5.0 von Smartphone oder Tablet über die Anwendung CASAMBI gesteuert.
Die Geräte erstellen automatisch ein adaptives, robustes und zuverlässiges drahtloses Mesh-Netzwerk, das die einfache und effiziente Steuerung einer großen Anzahl von Geräten ermöglicht.
Die Steuereinheit ist auf das DALI 1CH-Profil voreingestellt, sodass das Gerät einen einzelnen DALI-Treiber mit Broadcast-Befehlen steuern kann.
Neben dem DALI-Broadcast stehen weitere Betriebsarten zur Verfügung, wie zum Beispiel:
- Taster (normalerweise offen)
- Steuereinheit 0/1-10V
- Steuereinheit DALI Tunable White DT8
- Anwesenheitssensor
1 / 2
| Art.-Nr. |
|---|
| 2T0131 |
IP20 Extender zur drahtlosen Steuerung von LED-Treibern mit dimmbarer DALI- (oder 1-10V-) Schnittstelle basierend auf der Casambi-Technologie.
Der Extender verfügt über einen DALI2-Ausgang mit der Möglichkeit, bis zu 40 Leuchten zu steuern.
Durch das Hinzufügen einer weiteren externen BUS-DALI-Stromversorgung ist die Steuerung von bis zu 64 Leuchten möglich.
Der IP20 Extender ist auf das DALI-Broadcast-Profil voreingestellt, d.h. alle daran angeschlossenen Leuchten sind auf dem gleichen Niveau dimmbar.
Neben dem DALI-Broadcast stehen weitere Betriebsarten zur Verfügung, wie zum Beispiel:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
