Deckenanbauleuchten
Anbau- und Pendelleuchten
Logico Easy Stand Alone 57 - UGR19
Art.-Nr.
T021BX940D2DB
Lichtfarbe
4000K
90
90
Lichtverteilung
UGR19
Output
78W
6654lm
6654lm
Betriebsgerät
Steuerung
Steuerung
220-240Vac
DALI2
DALI2
Farbe
1 / 3
Technische Daten
Konzept
Lineare LED-Leuchte, Einzelmontage für Deckenanbau- oder Pendelmontage.
Lichtquelle
LED Engine bestehend aus Streifenplatinen Ra90.
Die Energieeffizienzklasse des ProduktsE
Nennleistung70W
Nenn-Lichtstrom6654lm
Farbwiedergabeindex90
Rf92
Rg101
Ähnliche Farbtemperatur4000K
Lebensdauer (L80/B10)100000h tq +25°C
Lebensdauer (L90/B10)50000h tq +25°C

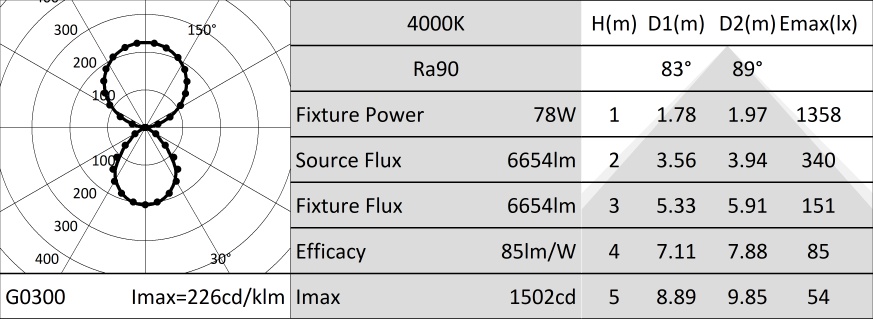

Beleuchtungstechnische Merkmale
Direkt/Indirekte Lichtemission. Kontrolliertes Licht. UGR19-Optik: optisches System aus einem Reflektor mit weißer Polymerbeschichtung und mikroprismatischer UGR-Diffusorabdeckung (UGR<19 und L65<3000 cd/m² EN-12464-1).
AbstrahlungDirekt/Indirekt
OptikUGR19
Optische Effizienz100%
Leuchten-Lichtstrom6654lm
Lichtausbeute85lm/W
Fotobiologische SicherheitRisikogruppe 0 (RG 0 = kein Risiko)
Mechanische Merkmale
Gehäuse aus lackiertem stranggepresstem Aluminium mit 57mm Breite und Endkappen aus Polycarbonat. Obere Abdeckung aus transluzentem Polycarbonat.
Farbe und OberflächeSchwarz
AbmessungenAxBxH 2340x57x80mm
Gewicht6,07Kg
VersionLinear
SchutzartIP40
Mechanische BelastbarkeitIK02
Elektrische Merkmale
Integrierter elektronischer DALI2-Treiber.
Leuchten gemäß EN 60598-2-22 für die Stromversorgung über ein zentrales Notstromsystem CPSS (Central Power Supply System); Bereiche mit hohem Risiko ausgeschlossen. Die voreingestellte Leistungsaufnahme und der voreingestellte Lichtstrom betragen 100% an AC und 15% an DC.
Leistungsaufnahme der Leuchte78W
Betriebsgerät220-240Vac 50/60Hz
SchutzklasseSCHUTZKLASSE 1
Treiberart / SteuerungDALI2
einschließlich TreiberJA
SAFE FLICKERPstLM=<1 und SVM=<0,4 (IEC TR 61547-1 und IEC TR 63158), um ein angenehmeres und sicheres Licht zu garantieren
Umgebungstemperaturen0°C / +25°C
Relative Luftfeuchtigkeit UR<85%
Installation
Zu ergänzen mit Montagezubehör für die Anbau- oder Pendelmontage.
Hinweise
Casambi-Steuersystem erhältlich über Zubehör. Bitte wenden Sie sich an das Unternehmen, um die Anzahl der DALI-Betriebsgeräte zu erfahren.
Inbetriebnahme des Steuerungssystems über eine kostenlose APP; der Einsatz eines spezialisierten Technikers kann auf Anfrage angeboten werden.
Rechtsvorschriften und Zertifizierungen
CE
Garantie
5 Jahre.
Hinweise
Leuchte für die Entsorgung/Recycling am Ende der Lebensdauer konzipiert.
Austauschbare (nur LED) Lichtquelle durch einen Fachmann.
Austauschbare Vorschaltgeräte durch einen Fachmann.
Zubehör
| Art.-Nr. | Farbe | ||||
|---|---|---|---|---|---|
| A004B | |
Baldachin mit 5-poliger Klemmleiste.
Elektrische Zuleitung nicht enthalten.
| Art.-Nr. | |||||
|---|---|---|---|---|---|
| A007M |
Halterung mit Einstellsystem für die Pendelmontage (2 Stück).
Zwei Montagebügel für jedes Beleuchtungsmodul erforderlich.
Für LOGICO EASY 57.
Für LOGICO EASY 57.
| Art.-Nr. | Version | ||||
|---|---|---|---|---|---|
| A008T | L=6m | ||||
| A008U | L=5m | ||||
| A008V | L=4m | ||||
| A008W | L=3m | ||||
| A008X | L=2m | ||||
| A008Y | L=1m | ||||
| A008Z | L=0,5m |
Stahlseile (2 Stück).
1 / 2
| Art.-Nr. | |||||
|---|---|---|---|---|---|
| 1T5349 |
IP20 Funk-Steuergerät mit DALI-Schnittstelle.
Der Extender generiert einen lokalen DALI2-Bus und ermöglicht so eine direkte Verbindung zu einem DALI-Schnittstellen-LED-Treiber.
Das Modul kann nur in einem geschlossenen System verwendet und nicht an ein bereits bestehendes DALI-Netz angeschlossen werden.
Das Modul wird drahtlos über Bluetooth-Technologie 5.0 von Smartphone oder Tablet über die Anwendung CASAMBI gesteuert.
Die Geräte erstellen automatisch ein adaptives, robustes und zuverlässiges drahtloses Mesh-Netzwerk, das die einfache und effiziente Steuerung einer großen Anzahl von Geräten ermöglicht.
Die Steuereinheit ist auf das DALI 1CH-Profil voreingestellt, sodass das Gerät einen einzelnen DALI-Treiber mit Broadcast-Befehlen steuern kann.
Neben dem DALI-Broadcast stehen weitere Betriebsarten zur Verfügung, wie zum Beispiel:
- Taster (normalerweise offen)
- Steuereinheit 0/1-10V
- Steuereinheit DALI Tunable White DT8
- Anwesenheitssensor
1 / 2
| Art.-Nr. | |||||
|---|---|---|---|---|---|
| 2T0131 |
IP20 Extender zur drahtlosen Steuerung von LED-Treibern mit dimmbarer DALI- (oder 1-10V-) Schnittstelle basierend auf der Casambi-Technologie.
Der Extender verfügt über einen DALI2-Ausgang mit der Möglichkeit, bis zu 40 Leuchten zu steuern.
Durch das Hinzufügen einer weiteren externen BUS-DALI-Stromversorgung ist die Steuerung von bis zu 64 Leuchten möglich.
Der IP20 Extender ist auf das DALI-Broadcast-Profil voreingestellt, d.h. alle daran angeschlossenen Leuchten sind auf dem gleichen Niveau dimmbar.
Neben dem DALI-Broadcast stehen weitere Betriebsarten zur Verfügung, wie zum Beispiel:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
