Anbau- und Pendelleuchten
Logico Easy Stand Alone 100 - UGR19
Notlicht
Art.-Nr.
T026BX830D2PW
Lichtfarbe
3000K
80
80

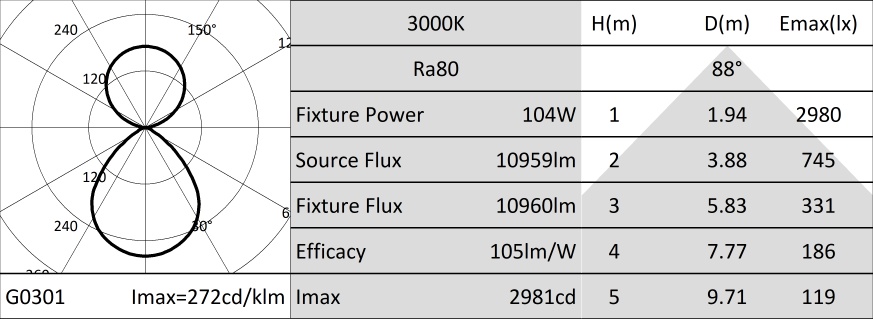

Lichtverteilung
UGR19
Output
104W
10959lm
10959lm
Betriebsgerät
Steuerung
220-240Vac
DALI2 (VERSION MIT NOTBELEUCHTUNG)
DALI2 (VERSION MIT NOTBELEUCHTUNG)
Farbe
1 / 3
Technische Daten
Lichtquelle
LED Engine bestehend aus Streifenplatinen Ra80.
Die Energieeffizienzklasse des ProduktsD
Nennleistung92W
Nenn-Lichtstrom10959lm
Farbwiedergabeindex80
Rf84
Rg95
Ähnliche Farbtemperatur3000K
Lebensdauer (L80/B10)100000h tq +25°C
Beleuchtungstechnische Merkmale
Direkt/Indirekte Lichtemission. Kontrolliertes Licht - UGR19-Optik: optisches System aus einem Stahlreflektor mit weißer Polymerbeschichtung und mikroprismatischer UGR-Diffusorabdeckung (UGR<19 und L65<3000 cd/m² EN-12464-1).
AbstrahlungDIREKT/INDIREKT
OptikREFLEKTOR
Optische Effizienz100%
Leuchten-Lichtstrom10959lm
Leuchten-Lichtstrom der Notbeleuchtung BLF7,5% (Direkte Lichtemission)
Lichtausbeute105lm/W
Fotobiologische SicherheitRisikogruppe 0 (RG 0 = kein Risiko)
Mechanische Merkmale
Gehäuse aus lackiertem stranggepresstem Aluminium mit 100mm Breite und Endkappen aus Polycarbonat. Obere Abdeckung aus transluzentem Polycarbonat.
Farbe und OberflächeWeiß
AbmessungenL=2340mm
Gewicht8,25Kg
VersionLINEAR
SchutzartIP40
Mechanische BelastbarkeitIK02
Elektrische Merkmale
Integrierter elektronischer DALI2-Treiber. Ausgestatted mit integriertem Notlichtset - Dauerschaltung (1h Autonomie nach 24h Aufladen).
Leistungsaufnahme der Leuchte104W
Betriebsgerät220-240Vac 50/60Hz
SchutzklasseSCHUTZKLASSE 1
Treiberart / SteuerungDALI2 (VERSION MIT NOTBELEUCHTUNG)
einschließlich TreiberJA
Klasse FJA
SAFE FLICKERPstLM=<1 und SVM=<0,4 (IEC TR 61547-1 und IEC TR 63158), um ein angenehmeres und sicheres Licht zu garantieren
Umgebungstemperaturen0°C / +25°C
Relative Luftfeuchtigkeit UR<85%
Installation
Zu ergänzen mit Montagezubehör für die Anbau- oder Pendelmontage.
Hinweise
Casambi-Steuersystem erhältlich über Zubehör. Bitte wenden Sie sich an das Unternehmen, um die Anzahl der DALI-Betriebsgeräte zu erfahren. Inbetriebnahme des Steuerungssystems über eine kostenlose APP; der Einsatz eines spezialisierten Technikers kann auf Anfrage angeboten werden.
Rechtsvorschriften und Zertifizierungen
CE.
Garantie
5 Jahre.
Hinweise
Leuchte für die Entsorgung/Recycling am Ende der Lebensdauer konzipiert. Austauschbare (nur LED) Lichtquelle durch einen Fachmann. Austauschbare Vorschaltgeräte durch einen Fachmann.
Zubehör
| Art.-Nr. | Farbe | ||||
|---|---|---|---|---|---|
| A004W |  |
Baldachin mit 5-poliger Klemmleiste.
Elektrische Zuleitung nicht enthalten.
| Art.-Nr. | |||||
|---|---|---|---|---|---|
| A007L |
Halterung mit Einstellsystem für die Pendelmontage (2 Stück).
Zwei Montagebügel für jedes Beleuchtungsmodul erforderlich.
Für LOGICO EASY 100.
Für LOGICO EASY 100.
| Art.-Nr. | Version | ||||
|---|---|---|---|---|---|
| A008T | L=6m | ||||
| A008U | L=5m | ||||
| A008V | L=4m | ||||
| A008W | L=3m | ||||
| A008X | L=2m | ||||
| A008Y | L=1m | ||||
| A008Z | L=0,5m |
Stahlseile (2 Stück).
1 / 2
| Art.-Nr. |
|---|
| 1T5349 |
IP20 Funk-Steuergerät mit DALI-Schnittstelle.
Der Extender generiert einen lokalen DALI2-Bus und ermöglicht so eine direkte Verbindung zu einem DALI-Schnittstellen-LED-Treiber.
Das Modul kann nur in einem geschlossenen System verwendet und nicht an ein bereits bestehendes DALI-Netz angeschlossen werden.
Das Modul wird drahtlos über Bluetooth-Technologie 5.0 von Smartphone oder Tablet über die Anwendung CASAMBI gesteuert.
Die Geräte erstellen automatisch ein adaptives, robustes und zuverlässiges drahtloses Mesh-Netzwerk, das die einfache und effiziente Steuerung einer großen Anzahl von Geräten ermöglicht.
Die Steuereinheit ist auf das DALI 1CH-Profil voreingestellt, sodass das Gerät einen einzelnen DALI-Treiber mit Broadcast-Befehlen steuern kann.
Neben dem DALI-Broadcast stehen weitere Betriebsarten zur Verfügung, wie zum Beispiel:
- Taster (normalerweise offen)
- Steuereinheit 0/1-10V
- Steuereinheit DALI Tunable White DT8
- Anwesenheitssensor
1 / 2
| Art.-Nr. |
|---|
| 2T0131 |
IP20 Extender zur drahtlosen Steuerung von LED-Treibern mit dimmbarer DALI- (oder 1-10V-) Schnittstelle basierend auf der Casambi-Technologie.
Der Extender verfügt über einen DALI2-Ausgang mit der Möglichkeit, bis zu 40 Leuchten zu steuern.
Durch das Hinzufügen einer weiteren externen BUS-DALI-Stromversorgung ist die Steuerung von bis zu 64 Leuchten möglich.
Der IP20 Extender ist auf das DALI-Broadcast-Profil voreingestellt, d.h. alle daran angeschlossenen Leuchten sind auf dem gleichen Niveau dimmbar.
Neben dem DALI-Broadcast stehen weitere Betriebsarten zur Verfügung, wie zum Beispiel:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
