Bolardos

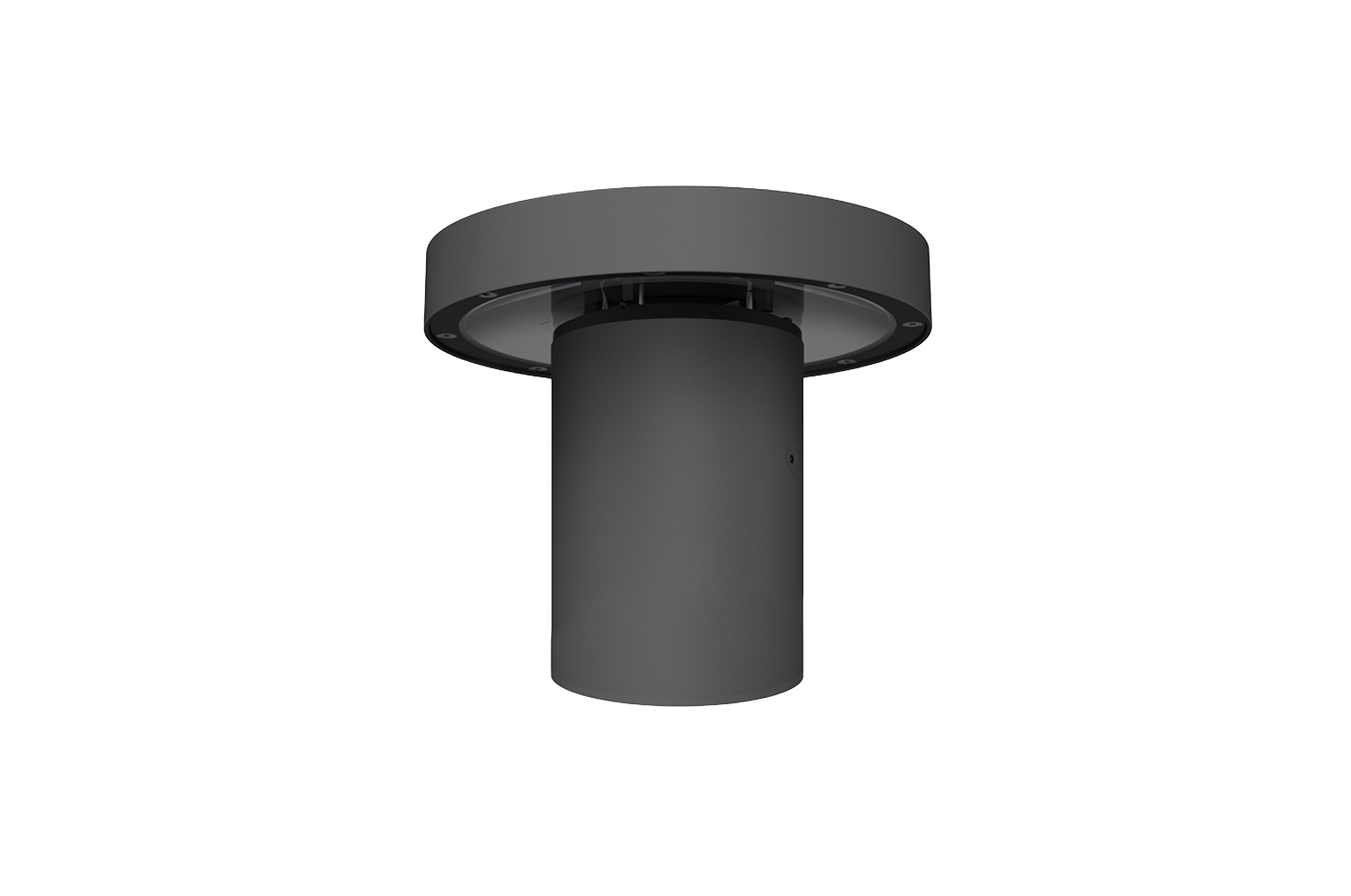

Mrs Bo Path
Código
1E4354
Temperatura de color
3000K
80
80

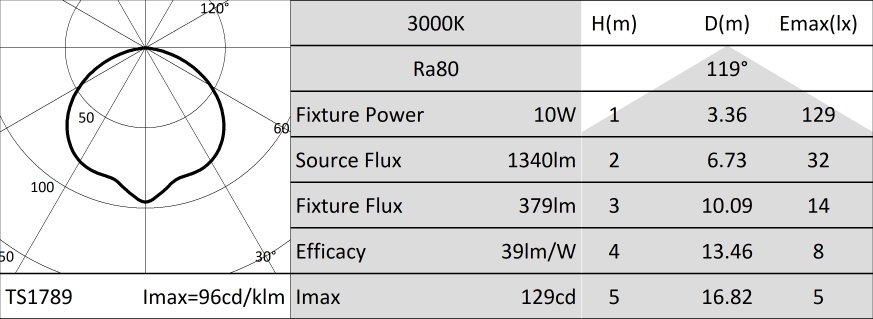

Distribución luminosa
Output
9,8W
379lm
379lm
Alimentación
Control
24Vdc
Color
1 / 3
Datos técnicos
LÁMPARA
LED Chip on Board de alta eficiencia Ra80. Ra90 bajo petición.
Clase de eficiencia energéticaE
Potencia nominal8,8W
Flujo nominal1340lm
Índice de reproducción cromática80
Rf83
Rg96
CCT nominal3000K
Duración útil (L80/B10)>50000h tq +25°C
CARACTERÍSTICAS LUMINOTÉCNICAS
Reflector impreso de aluminio anodizado de alta reflectancia. Pantalla difusora de policarbonato ópalo.
EmisiónRADIAL
ÓpticaREFLECTOR
Eficiencia óptica28%
Flujo luminaria379lm
Rendimiento luminoso39lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo de aluminio extruido con tratamiento de cataforesis y pintado con pintura en polvo, acabado de ferrite. Cabezal óptico de aluminio presofundido anodizado.
Color y acabadoFerrite
DimensionesØ 160mm
Peso1,45Kg
Grado de protecciónIP66
Resistencia mecánicaIK10
CARACTERÍSTICAS ELÉCTRICAS
A completar con driver 24Vdc remoto o integrado en el producto. Sistema de control Casambi disponible como accesorio (solo con dímer DALI).
Potencia luminaria10W
Alimentación24Vdc
Clase de aislamientoCLASE 3
Driver incluidoNO
Clase FSÍ
Temperatura ambiente0°C / +35°C
INSTALACIÓN
Sistema de fijación de la cabeza óptica con tornillos de acero inoxidable. A completar con placa de anclaje oculta de acero inoxidable para instalación con tacos. Es posible combinar con soportes accesorios de acero inoxidable para instalación en hormigón.
Notas
Adopta la solución técnica "Waterblock Smart" que prevé el resinado de los cables de conexión, limitando el riesgo de que la humedad llegue hasta el driver o hasta la luminaria. Bajo petición es posible someter el producto a tratamiento de cataforesis. Puesta en servicio del sistema de control por APP gratuita; la intervención de un técnico especializado puede presupuestarse previa solicitud.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional.
Códigos para completar
1 / 2
| Código |
|---|
| 1E4360 |

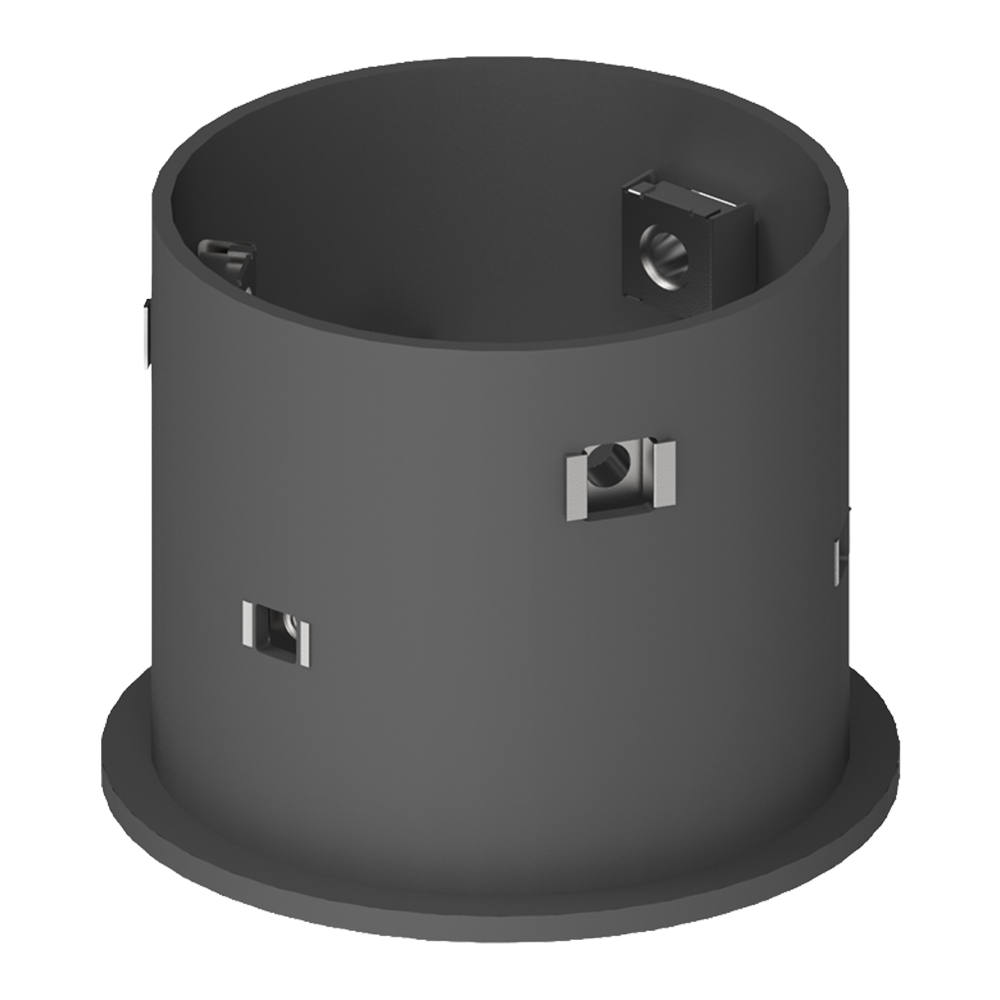

Placa de fijación empotrada.
De acero inoxidable AISI 316 compatible con tacos para insertar en agujeros de 8mm de diámetro.
0,3 Kg.
1 / 2
| Código |
|---|
| 1E4034 |

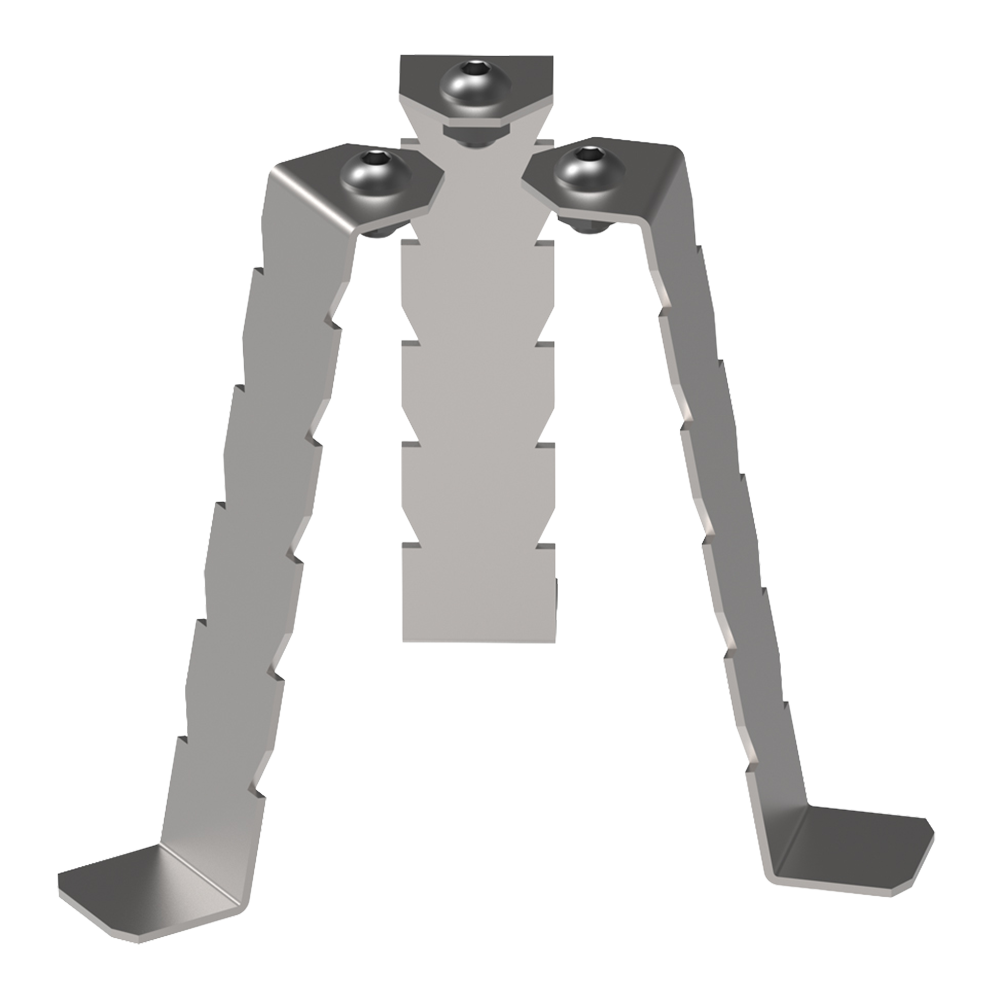

Soportes para instalación en cemento.
De acero inoxidable AISI 316.
H=144mm.
0,31 Kg.
Para instalación MRS BO PATH con placa de fijación empotrada (1E4360).
Para instalación MRS BO PATH con placa de fijación empotrada (1E4360).
| Código | IP | Salida en tensión | Alimentación | Potencia | Dimensiones LxHxP mm |
|---|---|---|---|---|---|
| 1E4359 | IP67 | 24Vdc | 220-240Vac | 14,4W | 79x25x38 |
| 1T3726 | IP20 | 24Vdc | 220-240Vac | 50W | 185x22x64 |
| 1T3586 | IP67 | 24Vdc | 220-240Vac | 75W | 140x32x63 |
| 1T3587 | IP67 | 24Vdc | 220-240Vac | 100W | 230x87x43 |
| 1T3588 | IP67 | 24Vdc | 220-240Vac | 200W | 238x42x67 |
Alimentador electrónico ON-OFF.
Driver 1E4359 a integrar en la columna usando el conector 1E4184.
Driver 1E4359 a integrar en la columna usando el conector 1E4184.
Accesorios
1 / 2
| Código |
|---|
| 1E4358 |
Caja de conexión - conexión en paralelo 1IN-2OUT.
| Código |
|---|
| 1E4184 |
Kit de conexión 24/48V.
| Código |
|---|
| 1E4171 |
Microdestornillador con cabeza hexagonal (diámetro 0,9mm) para cablear el kit de conexión 1E4184.
| Código |
|---|
| 1T6581 |
Regulador de luminosidad para driver LED con tensión 12-24Vdc.
Entrada de control 1-10V/DALI.
IP20
1 / 2
| Código |
|---|
| 1E3048 |
Unidad de control inalámbrico IP67 con interfaz DALI.
Genera un bus DALI2 local, que permite conectarse directamente a un driver LED con una interfaz DALI.
El módulo se puede usar solo en un sistema cerrado y no se puede conectar a redes DALI ya existentes.
El módulo se controla de modo inalámbrico mediante la aplicación Casambi para smartphone y tablet mediante la tecnología Bluetooth 5.0.
Los dispositivos crean automáticamente una red de malla inalámbrica flexible, robusta y confiable, la cual permite administrar de manera fácil y eficiente una gran cantidad de productos.
La unidad de control está preconfigurada con el perfil DALI 1CH , es decir, el dispositivo puede controlar un solo controlador DALI con comandos broadcast.
Además de DALI broadcast, también están disponibles otras modalidades de funcionamiento, como:
- Botón (normalmente abierto)
- Unidad de control 0/1-10V
- Unidad de control DALI Tunable White DT8
- Sensor de presencia
1 / 2
| Código |
|---|
| 1E4369 |
Extensor IP67: unidad de control inalámbrica para driver LED con interfaz de atenuación DALI basada en la tecnología Casambi.
Dispone de una salida DALI2 a través de la cual se pueden controlar hasta 40 luminarias.
Añadiendo una ulterior fuente de alimentación DALI BUS externa, se pueden controlar hasta 64 dispositivos.
El extensor IP67 está preajustado al perfil DALI broadcast, es decir, todas las luminarias conectadas a él son regulables al mismo nivel.
Además del DALI broadcast, hay otras modalidad de operación disponibles, como:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
