Luminaires de surface
Stilo Wall Flat
Code
1E2558
Température de couleur
3000K
80
80

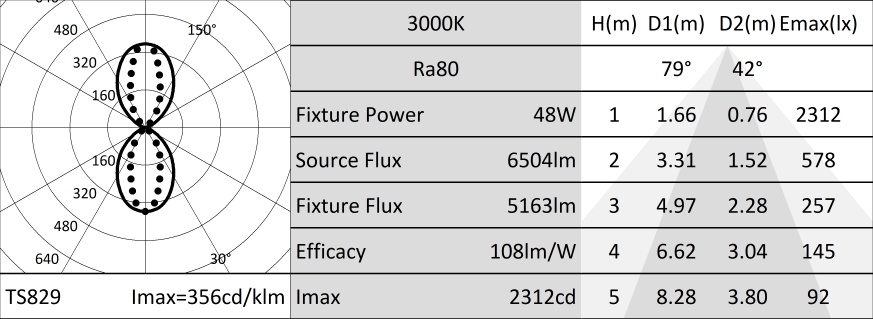

Distribution lumineuse
Elliptique-Elliptique
Output
47,7W
5163lm
5163lm
Alimentation
Contrôle
220-240Vac
ON-OFF
ON-OFF
Couleur
1 / 3
Données techniques
Source
LED Chip on Board haute efficacité.
La classe d'efficacité énergétique du produitD
Puissance nominale2x21W
Flux nominal6504lm
Indice de rendu des couleurs80
Rf83
Rg96
CCT nominale3000K
SDCM2
Durée utile (L80/B10)>50000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Réflecteur en aluminium extra-pur pour un éclairage très efficace.
ÉmissionBI-ÊMISSION
OptiqueELLIPTICAL-ELLIPTICAL
Rendement optique79%
Flux appareil5163lm
Efficacité lumineuse108lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium extrudé anodisé et peint, groupe optique et embout de fermeture en aluminium anodisé moulé sous pression avec application de peinture en poudre. Vitre de protection en verre trempé. Version bi-émission.
Couleur et finitionFerrite
Poids3,84Kg
Degré de protectionIP66
Résistance mécaniqueIK09
CARACTÉRISTIQUES ÈLECTRIQUES
Alimentation électronique ON-OFF intégrée IP68. Groupe optique étanche avec fiche IP68 pour la connexion rapide au driver. Boîtier du driver équipé de connecteurs étanches IP68 précâblé pour le branchement au réseau avec un câble H07RN-F (2x1,5mm²). Driver accessible et facile à contrôler grâce au branchement plug & light dans l'appareil. Luminaire conforme à la norme EN 60598-2-22 pour l'alimentation électrique à partir d'un système de secours centralisé CPSS (Central Power Supply System), non intégrés au luminaire - zones à haut risque exclues. La puissance et le flux par défaut sont de 100% en AC et de 100% en DC.
Puissance installée48W
Alimentation220-240Vac 50/60Hz
Classe d'isolationCLASSE 2
Type de driver / ControleON-OFF
Driver inclusOUI
Classe FOUI
SAFE FLICKERPstLM=<1 et SVM=<0,4 (IEC TR 61547-1 et IEC TR 63158), pour garantir une lumière plus confortable et sans danger
Température ambiante-25°C / +35°C
Installation
Installation en parallèle par rapport à la surface. Fourni avec une bride de fixation en acier inox AISI 316. Corps de l'appareil inclinable de +/-4° à +/-8° et orientable de +/-4°. Peut être placé à une distance de 15 mm (maximum) de la surface d'installation en faisant glisser la bride le long d'une glissière prévue à cet effet.
Notes
Il adopte la solution technique "Waterblock Plus" qui prévoit le revêtement en résine des câbles de branchement ainsi que le revêtement en résine total du driver intégré, ce qui limite au maximum le risque de remontée de l'humidité vers l'appareil. Le produit peut, à la demande, est soumis au traitement de cataphorèse. Version 110-277Vac disponible à la demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse non remplaçable. Boîtier de commande remplaçable par un professionnel.
Accessoires
| Code | Filtre | ||||
|---|---|---|---|---|---|
| 1E3035 | Rouge | ||||
| 1E3036 | Vert | ||||
| 1E3037 | Bleu | ||||
| 1E3038 | Jaune | ||||
| 1E3039 | Magenta |
Filtre chromatique en PMMA coloré, cadre en aluminium anodisé et revêtu de peinture en poudre (ferrite).
NSP, EFFECT, ASYM, ELLIPTICAL
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E2578 |  |
Anti-éblouissement.
Filtre holographique en PMMA pour réduire l'ouverture du faisceau, cadre en aluminium traité CNC, anodisé et revêtu de peinture en poudre.
À utiliser avec des optiques NSP, ASY, ELLIPTICAL.
À utiliser avec des optiques NSP, ASY, ELLIPTICAL.
1 / 2
| Code |
|---|
| A013B |
Parasurtenseur compatible avec les luminaires de CLASSE II et les drivers électroniques.
Tension de fonctionnement 220-240Vac.
SPD type 2+3.
Tension maximale de décharge 10kV.
CLASSE II
IP67
