Projecteurs
Jedi Projecteur
L. 916mm
Code
1E2643
Température de couleur
3000K
80
80
Distribution lumineuse
Wall Washer
Output
40W
3858lm
3858lm
Alimentation
Contrôle
220-240Vac
DALI
DALI
Couleur
1 / 3
Données techniques
Source
Cartes LED linéaires basse puissance et haute efficacité Ra80. 2700K-3500K en option.
La classe d'efficacité énergétique du produitD
Puissance nominale36W
Flux nominal5130lm
Indice de rendu des couleurs80
Rf82,9
Rg97
CCT nominale3000K
SDCM2
Durée utile (L80/B10)>50000h tq +25°C

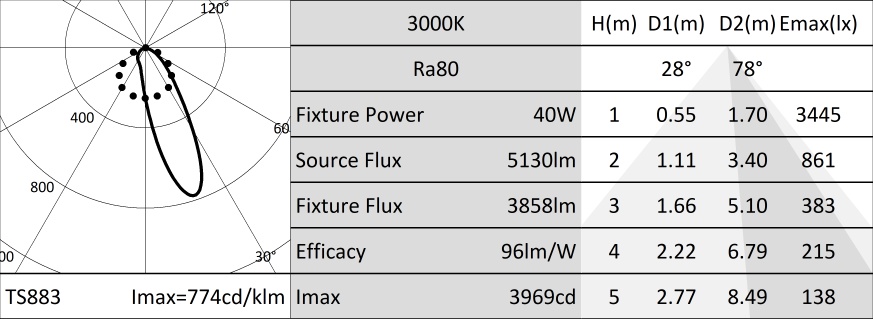

CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Groupe optique interne composé de lentille primaire cylindrique en verre, réflecteur en aluminium anodisé haute réflexion et filtre holographique intégré.
OptiqueWALL WASHER
Ouverture du faisceauWW
Rendement optique75%
Flux appareil3858lm
Efficacité lumineuse96lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium extrudé anodisé 15µ. Diffuseur plat en verre ultra-clair de 4mm d'épaisseur. Boîtier du driver en polycarbonate noir. Corps de l'appareil orientable pouvant être éloigné de la surface d'installation en faisant glisser les brides accessoires le long de la glissière.
Couleur et finitionAluminium
DimensionsL=916mm
Poids3,79Kg
Degré de protectionIP66,IP67
Résistance mécaniqueIK08
CARACTÉRISTIQUES ÈLECTRIQUES
Alimentation DALI intégrée. Connecteur IP68 pour l'alimentation fourni. Pour une installation linéaire continue, compléter avec un kit de connecteurs étanches IP68 (ENTRÉE-SORTIE) équipés de système de fixation rapide (1E2769) ou avec un câble de connexion doté de connecteur 5 pôles (1E2762, 1E2763, 1E2764, 1E2765). Appareil avec ligne passante "interne". Luminaire conforme à la norme EN 60598-2-22 pour l'alimentation électrique à partir d'un système de secours centralisé CPSS (Central Power Supply System), non intégrés au luminaire - zones à haut risque exclues. La puissance et le flux par défaut sont de 100% en AC et de 100% en DC.
Puissance installée40W
Alimentation220-240Vac 50/60Hz
Classe d'isolationCLASSE 1
Type de driver / ControleDALI
Driver inclusOUI
Classe FOUI
SAFE FLICKERPstLM=<1 et SVM=<0,4 (IEC TR 61547-1 et IEC TR 63158), pour garantir une lumière plus confortable et sans danger
Température ambiante-25°C / +40°C
Installation
À compléter avec des brides de fixation fixes ou orientables en acier inoxydable. Les brides peuvent glisser le long du corps de l'appareil de manière à être placées selon les besoins de l'installation.
Notes
Système de contrôle Casambi disponible avec accessoire. Il adopte la solution technique "Waterblock Smart" qui prévoit le revêtement en résine des câbles de branchement, ce qui limite le risque de remontée de l'humidité vers le driver ou l'appareil. Version 110-277Vac disponible à la demande. Mise en service du système de contrôle par APP gratuit ; l'intervention d'un technicien spécialisé peut faire l'objet d'un devis sur demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Codes relatifs
| Code |
|---|
| 1E2752 |
Bride courte pour le montage mural (2 pièces).
| Code |
|---|
| 1E2753 |
Bride longue pour montage mural (2 pièces).
1 / 2
| Code |
|---|
| 1E2754 |
Bride pour montage au plafond (2 pièces).
Accessoires
| Code |
|---|
| 1E2761 |
Bouchon de fermeture fourni avec bride pour montage au plafond.
| Code | L mm | ||||
|---|---|---|---|---|---|
| 1E3046 | 916 |
Plaque latérale pour montage au plafond.
1 / 2
| Code | L mm | ||||
|---|---|---|---|---|---|
| 1E2756 | 916 |
Plaque latérale pour montage au mur/sur corniche.
1 / 2
| Code | L mm | ||||
|---|---|---|---|---|---|
| 1E2759 | 916 |
Plaque latérale anti-éblouissement.
| Code | L mm | ||||
|---|---|---|---|---|---|
| 1E2762 | 320 | ||||
| 1E2763 | 470 | ||||
| 1E2764 | 620 | ||||
| 1E2765 | 770 |
Câble de connexion.
Connecteurs 5 pôles fournis.
Pour la version ON-OFF et DALI.
1E2762 - Pour branchement linéaire et adjacent d'un projecteur de 600mm avec un projecteur de 900mm. 1E2763 - Pour branchement linéaire et adjacent d'un projecteur de 600mm avec un projecteur de 1200mm ou de deux projecteurs de 900mm. 1E2764 - Pour branchement linéaire et adjacent d'un projecteur de 900mm avec un projecteur de 1200mm. 1E2765 - Pour branchement linéaire et adjacent de deux projecteurs de 1200mm.
1E2762 - Pour branchement linéaire et adjacent d'un projecteur de 600mm avec un projecteur de 900mm. 1E2763 - Pour branchement linéaire et adjacent d'un projecteur de 600mm avec un projecteur de 1200mm ou de deux projecteurs de 900mm. 1E2764 - Pour branchement linéaire et adjacent d'un projecteur de 900mm avec un projecteur de 1200mm. 1E2765 - Pour branchement linéaire et adjacent de deux projecteurs de 1200mm.
| Code |
|---|
| 1E2769 |
Boitier de connexion linéaire IP66IP68.
5 pôles, de section max 1,5mm².
Diamètre du câble de 7 à 12mm.
1 / 2
| Code |
|---|
| 1E3048 |
Unité de commande sans fil IP67 avec interface DALI.
Il génère un bus DALI2 local, permettant une connexion directe à un driver LED à interface DALI.
Le module peut être utilisé uniquement dans un système fermé et ne peut être connecté à un réseau DALI déjà existant.
Le module est contrôlé sans fil à travers l'application Casambi pour smartphone et tablette via la technologie Bluetooth 5.0.
Les appareils créent automatiquement un réseau maillé sans fil adaptatif, robuste et fiable, permettant une gestion simple et efficace d'un grand nombre d'appareils.
L'unité de contrôle est préréglée sur le profil DALI 1CH, ce qui permet à l'appareil de contrôler un seul Driver DALI avec des commandes broadcast.
En plus du DALI broadcast, d'autres modes de fonctionnement sont disponibles, tels que :
- Bouton poussoir (normalement ouvert)
- Unité de contrôle 0/1-10V
- Unité de commande DALI Tunable White DT8
- Détecteur de présence
1 / 2
| Code |
|---|
| 1E4369 |
IP67 Extender pour le contrôle sans fil du driver LED avec interface de gradation DALI basée sur la technologie Casambi.
Il dispose d'une sortie DALI2 avec la capacité de contrôler jusqu'à 40 luminaires.
Avec l'ajout d'une autre alimentation externe BUS DALI, il est possible de contrôler jusqu'à 64 appareils.
IP67 Extender est préréglé sur le profil DALI broadcast, ce qui signifie que tous les luminaires qui y sont connectés sont dimmables au même niveau.
En plus de la diffusion DALI broadcast d'autres modes de fonctionnement sont disponibles, tels que :
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
1 / 2
| Code |
|---|
| A013A |
Parasurtenseur compatible avec les luminaires de CLASSE I.
Tension de fonctionnement 230-277Vac.
SPD type 2+3.
Tension maximale de décharge 10kV.
CLASSE I
IP67
1 / 2
| Code |
|---|
| A013C |
Parasurtenseur compatible avec les luminaires de CLASSE I.
Conformité aux protocoles de gestion DALI, DMX, 0-10V.
Tension de fonctionnement 230Vac.
SPD type 2+3.
Tension maximale de décharge 10kV.
CLASSE I
IP20
