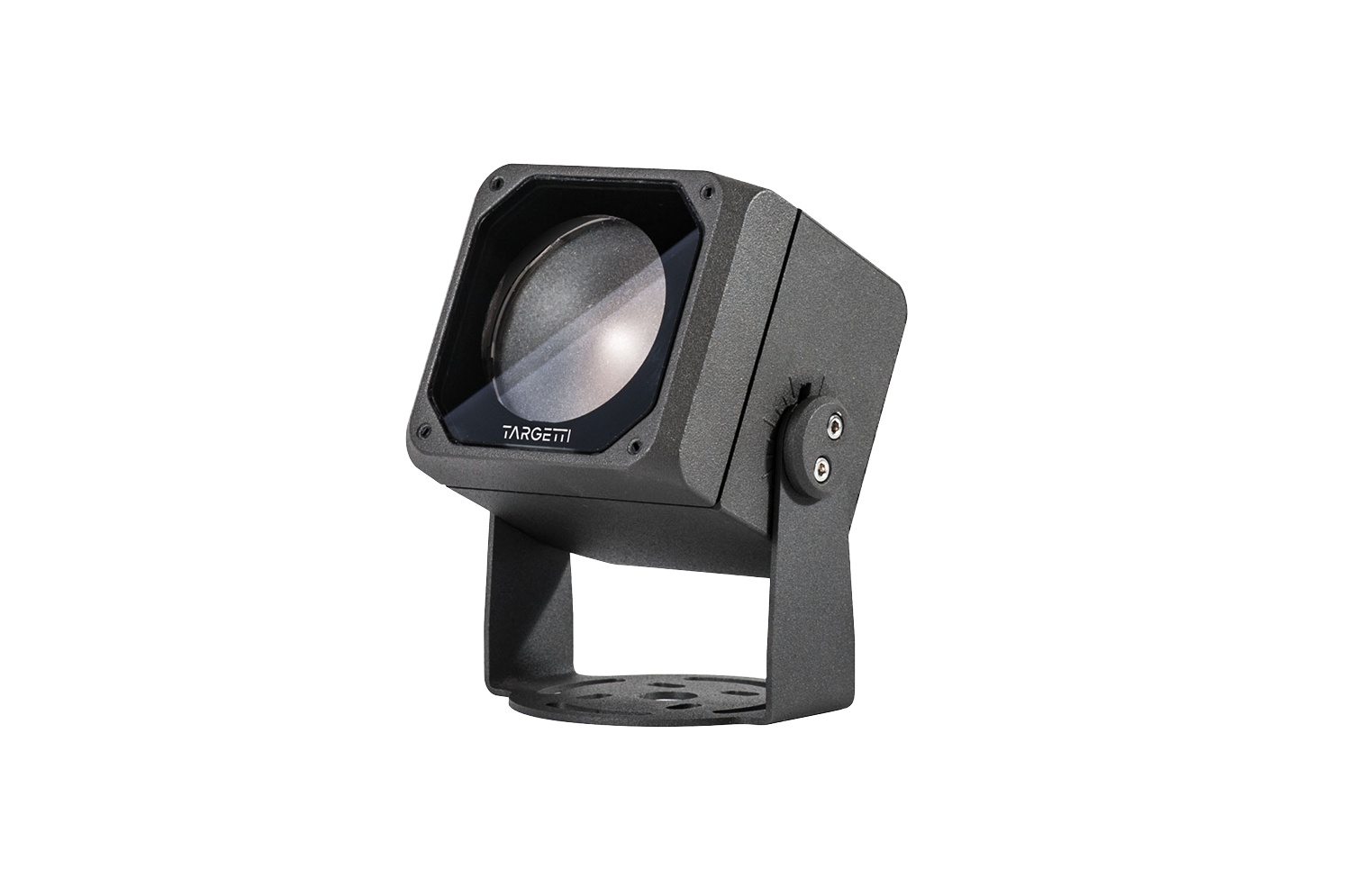

Projecteurs
Dart Small
Driver distant
Code
1E2986
Température de couleur
3000K
80
80
Distribution lumineuse
NSP
9°
9°
Output
2,7W
147lm
147lm
Alimentation
Contrôle
900mA
Couleur
1 / 3
Données techniques
Source
Émetteur LED haute efficacité Ra80.
La classe d'efficacité énergétique du produitG
Puissance nominale2,7W
Flux nominal200lm
Indice de rendu des couleurs80
Rf82,9
Rg98,8
CCT nominale3000K
SDCM2
Durée utile (L80/B10)>50000h tq +25°C

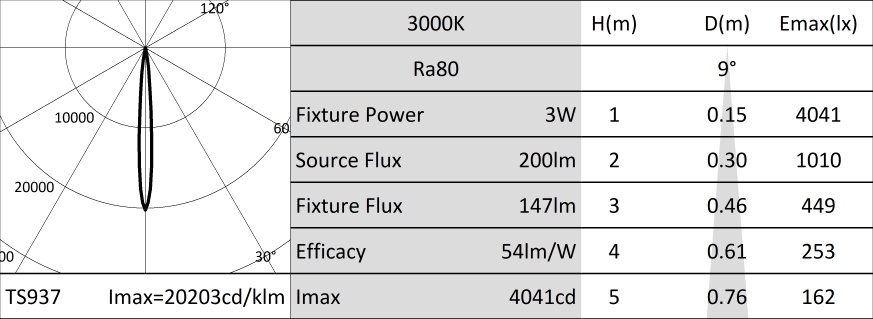

CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Équipé de verres en méthacrylate.
OptiqueLENTILLE
Ouverture du faisceauNSP
Rendement optique74%
Flux appareil147lm
Efficacité lumineuse54lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium moulé sous pression anodisé et peint et bride de fixation en acier inox peint. Rotation de ± 20 ° sur le plan horizontal et de 0-180° sur le plan vertical.
Couleur et finitionFerrite
Poids0,72Kg
Degré de protectionIP66
Résistance mécaniqueIK10
CARACTÉRISTIQUES ÈLECTRIQUES
Version avec alimentation accessoire disponible avec kit de driver électronique ON-OFF, dimmable DALI et 1-10V. Précâblé avec 1,5 m de câble H07RN-F.
Puissance installée3W
Alimentation900mA
Classe d'isolationCLASSE 3
Driver inclusNON
Classe FOUI
Température ambiante-25°C / +35°C
Installation
Bride de fixation avec réglage du pointage.
Notes
Système de contrôle Casambi disponible avec accessoire (seulement avec driver DALI). Il adopte la solution technique "Waterblock Smart" qui prévoit le revêtement en résine des câbles de branchement, ce qui limite le risque de remontée de l'humidité vers le driver ou l'appareil. Le produit peut, à la demande, est soumis au traitement de cataphorèse. Version 110-277Vac disponible à la demande. Les valeurs relatives à la puissance de l'appareil ne tiennent pas compte de l'absorption du driver accessoire. Cette valeur dépend du choix du driver. Mise en service du système de contrôle par APP gratuit ; l'intervention d'un technicien spécialisé peut faire l'objet d'un devis sur demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel.
Codes relatifs
| Code | IP | Sortie en courant | Alimentation | Puissance | Dimensions LxHxP mm |
|---|---|---|---|---|---|
| 1T5295EL | IP20 | 900mA | 220-240Vac 110-127Vac | 20W 15W | 110x22x52 |
| 1E3034EL | IP68 | 900mA | 220-240Vac 110-127Vac | 20W 15W | 150x40x148 |
Alimentation électronique ON-OFF.
| Code | IP | Sortie en courant | Alimentation | Puissance | Dimensions LxHxP mm |
|---|---|---|---|---|---|
| 1T5295D | IP20 | 900mA | 220-240Vac 110-127Vac | 20W 15W | 111x22x52 |
| 1E3034D | IP68 | 900mA | 220-240Vac 110-127Vac | 20W 15W | 220x80x120 |
Alimentation 1-10V.
| Code | IP | Sortie en courant | Alimentation | Puissance | Dimensions LxHxP mm |
|---|---|---|---|---|---|
| 1T5295DA | IP20 | 900mA | 220-240Vac | 20W | 150x28x42 |
| 1E3034DA | IP68 | 900mA | 220-240Vac | 20W | 220x80x120 |
Alimentation DALI.
Accessoires
1 / 2
| Code | Ø mm | ||||
|---|---|---|---|---|---|
| 1E3012 | 53 |
Filtre lame de lumière.
Filtre holographique en PMMA effet lame de lumière.
À compléter avec un anneau porte-filtres.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3014 |  |
Grille anti-éblouissement.
Il est possible d'enlever la croix centrale pour obtenir deux niveaux différents de contrôle de l'éblouissement.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3013 |  |
Écran asymétrique.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3015 | |
Plaque pour la rotation de l'appareil.
Acier inoxydable avec application de peinture en poudre.
| Code | Couleur | Dimensions ØxH mm | |||
|---|---|---|---|---|---|
| 1E3016 | | 70x182 |
Piquet de sol.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | L mm | |||
|---|---|---|---|---|---|
| 1E3011 | | 66 |
Anneau porte-filtres.
Acier inoxydable avec application de peinture en poudre.
| Code |
|---|
| 1E2493 |
Boitier de connexion linéaire IP68.
4 pôles, de section max 2,5mm².
Diamètre du câble de 7 à 12mm.
1 / 2
| Code |
|---|
| 1E3048 |
Unité de commande sans fil IP67 avec interface DALI.
Il génère un bus DALI2 local, permettant une connexion directe à un driver LED à interface DALI.
Le module peut être utilisé uniquement dans un système fermé et ne peut être connecté à un réseau DALI déjà existant.
Le module est contrôlé sans fil à travers l'application Casambi pour smartphone et tablette via la technologie Bluetooth 5.0.
Les appareils créent automatiquement un réseau maillé sans fil adaptatif, robuste et fiable, permettant une gestion simple et efficace d'un grand nombre d'appareils.
L'unité de contrôle est préréglée sur le profil DALI 1CH, ce qui permet à l'appareil de contrôler un seul Driver DALI avec des commandes broadcast.
En plus du DALI broadcast, d'autres modes de fonctionnement sont disponibles, tels que :
- Bouton poussoir (normalement ouvert)
- Unité de contrôle 0/1-10V
- Unité de commande DALI Tunable White DT8
- Détecteur de présence
1 / 2
| Code |
|---|
| 1E4369 |
IP67 Extender pour le contrôle sans fil du driver LED avec interface de gradation DALI basée sur la technologie Casambi.
Il dispose d'une sortie DALI2 avec la capacité de contrôler jusqu'à 40 luminaires.
Avec l'ajout d'une autre alimentation externe BUS DALI, il est possible de contrôler jusqu'à 64 appareils.
IP67 Extender est préréglé sur le profil DALI broadcast, ce qui signifie que tous les luminaires qui y sont connectés sont dimmables au même niveau.
En plus de la diffusion DALI broadcast d'autres modes de fonctionnement sont disponibles, tels que :
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
