Projecteurs
Dart Small
Driver intégré
Code
1E3056EL
Température de couleur
3000K
80
80

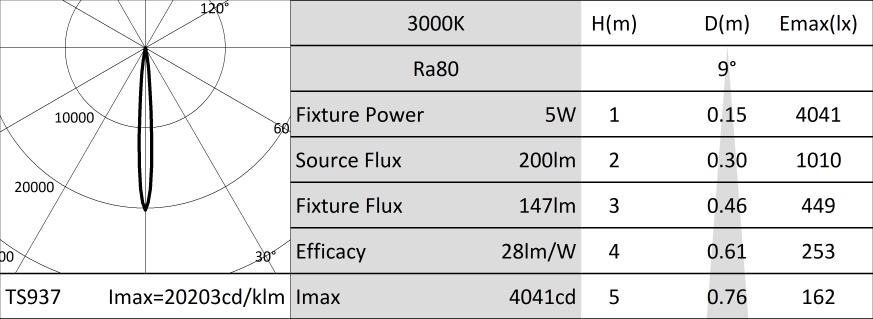

Distribution lumineuse
NSP
9°
9°
Output
5,2W
147lm
147lm
Alimentation
Contrôle
220-240Vac
ON-OFF
ON-OFF
Couleur
1 / 3
Données techniques
Source
Émetteur LED haute efficacité Ra80.
La classe d'efficacité énergétique du produitG
Puissance nominale2,7W
Flux nominal200lm
Indice de rendu des couleurs80
Rf82,9
Rg98,8
CCT nominale3000K
SDCM2
Durée utile (L80/B10)>50000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Équipé de verres en méthacrylate.
OptiqueLENTILLE
Ouverture du faisceauNSP
Rendement optique74%
Flux appareil147lm
Efficacité lumineuse28lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium moulé sous pression anodisé et peint et bride de fixation en acier inox peint. Rotation de ± 20 ° sur le plan horizontal et de 0-180° sur le plan vertical.
Couleur et finitionFerrite
Poids1,04Kg
Degré de protectionIP66
Résistance mécaniqueIK10
CARACTÉRISTIQUES ÈLECTRIQUES
Alimentation électronique intégrée. Précâblé avec 1,5 m de câble H07RN-F.
Puissance installée5W
Alimentation220-240Vac 50/60Hz
Classe d'isolationCLASSE 2
Type de driver / ControleON-OFF
Driver inclusOUI
Classe FOUI
Température ambiante-25°C / +35°C
Installation
Bride de fixation avec réglage du pointage.
Notes
Il adopte la solution technique "Waterblock Smart" qui prévoit le revêtement en résine des câbles de branchement, ce qui limite le risque de remontée de l'humidité vers le driver ou l'appareil. Le produit peut, à la demande, est soumis au traitement de cataphorèse. Version 110-277Vac disponible à la demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Codes relatifs
Accessoires
1 / 2
| Code | Ø mm | ||||
|---|---|---|---|---|---|
| 1E3012 | 53 |
Filtre lame de lumière.
Filtre holographique en PMMA effet lame de lumière.
À compléter avec un anneau porte-filtres.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3014 |  |
Grille anti-éblouissement.
Il est possible d'enlever la croix centrale pour obtenir deux niveaux différents de contrôle de l'éblouissement.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3013 |  |
Écran asymétrique.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3015 | |
Plaque pour la rotation de l'appareil.
Acier inoxydable avec application de peinture en poudre.
| Code | Couleur | Dimensions ØxH mm | |||
|---|---|---|---|---|---|
| 1E3016 | | 70x182 |
Piquet de sol.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | L mm | |||
|---|---|---|---|---|---|
| 1E3011 | | 66 |
Anneau porte-filtres.
Acier inoxydable avec application de peinture en poudre.
| Code |
|---|
| 1E2769 |
Boitier de connexion linéaire IP66IP68.
5 pôles, de section max 1,5mm².
Diamètre du câble de 7 à 12mm.
1 / 2
| Code |
|---|
| A013B |
Parasurtenseur compatible avec les luminaires de CLASSE II et les drivers électroniques.
Tension de fonctionnement 220-240Vac.
SPD type 2+3.
Tension maximale de décharge 10kV.
CLASSE II
IP67
