Projecteurs
Jupiter Mini Projecteur
Code
1E317190
Température de couleur
3000K
90
90
Distribution lumineuse
FL
32°
32°
Output
2,7W
93lm
93lm
Alimentation
Contrôle
24Vdc
Couleur
1 / 3
Données techniques
Source
Émetteur LED haute efficacité Ra90.
La classe d'efficacité énergétique du produitG
Puissance nominale1,9W
Flux nominal170lm
Indice de rendu des couleurs90
CCT nominale3000K
SDCM2
Durée utile (L80/B10)>50000h tq +25°C

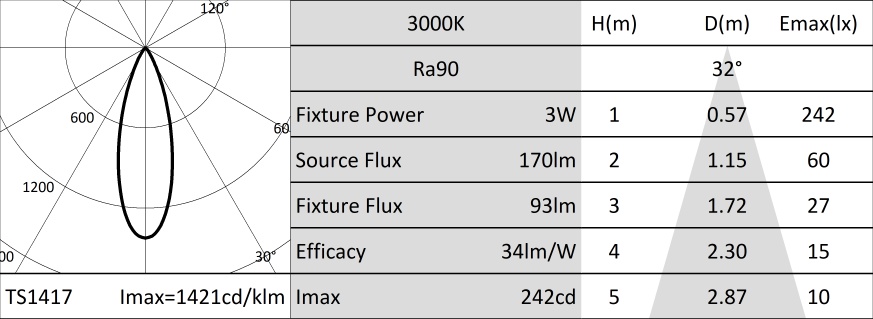

CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Système optique di précision avec lentille en PMMA.
OptiqueLENTILLE
Ouverture du faisceauFL
Rendement optique55%
Flux appareil93lm
Efficacité lumineuse34lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium tourné, anodisé. Anneau frontal en aluminium. Verre frontal extra-clair meulé. Bride en acier inox fixée au corps qui en permet l'orientabilité.
Couleur et finitionFerrite
Poids0,2Kg
Degré de protectionIP67
Résistance mécaniqueIK07
CARACTÉRISTIQUES ÈLECTRIQUES
À alimenter avec un transformateur électronique 230V/24Vdc disponible en accessoire. Précâblé avec 300mm de câble. Dimmables avec le kit accessoire spécifique.
Puissance installée3W
Alimentation24Vdc
Classe d'isolationCLASSE 3
Driver inclusNON
Classe FOUI
Température ambiante-25°C / +35°C
Installation
Fixation à vis sur bride ou sur piquet (à la demande).
Notes
Système de contrôle Casambi disponible avec accessoire (seulement avec le dimmer DALI). Il adopte la solution technique "Waterblock Smart" qui prévoit le revêtement en résine des câbles de branchement, ce qui limite le risque de remontée de l'humidité vers le driver ou l'appareil. Version 110-277Vac disponible à la demande. Les valeurs relatives à la puissance de l'appareil ne tiennent pas compte de l'absorption du driver accessoire. Cette valeur dépend du choix du driver. Mise en service du système de contrôle par APP gratuit ; l'intervention d'un technicien spécialisé peut faire l'objet d'un devis sur demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse non remplaçable.
Codes relatifs
1 / 2
| Code | IP | Sortie en tension | Alimentation | Puissance | Dimensions LxHxP mm |
|---|---|---|---|---|---|
| 1E4397EL | IP68 | 24Vdc | 220-240Vac | 17W | 122x26x54 |
Alimentation électronique ON-OFF.
| Code | IP | Sortie en tension | Alimentation | Puissance | Dimensions LxHxP mm |
|---|---|---|---|---|---|
| 1E4359 | IP67 | 24Vdc | 220-240Vac | 14,4W | 79x25x38 |
| 1T3726 | IP20 | 24Vdc | 220-240Vac | 50W | 185x22x64 |
| 1T3586 | IP67 | 24Vdc | 220-240Vac | 75W | 140x32x63 |
| 1T3587 | IP67 | 24Vdc | 220-240Vac | 100W | 230x87x43 |
| 1T3588 | IP67 | 24Vdc | 220-240Vac | 200W | 238x42x67 |
Alimentation électronique ON-OFF.
Accessoires
| Code | Couleur | L mm | |||
|---|---|---|---|---|---|
| 1E0995FE |  | 110 |
Piquet en acier inox peint couleur ferrite pour la fixation au sol.
| Code |
|---|
| 1E2769 |
Boitier de connexion linéaire IP66IP68.
5 pôles, de section max 1,5mm².
Diamètre du câble de 7 à 12mm.
| Code |
|---|
| 1E2494 |
Boitier de connexion multiple IP68.
1 IN - 3 OUT 4 pôles, de section max 2,5mm².
Diamètre du câble de 6 à 12mm.
| Code |
|---|
| 1T6581 |
Régulateur de luminosité pour driver LED sous une tension de 12-24Vdc.
Régulateur de flux 1-10V/DALI.
IP20
1 / 2
| Code |
|---|
| 1E3048 |
Unité de commande sans fil IP67 avec interface DALI.
Il génère un bus DALI2 local, permettant une connexion directe à un driver LED à interface DALI.
Le module peut être utilisé uniquement dans un système fermé et ne peut être connecté à un réseau DALI déjà existant.
Le module est contrôlé sans fil à travers l'application Casambi pour smartphone et tablette via la technologie Bluetooth 5.0.
Les appareils créent automatiquement un réseau maillé sans fil adaptatif, robuste et fiable, permettant une gestion simple et efficace d'un grand nombre d'appareils.
L'unité de contrôle est préréglée sur le profil DALI 1CH, ce qui permet à l'appareil de contrôler un seul Driver DALI avec des commandes broadcast.
En plus du DALI broadcast, d'autres modes de fonctionnement sont disponibles, tels que :
- Bouton poussoir (normalement ouvert)
- Unité de contrôle 0/1-10V
- Unité de commande DALI Tunable White DT8
- Détecteur de présence
1 / 2
| Code |
|---|
| 1E4369 |
IP67 Extender pour le contrôle sans fil du driver LED avec interface de gradation DALI basée sur la technologie Casambi.
Il dispose d'une sortie DALI2 avec la capacité de contrôler jusqu'à 40 luminaires.
Avec l'ajout d'une autre alimentation externe BUS DALI, il est possible de contrôler jusqu'à 64 appareils.
IP67 Extender est préréglé sur le profil DALI broadcast, ce qui signifie que tous les luminaires qui y sont connectés sont dimmables au même niveau.
En plus de la diffusion DALI broadcast d'autres modes de fonctionnement sont disponibles, tels que :
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
