Bornes
Zedge Pro
Code
1E3192EL90
Température de couleur
2700K
90
90

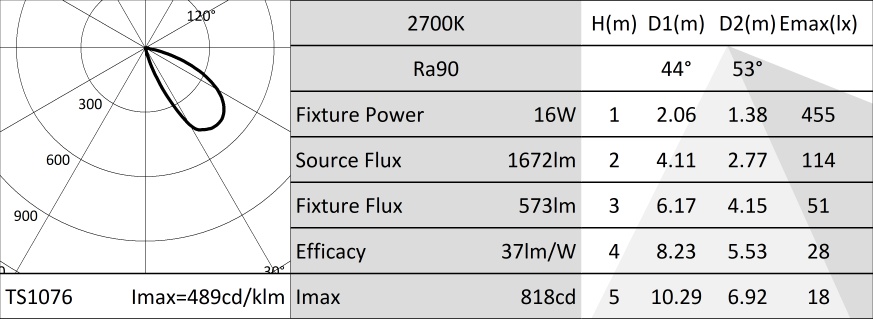

Distribution lumineuse
Floor Washer
Output
15,6W
573lm
573lm
Alimentation
Contrôle
220-240Vac
ON-OFF
ON-OFF
Couleur
1 / 3
Données techniques
Source
2 LED Chip on Board haute puissance Ra90.
La classe d'efficacité énergétique du produitE
Puissance nominale14W
Flux nominal1672lm
Indice de rendu des couleurs90
Rf92
Rg99
CCT nominale2700K
SDCM2
Durée utile (L80/B10)>50000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Groupe optique interne composé de 2 réflecteurs en polycarbonate métallisé associés à deux réflecteurs en aluminium anodisé avec un facteur de réflexion élevé et des filtres holographiques. Paralume en verre ultra clair sérigraphié. Version DEEP - faisceau profond.
OptiqueFLOOR WASHER
Rendement optique34%
Flux appareil573lm
Efficacité lumineuse37lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Le corps de l'appareil est réalisé en aluminium moulé sous pression anodisé avec application de peinture en poudre. Cadre extérieur réalisé en aluminium moulé sous pression anodisé avec application de peinture en poudre.
Couleur et finitionFerrite
Poids2Kg
VersionDEEP
Degré de protectionIP66
Résistance mécaniqueIK10
CARACTÉRISTIQUES ÈLECTRIQUES
Fourni avec alimentation électronique ON-OFF. Précâblé avec 1m de câble H07RN-F (2x1,5mm²).
Puissance installée16W
Alimentation220-240Vac 50/60Hz
Classe d'isolationCLASSE 2
Type de driver / ControleON-OFF
Driver inclusOUI
Classe FOUI
SAFE FLICKERPstLM=<1 et SVM=<0,4 (IEC TR 61547-1 et IEC TR 63158), pour garantir une lumière plus confortable et sans danger
Température ambiante-25°C / +35°C
Installation
À compléter avec un boîtier en nylon spécifique prévu pour un branchement en parallèle.
Notes
Conçu en collaboration avec Gensler. Il adopte la solution technique "Waterblock Smart" qui prévoit le revêtement en résine des câbles de branchement, ce qui limite le risque de remontée de l'humidité vers le driver ou l'appareil. Le produit peut, à la demande, est soumis au traitement de cataphorèse. Version 110-277Vac disponible à la demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Codes relatifs
1 / 2
| Code |
|---|
| 1E3219 |
Boîtier en nylon précâblé pour le branchement en parallèle au moyen d'un câblage passant.
AxBxH=207x207x114,5mm.
Pour montage affleurant ou en relief.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3440 |  |
Carter pour le montage en applique.
Aluminium anodisé avec application de peinture en poudre.
AxBxH=201x201x107mm.
1 / 2
| Code | Couleur | H mm | Kg | ||
|---|---|---|---|---|---|
| 1E3437 | | 400 | 3,5 | ||
| 1E3438 | | 800 | 5,8 | ||
| 1E3439 | | 1000 | 7 |
Borne en aluminium anodisé avec application de peinture en poudre.
1 / 2
| Code |
|---|
| 1E3450 |
Barres de fixation pour la pose dans du béton.
En acier inox AISI 316.
H=147mm.
0,36Kg.
Pour montage en Zedge Pro Bollard avec poteau 1E3437, 1E3438, 1E3439.
Pour montage en Zedge Pro Bollard avec poteau 1E3437, 1E3438, 1E3439.
Accessoires
| Code |
|---|
| 1E2769 |
Boitier de connexion linéaire IP66IP68.
5 pôles, de section max 1,5mm².
Diamètre du câble de 7 à 12mm.
| Code |
|---|
| 1E2494 |
Boitier de connexion multiple IP68.
1 IN - 3 OUT 4 pôles, de section max 2,5mm².
Diamètre du câble de 6 à 12mm.
| Code |
|---|
| 1E3305 |
Clé de serrage pour le jeu de connecteurs.
1 / 2
| Code |
|---|
| A013B |
Parasurtenseur compatible avec les luminaires de CLASSE II et les drivers électroniques.
Tension de fonctionnement 220-240Vac.
SPD type 2+3.
Tension maximale de décharge 10kV.
CLASSE II
IP67
