Bornes
Zedge Pro
Code
1E3210DA90
Température de couleur
2700K
90
90
Distribution lumineuse
Floor Washer
Output
15,6W
384-573lm
384-573lm
Alimentation
Contrôle
220-240Vac
DALI
DALI
Couleur
DEEP WW
WIDE WW
1 / 4
Données techniques
Concept
Applique LED encastrable
Source
2 LED Chip on Board haute puissance Ra90.
La classe d'efficacité énergétique du produitE
Puissance nominale14W
Flux nominal1672lm
Indice de rendu des couleurs90
Rf92
Rg99
CCT nominale2700K
SDCM2
Durée utile (L80/B10)>50000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Groupe optique interne composé de 2 réflecteurs en polycarbonate métallisé associés à deux réflecteurs en aluminium anodisé avec un facteur de réflexion élevé et des filtres holographiques. Paralume en verre ultra clair sérigraphié. Version ADJUSTABLE - qui permet le passage d'une ouverture de faisceau à l'autre de manière uniforme en faisant le réglage des 2 systèmes optiques.
OptiqueFLOOR WASHER

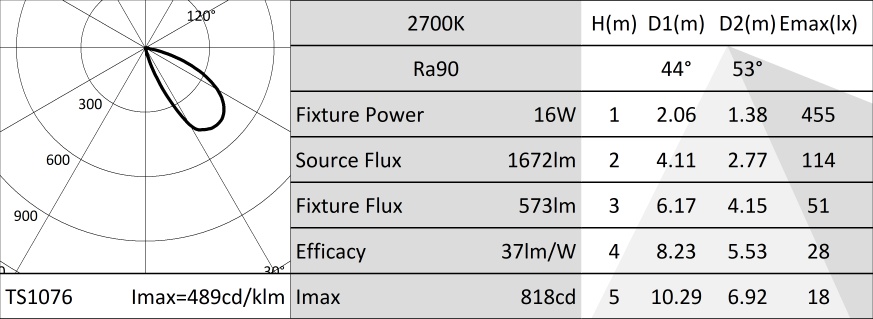

Rendement optiqueDEEP WW - 34%

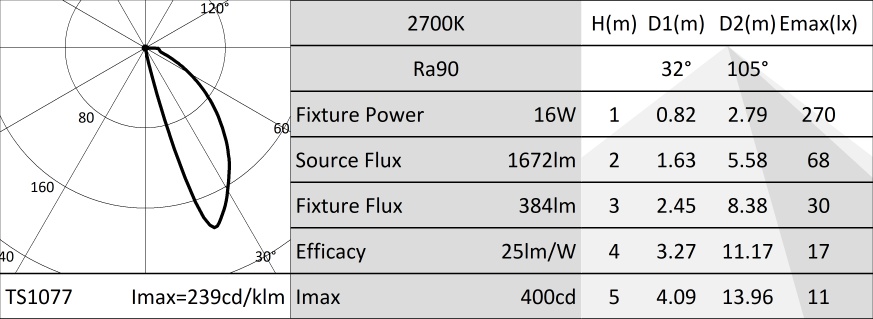

WIDE WW - 23%
WIDE WW - 23%
Flux appareilDEEP WW - 573lm
WIDE WW - 384lm
WIDE WW - 384lm
Efficacité lumineuseDEEP WW - 37lm/W
WIDE WW - 25lm/W
WIDE WW - 25lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Le corps de l'appareil est réalisé en aluminium moulé sous pression anodisé avec application de peinture en poudre. Cadre extérieur réalisé en aluminium moulé sous pression anodisé avec application de peinture en poudre.
Couleur et finitionFerrite
Poids2,35Kg
VersionADJUSTABLE
Degré de protectionIP66
Résistance mécaniqueIK10
CARACTÉRISTIQUES ÈLECTRIQUES
Fourni avec alimentation dimmable DALI. Précâblé avec 1m de câble H07RN-F (4x1mm²). Luminaire conforme à la norme EN 60598-2-22 pour l'alimentation électrique à partir d'un système de secours centralisé CPSS (Central Power Supply System), non intégrés au luminaire - zones à haut risque exclues. La puissance et le flux par défaut sont de 100% en AC et de 100% en DC.
Puissance installée16W
Alimentation220-240Vac 50/60Hz
Classe d'isolationCLASSE 2
Type de driver / ControleDALI - PUSH
Driver inclusOUI
Classe FOUI
SAFE FLICKERPstLM=<1 et SVM=<0,4 (IEC TR 61547-1 et IEC TR 63158), pour garantir une lumière plus confortable et sans danger
Température ambiante-25°C / +35°C
Installation
À compléter avec un boîtier en nylon spécifique prévu pour un branchement en parallèle.
Notes
Conçu en collaboration avec Gensler. Système de contrôle Casambi disponible avec accessoire. Il adopte la solution technique "Waterblock Smart" qui prévoit le revêtement en résine des câbles de branchement, ce qui limite le risque de remontée de l'humidité vers le driver ou l'appareil. Le produit peut, à la demande, est soumis au traitement de cataphorèse. Version 110-277Vac disponible à la demande. Mise en service du système de contrôle par APP gratuit ; l'intervention d'un technicien spécialisé peut faire l'objet d'un devis sur demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Codes relatifs
1 / 2
| Code |
|---|
| 1E3219 |
Boîtier en nylon précâblé pour le branchement en parallèle au moyen d'un câblage passant.
AxBxH=207x207x114,5mm.
Pour montage affleurant ou en relief.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3440 |  |
Carter pour le montage en applique.
Aluminium anodisé avec application de peinture en poudre.
AxBxH=201x201x107mm.
1 / 2
| Code | Kg | H mm | Couleur | ||
|---|---|---|---|---|---|
| 1E3437 | 3,5 | 400 | | ||
| 1E3438 | 5,8 | 800 | | ||
| 1E3439 | 7 | 1000 | |
Borne en aluminium anodisé avec application de peinture en poudre.
1 / 2
| Code |
|---|
| 1E3450 |
Barres de fixation pour la pose dans du béton.
En acier inox AISI 316.
H=147mm.
0,36Kg.
Pour montage en Zedge Pro Bollard avec poteau 1E3437, 1E3438, 1E3439.
Pour montage en Zedge Pro Bollard avec poteau 1E3437, 1E3438, 1E3439.
Accessoires
| Code |
|---|
| 1E2769 |
Boitier de connexion linéaire IP66IP68.
5 pôles, de section max 1,5mm².
Diamètre du câble de 7 à 12mm.
| Code |
|---|
| 1E2494 |
Boitier de connexion multiple IP68.
1 IN - 3 OUT 4 pôles, de section max 2,5mm².
Diamètre du câble de 6 à 12mm.
| Code |
|---|
| 1E3305 |
Clé de serrage pour le jeu de connecteurs.
1 / 2
| Code |
|---|
| 1E3048 |
Unité de commande sans fil IP67 avec interface DALI.
Il génère un bus DALI2 local, permettant une connexion directe à un driver LED à interface DALI.
Le module peut être utilisé uniquement dans un système fermé et ne peut être connecté à un réseau DALI déjà existant.
Le module est contrôlé sans fil à travers l'application Casambi pour smartphone et tablette via la technologie Bluetooth 5.0.
Les appareils créent automatiquement un réseau maillé sans fil adaptatif, robuste et fiable, permettant une gestion simple et efficace d'un grand nombre d'appareils.
L'unité de contrôle est préréglée sur le profil DALI 1CH, ce qui permet à l'appareil de contrôler un seul Driver DALI avec des commandes broadcast.
En plus du DALI broadcast, d'autres modes de fonctionnement sont disponibles, tels que :
- Bouton poussoir (normalement ouvert)
- Unité de contrôle 0/1-10V
- Unité de commande DALI Tunable White DT8
- Détecteur de présence
1 / 2
| Code |
|---|
| 1E4369 |
IP67 Extender pour le contrôle sans fil du driver LED avec interface de gradation DALI basée sur la technologie Casambi.
Il dispose d'une sortie DALI2 avec la capacité de contrôler jusqu'à 40 luminaires.
Avec l'ajout d'une autre alimentation externe BUS DALI, il est possible de contrôler jusqu'à 64 appareils.
IP67 Extender est préréglé sur le profil DALI broadcast, ce qui signifie que tous les luminaires qui y sont connectés sont dimmables au même niveau.
En plus de la diffusion DALI broadcast d'autres modes de fonctionnement sont disponibles, tels que :
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
1 / 2
| Code |
|---|
| A013B |
Parasurtenseur compatible avec les luminaires de CLASSE II et les drivers électroniques.
Tension de fonctionnement 220-240Vac.
SPD type 2+3.
Tension maximale de décharge 10kV.
CLASSE II
IP67
1 / 2
| Code |
|---|
| A013D |
Parasurtenseur compatible avec les luminaires de CLASSE II.
Conformité aux protocoles de gestion DALI, DMX, 0-10V.
Tension de fonctionnement 230-277Vac.
SPD type 2+3.
Tension maximale de décharge 10kV.
CLASSE II
IP65
