Appliques encastrées
Zedge
Floor Washer + Halo
Code
1E374890
Température de couleur
2700K
90
90

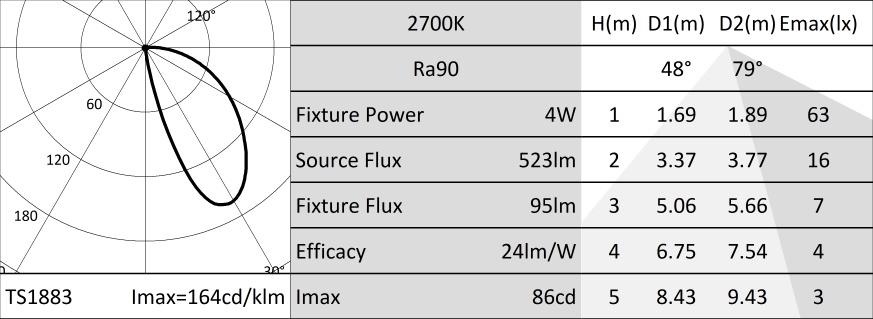

Distribution lumineuse
Floor Washer
Output
3,9W
95lm
95lm
Alimentation
Contrôle
24Vdc
Couleur
1 / 3
Données techniques
Source
Carte LED faible puissance et haute efficacité Ra90.
La classe d'efficacité énergétique du produitE
Puissance nominale3,9W
Flux nominal523lm
Indice de rendu des couleurs90
Rf83
Rg97,3
CCT nominale2700K
Durée utile (L80/B10)>50000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Réflecteur en aluminium anodisé haute réflexion. Diffuseur en polycarbonate opale.
Rendement optique18%
Flux appareil95lm
Efficacité lumineuse24lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps de l'appareil réalisé en aluminium moulé sous pression anodisé avec système de fixation à ressort. Cadres externes réalisés en aluminium moulé sous pression anodisé peint à la poudre. Précâblé avec câble H05RN-F (2x0,75mm²) de 1m de longueur.
Couleur et finitionBlanc platre
Poids0,22Kg
VersionFLOOR WASHER + HALO
Degré de protectionIP66
Résistance mécaniqueIK10
CARACTÉRISTIQUES ÈLECTRIQUES
À alimenter avec un transformateur électronique 230V/24Vdc disponible en accessoire. Dimmables avec le kit accessoire spécifique.
Puissance installée4W
Alimentation24Vdc
Classe d'isolationCLASSE 3
Driver inclusNON
Classe FOUI
Température ambiante-25°C / +35°C
Installation
À compléter avec un boîtier en acier inoxydable spécifique pour le raccordement en parallèle.
Notes
Conçu en collaboration avec Gensler. Système de contrôle Casambi disponible avec accessoire (seulement avec le dimmer DALI). Il adopte la solution technique "Waterblock Smart" qui prévoit le revêtement en résine des câbles de branchement, ce qui limite le risque de remontée de l'humidité vers le driver ou l'appareil. Le produit peut, à la demande, est soumis au traitement de cataphorèse. Version 110-277Vac disponible à la demande. Mise en service du système de contrôle par APP gratuit ; l'intervention d'un technicien spécialisé peut faire l'objet d'un devis sur demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel.
Codes relatifs
| Code | IP | Sortie en tension | Alimentation | Puissance | Dimensions LxHxP mm |
|---|---|---|---|---|---|
| 1E4359 | IP67 | 24Vdc | 220-240Vac | 14,4W | 79x25x38 |
| 1T3726 | IP20 | 24Vdc | 220-240Vac | 50W | 185x22x64 |
| 1T3586 | IP67 | 24Vdc | 220-240Vac | 75W | 140x32x63 |
| 1T3587 | IP67 | 24Vdc | 220-240Vac | 100W | 230x87x43 |
| 1T3588 | IP67 | 24Vdc | 220-240Vac | 200W | 238x42x67 |
Alimentation électronique ON-OFF.
1 / 2
| Code | IP | Sortie en tension | Alimentation | Puissance | Dimensions LxHxP mm |
|---|---|---|---|---|---|
| 1E4397EL | IP68 | 24Vdc | 220-240Vac | 17W | 122x26x54 |
Alimentation électronique ON-OFF.
Accessoires
1 / 2
| Code |
|---|
| 1E3166 |
Boîtier en plastique précâblé pour le branchement en parallèle au moyen d'un câblage passant.
Pour l'appareil.
Trou d'encastrement AxBxP=87x59x72,5mm.
1 / 2
| Code |
|---|
| 1E3180 |
Boîtier en acier inoxydable précâblé pour le branchement en parallèle au moyen d'un câblage passant.
Pour appareil + driver (1E4359).
Trou d'encastrement AxBxP=166x72x87mm.
| Code |
|---|
| 1T6581 |
Régulateur de luminosité pour driver LED sous une tension de 12-24Vdc.
Régulateur de flux 1-10V/DALI.
IP20
| Code |
|---|
| 1E3181 |
Boîte à borne avec gel.
1 / 2
| Code |
|---|
| 1E3048 |
Unité de commande sans fil IP67 avec interface DALI.
Il génère un bus DALI2 local, permettant une connexion directe à un driver LED à interface DALI.
Le module peut être utilisé uniquement dans un système fermé et ne peut être connecté à un réseau DALI déjà existant.
Le module est contrôlé sans fil à travers l'application Casambi pour smartphone et tablette via la technologie Bluetooth 5.0.
Les appareils créent automatiquement un réseau maillé sans fil adaptatif, robuste et fiable, permettant une gestion simple et efficace d'un grand nombre d'appareils.
L'unité de contrôle est préréglée sur le profil DALI 1CH, ce qui permet à l'appareil de contrôler un seul Driver DALI avec des commandes broadcast.
En plus du DALI broadcast, d'autres modes de fonctionnement sont disponibles, tels que :
- Bouton poussoir (normalement ouvert)
- Unité de contrôle 0/1-10V
- Unité de commande DALI Tunable White DT8
- Détecteur de présence
1 / 2
| Code |
|---|
| 1E4369 |
IP67 Extender pour le contrôle sans fil du driver LED avec interface de gradation DALI basée sur la technologie Casambi.
Il dispose d'une sortie DALI2 avec la capacité de contrôler jusqu'à 40 luminaires.
Avec l'ajout d'une autre alimentation externe BUS DALI, il est possible de contrôler jusqu'à 64 appareils.
IP67 Extender est préréglé sur le profil DALI broadcast, ce qui signifie que tous les luminaires qui y sont connectés sont dimmables au même niveau.
En plus de la diffusion DALI broadcast d'autres modes de fonctionnement sont disponibles, tels que :
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
