Projecteurs
Dart Maxi
Code
1E3962DA
Température de couleur
3000K
80
80

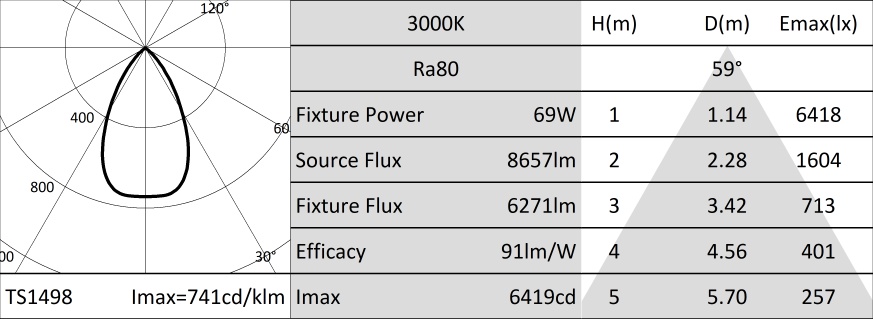

Distribution lumineuse
WFL
59°
59°
Output
68,9W
6271lm
6271lm
Alimentation
Contrôle
220-240Vac
DALI
DALI
Couleur
1 / 3
Données techniques
Source
LED Chip on Board haute efficacité Ra80.
La classe d'efficacité énergétique du produitC
Puissance nominale63W
Flux nominal8657lm
Indice de rendu des couleurs80
Rf84
Rg97
CCT nominale3000K
SDCM2
Durée utile (L80/B10)>50000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Optiques de précision à facettes convexes en aluminium anodisé spéculaire, diffuseur en verre moulé.
OptiqueRÉFLECTEUR
Ouverture du faisceauWFL
Rendement optique72%
Flux appareil6271lm
Efficacité lumineuse91lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium moulé sous pression anodisé et peint et bride de fixation en acier inox peint. Rotation de ± 45 ° sur le plan horizontal et de 0-180° sur le plan vertical.
Couleur et finitionFerrite
Poids6,7Kg
Degré de protectionIP66
Résistance mécaniqueIK10
CARACTÉRISTIQUES ÈLECTRIQUES
Fourni avec alimentation dimmable DALI. Précâblé avec 1,5 m de câble H07RN-F. Luminaire conforme à la norme EN 60598-2-22 pour l'alimentation électrique à partir d'un système de secours centralisé CPSS (Central Power Supply System), non intégrés au luminaire - zones à haut risque exclues. La puissance et le flux par défaut sont de 100% en AC et de 15% en DC.
Puissance installée69W
Alimentation220-240Vac 50/60Hz
Classe d'isolationCLASSE 1
Type de driver / ControleDALI - PUSH
Driver inclusOUI
Classe FOUI
SAFE FLICKERPstLM=<1 et SVM=<0,4 (IEC TR 61547-1 et IEC TR 63158), pour garantir une lumière plus confortable et sans danger
Température ambiante-25°C / +35°C
Installation
Bride de fixation avec réglage du pointage.
Notes
Système de contrôle Casambi disponible avec accessoire. Il adopte la solution technique "Waterblock Smart" qui prévoit le revêtement en résine des câbles de branchement, ce qui limite le risque de remontée de l'humidité vers le driver ou l'appareil. Le produit peut, à la demande, est soumis au traitement de cataphorèse. Version 110-277Vac disponible à la demande. Mise en service du système de contrôle par APP gratuit ; l'intervention d'un technicien spécialisé peut faire l'objet d'un devis sur demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Accessoires
1 / 2
| Code |
|---|
| 1E3094 |
Filtre lame de lumière.
Filtre holographique en PMMA effet lame de lumière.
À compléter avec un anneau porte-filtres.
Diamètre 168mm.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3096 |  |
Grille anti-éblouissement.
Il est possible d'enlever la croix centrale pour obtenir deux niveaux différents de contrôle de l'éblouissement.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3095 |  |
Écran asymétrique.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3026 | |
Plaque pour la rotation de l'appareil.
Acier inoxydable avec application de peinture en poudre.
| Code | Couleur | Dimensions ØxH mm | |||
|---|---|---|---|---|---|
| 1E3188 | | 150x352 |
Piquet de sol.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E2825 | |
Système d'accrochage sur mât.
Aluminium, anodisé avec application de peinture en poudre.
Mât Ø 60mm (+/-2mm).
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3097 | |
Système d'accrochage multiple sur mât.
Acier inoxydable avec application de peinture en poudre.
À compléter avec 1E2825.
Maximum 4 projecteurs.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3187 | |
Mât avec base.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3093 | |
Anneau porte-filtres.
Acier inoxydable avec application de peinture en poudre.
AxB 195x195mm.
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3098 | |
Système laser pour le pointage.
À appliquer par friction sur le corps du projecteur.
Acier inoxydable avec application de peinture en poudre.
Projecteur avec laser inclus.
| Code |
|---|
| 1E2769 |
Boitier de connexion linéaire IP66IP68.
5 pôles, de section max 1,5mm².
Diamètre du câble de 7 à 12mm.
1 / 2
| Code |
|---|
| 1E3048 |
Unité de commande sans fil IP67 avec interface DALI.
Il génère un bus DALI2 local, permettant une connexion directe à un driver LED à interface DALI.
Le module peut être utilisé uniquement dans un système fermé et ne peut être connecté à un réseau DALI déjà existant.
Le module est contrôlé sans fil à travers l'application Casambi pour smartphone et tablette via la technologie Bluetooth 5.0.
Les appareils créent automatiquement un réseau maillé sans fil adaptatif, robuste et fiable, permettant une gestion simple et efficace d'un grand nombre d'appareils.
L'unité de contrôle est préréglée sur le profil DALI 1CH, ce qui permet à l'appareil de contrôler un seul Driver DALI avec des commandes broadcast.
En plus du DALI broadcast, d'autres modes de fonctionnement sont disponibles, tels que :
- Bouton poussoir (normalement ouvert)
- Unité de contrôle 0/1-10V
- Unité de commande DALI Tunable White DT8
- Détecteur de présence
1 / 2
| Code |
|---|
| 1E4369 |
IP67 Extender pour le contrôle sans fil du driver LED avec interface de gradation DALI basée sur la technologie Casambi.
Il dispose d'une sortie DALI2 avec la capacité de contrôler jusqu'à 40 luminaires.
Avec l'ajout d'une autre alimentation externe BUS DALI, il est possible de contrôler jusqu'à 64 appareils.
IP67 Extender est préréglé sur le profil DALI broadcast, ce qui signifie que tous les luminaires qui y sont connectés sont dimmables au même niveau.
En plus de la diffusion DALI broadcast d'autres modes de fonctionnement sont disponibles, tels que :
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
1 / 2
| Code |
|---|
| A013A |
Parasurtenseur compatible avec les luminaires de CLASSE I.
Tension de fonctionnement 230-277Vac.
SPD type 2+3.
Tension maximale de décharge 10kV.
CLASSE I
IP67
1 / 2
| Code |
|---|
| A013C |
Parasurtenseur compatible avec les luminaires de CLASSE I.
Conformité aux protocoles de gestion DALI, DMX, 0-10V.
Tension de fonctionnement 230Vac.
SPD type 2+3.
Tension maximale de décharge 10kV.
CLASSE I
IP20
