Projecteurs
Dart Maxi
Code
1E3964EL
Température de couleur
3000K
80
80

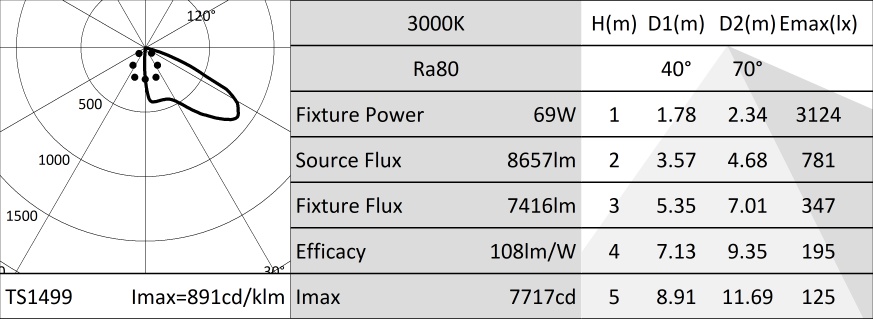

Distribution lumineuse
Asymétrique
Output
68,9W
7416lm
7416lm
Alimentation
Contrôle
220-240Vac
ON-OFF
ON-OFF
Couleur
1 / 3
Données techniques
Source
LED Chip on Board haute efficacité Ra80.
La classe d'efficacité énergétique du produitC
Puissance nominale63W
Flux nominal8657lm
Indice de rendu des couleurs80
Rf84
Rg97
CCT nominale3000K
SDCM2
Durée utile (L80/B10)>50000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Optique en aluminium pré-anodisé satiné très haute réflexion.
OptiqueASYMÉTRIQUE
Ouverture du faisceauASYM
Rendement optique86%
Flux appareil7416lm
Efficacité lumineuse108lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium moulé sous pression anodisé et peint et bride de fixation en acier inox peint. Rotation de ± 45 ° sur le plan horizontal et de 0-180° sur le plan vertical.
Couleur et finitionFerrite
Poids6,7Kg
Degré de protectionIP66
Résistance mécaniqueIK10
CARACTÉRISTIQUES ÈLECTRIQUES
Fourni avec alimentation électronique ON-OFF. Précâblé avec 1,5 m de câble H07RN-F.
Puissance installée69W
Alimentation220-240Vac 50/60Hz
Classe d'isolationCLASSE 1
Type de driver / ControleON-OFF
Driver inclusOUI
Classe FOUI
SAFE FLICKERPstLM=<1 et SVM=<0,4 (IEC TR 61547-1 et IEC TR 63158), pour garantir une lumière plus confortable et sans danger
Température ambiante-25°C / +35°C
Installation
Bride de fixation avec réglage du pointage.
Notes
Il adopte la solution technique "Waterblock Smart" qui prévoit le revêtement en résine des câbles de branchement, ce qui limite le risque de remontée de l'humidité vers le driver ou l'appareil. Le produit peut, à la demande, est soumis au traitement de cataphorèse. Version 110-277Vac disponible à la demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Accessoires
1 / 2
| Code |
|---|
| 1E3094 |
Filtre lame de lumière.
Filtre holographique en PMMA effet lame de lumière.
À compléter avec un anneau porte-filtres.
Diamètre 168mm.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3096 |  |
Grille anti-éblouissement.
Il est possible d'enlever la croix centrale pour obtenir deux niveaux différents de contrôle de l'éblouissement.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3095 |  |
Écran asymétrique.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3026 | |
Plaque pour la rotation de l'appareil.
Acier inoxydable avec application de peinture en poudre.
| Code | Couleur | Dimensions ØxH mm | |||
|---|---|---|---|---|---|
| 1E3188 | | 150x352 |
Piquet de sol.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E2825 | |
Système d'accrochage sur mât.
Aluminium, anodisé avec application de peinture en poudre.
Mât Ø 60mm (+/-2mm).
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3097 | |
Système d'accrochage multiple sur mât.
Acier inoxydable avec application de peinture en poudre.
À compléter avec 1E2825.
Maximum 4 projecteurs.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3187 | |
Mât avec base.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3093 | |
Anneau porte-filtres.
Acier inoxydable avec application de peinture en poudre.
AxB 195x195mm.
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3098 | |
Système laser pour le pointage.
À appliquer par friction sur le corps du projecteur.
Acier inoxydable avec application de peinture en poudre.
Projecteur avec laser inclus.
| Code |
|---|
| 1E2769 |
Boitier de connexion linéaire IP66IP68.
5 pôles, de section max 1,5mm².
Diamètre du câble de 7 à 12mm.
| Code |
|---|
| 1E2494 |
Boitier de connexion multiple IP68.
1 IN - 3 OUT 4 pôles, de section max 2,5mm².
Diamètre du câble de 6 à 12mm.
1 / 2
| Code |
|---|
| A013A |
Parasurtenseur compatible avec les luminaires de CLASSE I.
Tension de fonctionnement 230-277Vac.
SPD type 2+3.
Tension maximale de décharge 10kV.
CLASSE I
IP67
