Projecteurs

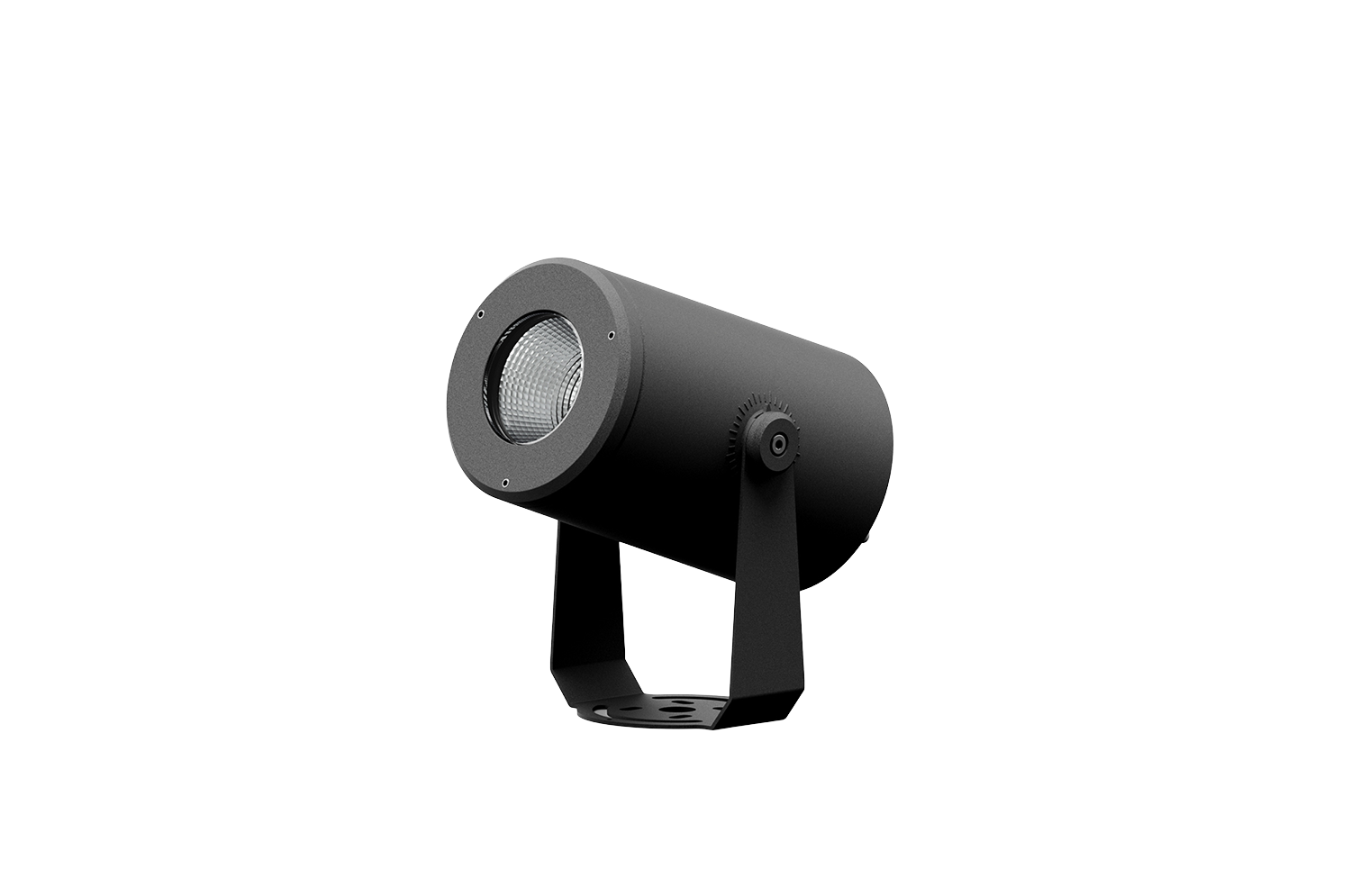

DART Round Small TW
Code
1E4038
Température de couleur
2700-5000K
80
80
Distribution lumineuse
FL
32°
32°
Output
4,2W
322-382lm
322-382lm
Alimentation
Contrôle
700mA
Couleur
WW
NW
CW
1 / 5
Données techniques
Source
Carte Tunable White composé d'émetteurs LED Ra80 haute efficacité qui permettent d'atteindre et de choisir une température de couleur entre 2700K et 5000K.
La classe d'efficacité énergétique du produitF
Puissance nominale4,2W
Flux nominalVoir les photométries
Indice de rendu des couleurs80
Rf83
Rg97
CCT nominaleVoir les photométries
Durée utile (L80/B10)>50000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Equipé d'une lentille en méthacrylate de précision et d'un filtre diffuseur.
OptiqueLENTILLE
Ouverture du faisceauFL
Rendement optique70%

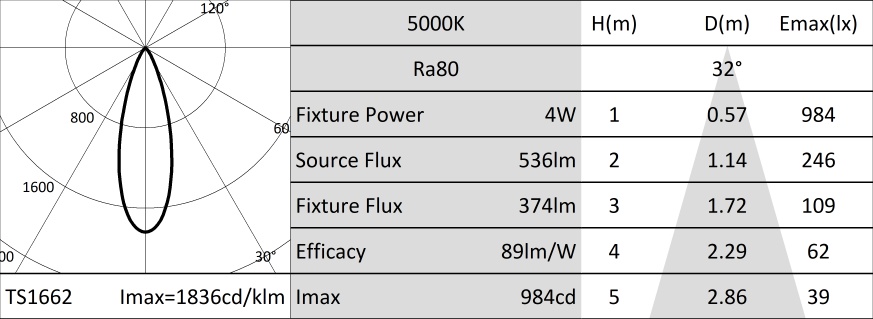

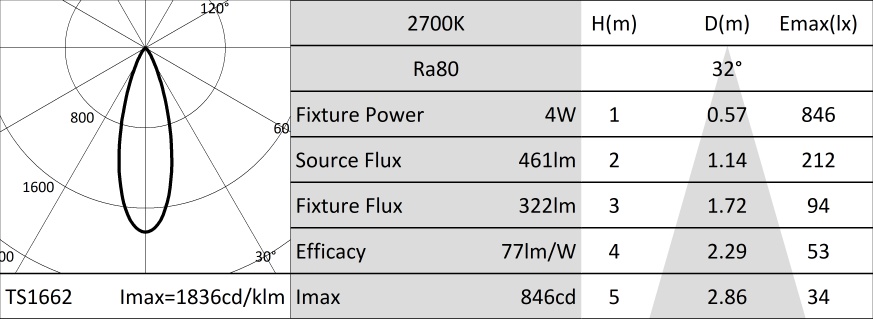

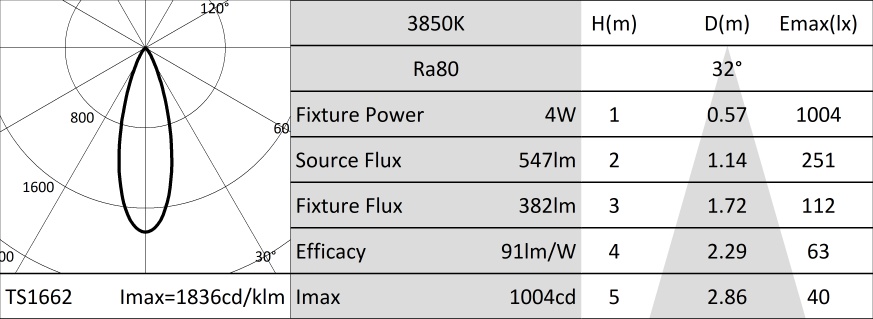

Flux appareilCW - 374lm
NW - 382lm
WW - 322lm
NW - 382lm
WW - 322lm
Efficacité lumineuseCW - 89lm/W
NW - 91lm/W
WW - 77lm/W
NW - 91lm/W
WW - 77lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium moulé sous pression anodisé et peint et bride de fixation en acier inox peint. Verre de fermeture trempé extra-clair.
Couleur et finitionFerrite
Poids1Kg
Degré de protectionIP66
Résistance mécaniqueIK10
CARACTÉRISTIQUES ÈLECTRIQUES
Driver électronique déporté avec interface DALI DT8. Le driver se situe dans un boîtier IP68 et permet de contrôler de 1 à 9 luminaire(s). Toutes les versions sont précâblées avec un câble d'alimentation H07RN-F de 1,5m de long (à raccorder au boîtier du driver IP68).
Puissance installée4W
Alimentation700mA
Classe d'isolationCLASSE 3
Driver inclusNON
Température ambiante-25°C / +35°C
Installation
Bride de fixation avec réglage du pointage. Rotation de ±60° à l'horizontale et de +90°/-45° à la verticale.
Notes
Système de contrôle Casambi disponible avec accessoire (seulement pour les produits en version DALI). Il adopte la solution technique "Waterblock Smart" qui prévoit le revêtement en résine des câbles de branchement, ce qui limite le risque de remontée de l'humidité vers le driver ou l'appareil. Le produit peut, à la demande, est soumis au traitement de cataphorèse. Version 110-277Vac disponible à la demande. Les valeurs relatives à la puissance de l'appareil ne tiennent pas compte de l'absorption du driver accessoire. Cette valeur dépend du choix du driver. Mise en service du système de contrôle par APP gratuit ; l'intervention d'un technicien spécialisé peut faire l'objet d'un devis sur demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel.
Codes relatifs
| Code |
|---|
| 1E4056 |
Driver Tunable White DALI - 700mA.
50W, LxHxP=220x80x120mm, 110-277Vac.
Boitier en aluminium IP68, revêtement gris par poudrage
Accessoires
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E4002 |  |
Filtre lame de lumière.
Filtre holographique en PMMA effet lame de lumière.
Complet avec anneau porte-filtre en alliage d'aluminium peint à la poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E4005 |  |
Grille anti-éblouissement.
La croix centrale est orientable de +/- 60° pour un contrôle parfait de l'éblouissement.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E4003 | |
Écran asymétrique.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E4004 | |
Ecran cylindrique.
Acier inoxydable avec application de peinture en poudre.
Version courte.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E4057 | |
Ecran cylindrique.
Acier inoxydable avec application de peinture en poudre.
Version longue.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3015 | |
Plaque pour la rotation de l'appareil.
Acier inoxydable avec application de peinture en poudre.
| Code | Couleur | Dimensions ØxH mm | |||
|---|---|---|---|---|---|
| 1E3016 | | 70x182 |
Piquet de sol.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code |
|---|
| 1E3048 |
Unité de commande sans fil IP67 avec interface DALI.
Il génère un bus DALI2 local, permettant une connexion directe à un driver LED à interface DALI.
Le module peut être utilisé uniquement dans un système fermé et ne peut être connecté à un réseau DALI déjà existant.
Le module est contrôlé sans fil à travers l'application Casambi pour smartphone et tablette via la technologie Bluetooth 5.0.
Les appareils créent automatiquement un réseau maillé sans fil adaptatif, robuste et fiable, permettant une gestion simple et efficace d'un grand nombre d'appareils.
L'unité de contrôle est préréglée sur le profil DALI 1CH, ce qui permet à l'appareil de contrôler un seul Driver DALI avec des commandes broadcast.
En plus du DALI broadcast, d'autres modes de fonctionnement sont disponibles, tels que :
- Bouton poussoir (normalement ouvert)
- Unité de contrôle 0/1-10V
- Unité de commande DALI Tunable White DT8
- Détecteur de présence
1 / 2
| Code |
|---|
| 1E4369 |
IP67 Extender pour le contrôle sans fil du driver LED avec interface de gradation DALI basée sur la technologie Casambi.
Il dispose d'une sortie DALI2 avec la capacité de contrôler jusqu'à 40 luminaires.
Avec l'ajout d'une autre alimentation externe BUS DALI, il est possible de contrôler jusqu'à 64 appareils.
IP67 Extender est préréglé sur le profil DALI broadcast, ce qui signifie que tous les luminaires qui y sont connectés sont dimmables au même niveau.
En plus de la diffusion DALI broadcast d'autres modes de fonctionnement sont disponibles, tels que :
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
