Luminaires encastrés dans le sol
Jedi Encastrable RGBW
L. 1216mm
Code
1E4247
Température de couleur
3000K
Distribution lumineuse
Grazing
17° / 80°
17° / 80°
Output
14,3W
1383lm
1383lm
Alimentation
Contrôle
220-240Vac
DMX RDM
DMX RDM
Couleur

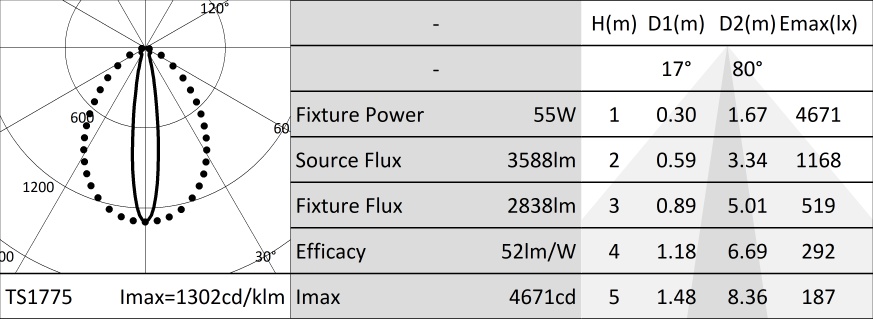

RGBW
RGB

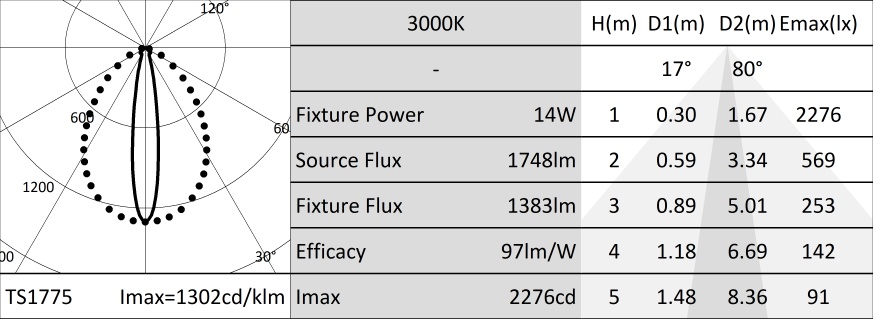

WHITE

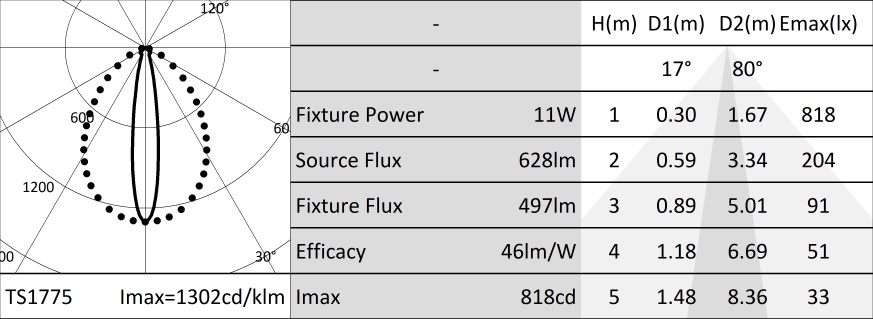

RED

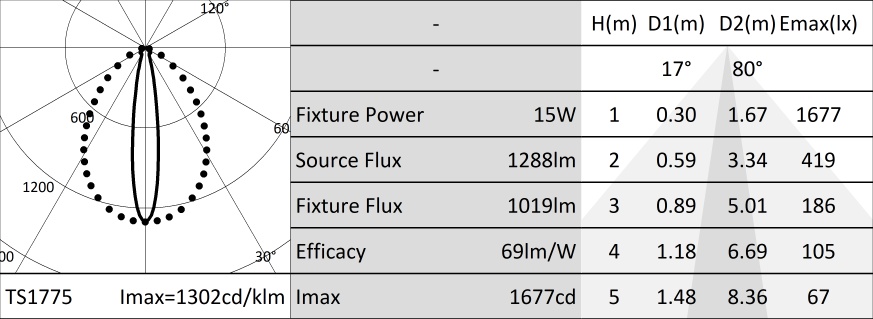

GREEN
BLUE
1 / 8
Données techniques
Source
Module LED multi-puces RGBW avec blanc de 3000K.
La classe d'efficacité énergétique du produitG
Puissance nominale45W
Flux nominalVoir les photométries
CCT nominaleVoir les photométries
SDCM2
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Groupe optique interne composé de lentille primaire cylindrique en verre, réflecteur en aluminium anodisé haute réflexion et filtre holographique intégré.
OptiqueHYBRIDE
Ouverture du faisceauGRZ
Rendement optique79%
Flux appareilRGBW - 2838lm
RGB - 1617lm
WHITE - 1383lm
RED - 497lm
GREEN - 1019lm
BLUE - 199lm
RGB - 1617lm
WHITE - 1383lm
RED - 497lm
GREEN - 1019lm
BLUE - 199lm
Efficacité lumineuseRGBW - 52lm/W
RGB - 41lm/W
WHITE - 97lm/W
RED - 46lm/W
GREEN - 69lm/W
BLUE - 14lm/W
RGB - 41lm/W
WHITE - 97lm/W
RED - 46lm/W
GREEN - 69lm/W
BLUE - 14lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium extrudé anodisé 15µ. Diffuseur plat en verre ultra-clair de 10 mm d'épaisseur. Cadre en acier inoxydable brossé (AISI 316). Corps de l'appareil résistant à une charge statique jusqu'à 20kN et aux actes de vandalisme (IK10). Verre antidérapant disponible à la demande.
Couleur et finitionAluminium
DimensionsL=1216mm
Poids7,5Kg
Degré de protectionIP66,IP67,IP68,IP69
Résistance mécaniqueIK10
CARACTÉRISTIQUES ÈLECTRIQUES
Alimentation électronique intégrée. Contrôlé par protocole DMX - RDM qui permet la programmation des appareils à distance (pas de DIP switch) via la ligne de données DMX. Alimentation traversante avec 1 mètre de câble et connecteurs 3 pôles IP68. Connexion de ligne DMX traversante avec connecteurs à panneau IP68 à 5 pôles. La programmation des appareils s'effectue à l'aide du programmateur USB-RDM (à commander à part).
Puissance installéeVoir les photométries
Alimentation220-240Vac 50/60Hz
Classe d'isolationCLASSE 1
Type de driver / ControleDMX RDM
Driver inclusOUI
Classe FOUI
SAFE FLICKERPstLM=<1 et SVM=<0,4 (IEC TR 61547-1 et IEC TR 63158), pour garantir une lumière plus confortable et sans danger
Température ambiante-25°C / +35°C
Installation
À compléter avec un boîtier en aluminium anodisé spécifique pour une installation linéaire.
Notes
Disponible également à la demande avec commande sans fil LMS Casambi. Les photométries indiquent les valeurs maximales d'émission de l'appareil. Il adopte la solution technique "Waterblock Smart" qui prévoit le revêtement en résine des câbles de branchement, ce qui limite le risque de remontée de l'humidité vers le driver ou l'appareil. Version 110-277Vac disponible à la demande. IP68 : le projecteur ne peut pas être installé sous l'eau de façon permanente, mais il peut tout de même supporter une immersion temporaire accidentelle à 2 mètres de profondeur (max.24h). IP69 : conforme à la norme IEC/EN 60529.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Codes relatifs
| Code | L mm | ||||
|---|---|---|---|---|---|
| 1E3509 | 1218 |
Boîtier en aluminium anodisé extrudé.
Accessoires
| Code |
|---|
| 1E2495 |
Clé TORX L-Key. Tête TORX TX 30.
| Code |
|---|
| 1E2767 |
Programmateur USB-RDM.
Programmateur d'adresses DMX-RDM (Remote Device Management).
S'utilise avec le logiciel "RDM Targetti" à télécharger gratuitement sur le site Targetti dans la rubrique téléchargement.
Utilisable avec tous les produits RGBW.
Le programmateur USB-RDM est capable d'adresser les appareils DMX-RDM s'il n'y a pas d'élément tampon ni de splitter DMX sur la ligne.
Reportez-vous aux instructions pour davantage de détails.
| Code |
|---|
| A077 |
my-SCENARIO Show Store.
Interface DMX programmable intégrant les dernières innovations pour le contrôle de l'éclairage dans les applications architecturales et de divertissement.
L'interface est dotée de ports USB Type-C et Ethernet pour la programmation et le contrôle à distance.
La centrale peut être entièrement programmée avec le logiciel ESA Pro 2 (disponible pour les utilisateurs Windows et Mac) ou via des applications mobiles telles que Arcolis (disponible pour les appareils iOS et Android).
Elle est également entièrement personnalisable : cartographie des pixels, gestion des trigger, configuration des patchs et bien plus encore.
Le système offre beaucoup de possibilités pour le pilotage de différentes installations lumineuses : contrôle multizone (possibilité de gérer jusqu'à 5 zones indépendantes), plusieurs triggers (heure/date, Sunrise/Sunset, ports d'entrée et commandes TCP/UDP), gestion des canaux 16 bits, récupération complète après une coupure de courant, jusqu'à 99 scènes mémorisables et 1 024 canaux DMX.
Le clavier intuitif rétro-éclairé est doté de 10 boutons prédéfinis pour un usage simplifié par l'utilisateur.
| Code |
|---|
| 1T6499 |
myScenario Wall.
Contrôleur DMX avec écran tactile en verre pour projets architecturaux.
Peut contrôler 2 univers DMX (2x 512 canaux).
Fonctionnement individuel ou connecté à un ordinateur via un port USB.
Le logiciel pour la réalisation des scénarios est compris (à télécharger sur le site Targetti).
Possibilité de gérer 10 zones lumineuses et 50 scénarios par zone.
Les touches tactiles permettent de modifier et de sélectionner les scénarios programmés.
Câble USB inclus.
Utilisable avec tous les produits RGBW.
1 / 2
| Code |
|---|
| A013A |
Parasurtenseur compatible avec les luminaires de CLASSE I.
Tension de fonctionnement 230-277Vac.
SPD type 2+3.
Tension maximale de décharge 10kV.
CLASSE I
IP67
