Systèmes d'éclairage
Ivy Projecteur sur tige
Code
1E4291EL
Température de couleur
3500K
90
90

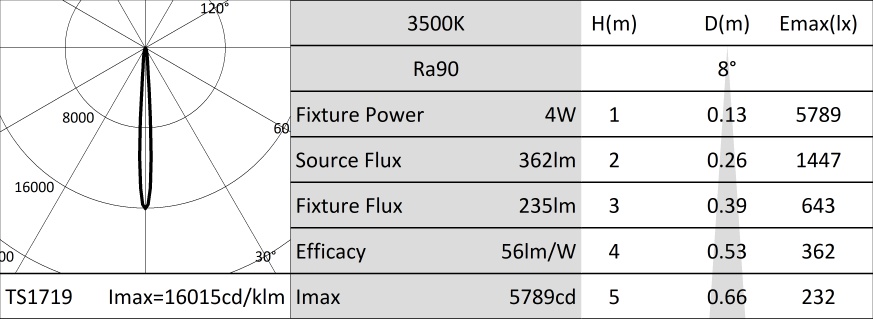

Distribution lumineuse
NSP
8°
8°
Output
4,2W
235lm
235lm
Alimentation
Contrôle
48Vdc
Couleur
1 / 3
Données techniques
Source
Émetteur LED Ra90.
La classe d'efficacité énergétique du produitF
Puissance nominale3,8W
Flux nominal362lm
Indice de rendu des couleurs90
Rf94
Rg99
CCT nominale3500K
Durée utile (L80/B10)>50000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Ouverture de faisceau NSP. Optique composée d'une lentille en PMMA de qualité optique et d'un filtre holographique diffusant.
OptiqueLENTILLE
Ouverture du faisceauNSP
Rendement optique65%
Flux appareil235lm
Efficacité lumineuse56lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps cylindrique en aluminium obtenu par usinage avec des machines à commande numérique et traitement d'anodisation noire d'une épaisseur minimale de 15µ. Écran de fermeture en verre trempé extra-clair. Articulation avec anneau de blocage en aluminium et suspension rigide en aluminium anodisé noir. Possibilité de réglage à 90° du corps optique sur le plan vertical (blocage du pointage à friction) et à 355° sur le plan horizontal avec possibilité de blocage mécanique de la visée sans système d'outillage. Composants électroniques logés à l'intérieur d'un boîtier en polymère thermoplastique protégé par des joints en caoutchouc de silicone.
Couleur et finitionAnodisé noir
DimensionsL=148mm
Poids0,52Kg
VersionON-OFF
Degré de protectionIP65
CARACTÉRISTIQUES ÈLECTRIQUES
Puissance installée4W
Alimentation48Vdc
Classe d'isolationCLASSE 3
Classe FOUI
Température ambiante-25°C / +35°C
Installation
Système d'accrochage rapide des modules au moyen de clips en aluminium anodisé. Positionnement "libre" en tout point du profil du système et serrage mécanique avec clé hexagonale. Préparé pour une connexion en série à l'aide d'un câble de connexion H05RN-F (0,15m + 0,15m) complet de connecteurs miniaturisés mâle/femelle IP65.
Notes
Version électroniques ON-OFF.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Codes relatifs
1 / 2
| Code | Couleur | Driver | |||
|---|---|---|---|---|---|
| 1E4169 |  | ON-OFF |
Boîtier du driver 48Vdc (IP65).
L=450mm 90W.
Livré avec câble de connexion H05RN-F (0,15m + 0,15m) complet avec connecteurs mâle/femelle IP65 pour 220V et connecteur femelle miniaturisé IP65 pour 48V.
1 / 2
| Code | Couleur | Driver | |||
|---|---|---|---|---|---|
| 1E4175 | | ON-OFF |
Boîtier du driver 48Vdc (IP65).
L=450mm 150W.
Livré avec câble de connexion H05RN-F (0,15m + 0,15m) complet avec connecteurs mâle/femelle IP65 pour 220V et connecteur femelle miniaturisé IP65 pour 48V.
| Code | IP | Sortie en tension | Alimentation | Puissance | Dimensions LxHxP mm |
|---|---|---|---|---|---|
| 1E2320 | IP67 | 48Vdc | 220-240Vac | 70W | 225x51x65 |
| 1E2321 | IP67 | 48Vdc | 220-240Vac | 150W | 225x51x65 |
Alimentation électronique ON-OFF.
Longueur du câble 0,5m (IN et OUT).
À compléter avec un kit de connexion 1E4184.
À compléter avec un kit de connexion 1E4184.
| Code | IP | Sortie en tension | Alimentation | Puissance | Dimensions LxHxP mm |
|---|---|---|---|---|---|
| 1T6917EL | IP20 | 48Vdc | 220-240Vac | 60W | 225x36x60 |
| 1T6916EL | IP20 | 48Vdc | 220-240Vac | 130W | 240x49x60 |
Alimentation électronique ON-OFF.
À compléter avec un kit de connexion 1E4184.
À compléter avec un kit de connexion 1E4184.
Accessoires
1 / 2
| Code | L mm | ||||
|---|---|---|---|---|---|
| 1E4270 | 500 | ||||
| 1E4181 | 1000 | ||||
| 1E4182 | 2000 | ||||
| 1E4183 | 3000 |
Câble de connexion complet de connecteurs mâle/femelle.
| Code |
|---|
| 1E4171 |
Micro tournevis à tête hexagonale (diamètre 0,9mm) pour le câblage du kit de connexion 1E4184.
| Code |
|---|
| 1E4184 |
Kit de connexion 24/48V.
Câble non inclus. Diamètre maximal du câble 7,5mm. A utiliser pour des longueurs supérieures à 3m.
Câble non inclus. Diamètre maximal du câble 7,5mm. A utiliser pour des longueurs supérieures à 3m.
| Code |
|---|
| 1E2769 |
Boitier de connexion linéaire IP66IP68.
5 pôles, de section max 1,5mm².
Diamètre du câble de 7 à 12mm.
