Projecteurs

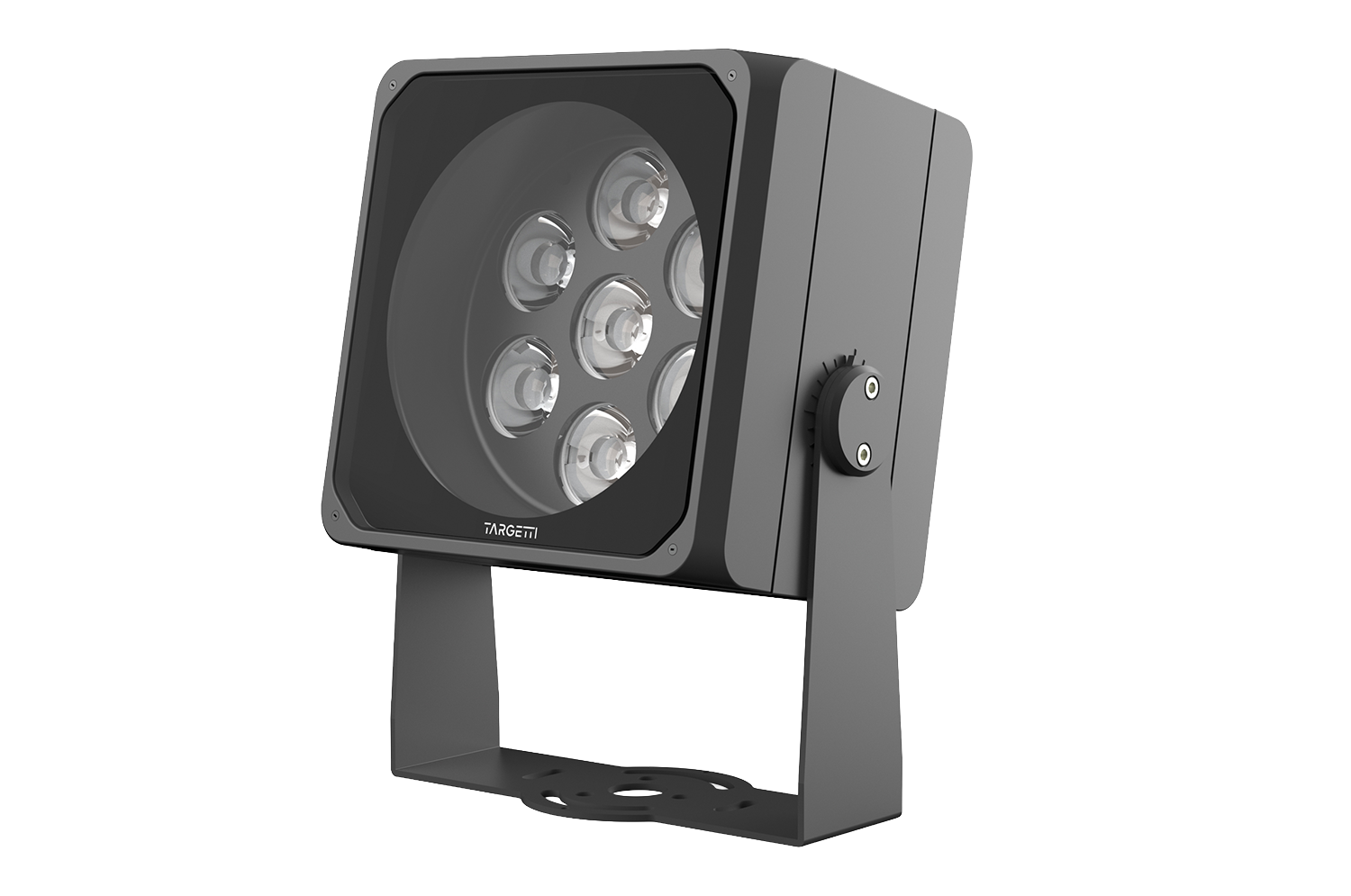

Dart Maxi
Code
1E4458EL
Température de couleur
3000K
80
80
Distribution lumineuse
NSP
5°
5°
Output
16,6W
1310lm
1310lm
Alimentation
Contrôle
220-240Vac
ON-OFF
ON-OFF
Couleur
1 / 3
Données techniques
Source
LED Chip on Board haute efficacité Ra80.
La classe d'efficacité énergétique du produitE
Puissance nominale14W
Flux nominal1610lm
Indice de rendu des couleurs80
Rf85
Rg96
CCT nominale3000K
SDCM3
Durée utile (L80/B10)>50000h tq +25°C

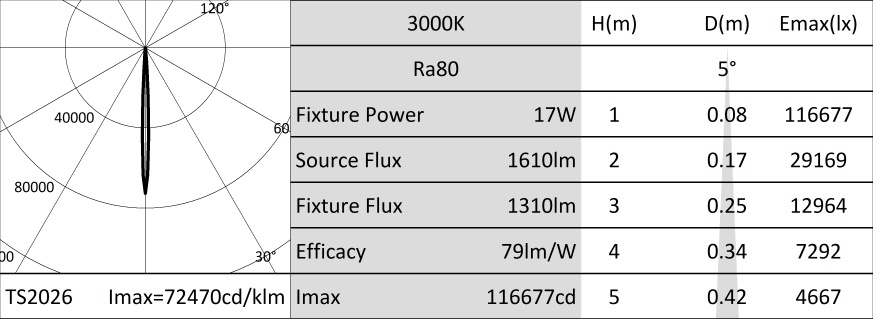

CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Optique avec lentilles en méthacrylate de précision et filtre diffuseur.
OptiqueLENTILLES
Ouverture du faisceauNSP
Rendement optique81%
Flux appareil1310lm
Efficacité lumineuse79lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium moulé sous pression anodisé et peint et bride de fixation en acier inox peint. Rotation de ± 45 ° sur le plan horizontal et de 0-180° sur le plan vertical.
Couleur et finitionFerrite
Poids6,7Kg
Degré de protectionIP66
Résistance mécaniqueIK10
CARACTÉRISTIQUES ÈLECTRIQUES
Fourni avec alimentation électronique ON-OFF. Précâblé avec 1,5 m de câble H07RN-F.
Puissance installée17W
Alimentation220-240Vac 50/60Hz
Classe d'isolationCLASSE 1
Type de driver / ControleON-OFF
Driver inclusOUI
Classe FOUI
SAFE FLICKERPstLM=<1 et SVM=<0,4 (IEC TR 61547-1 et IEC TR 63158), pour garantir une lumière plus confortable et sans danger
Température ambiante-25°C / +35°C
Installation
Bride de fixation avec réglage du pointage.
Notes
Il adopte la solution technique "Waterblock Smart" qui prévoit le revêtement en résine des câbles de branchement, ce qui limite le risque de remontée de l'humidité vers le driver ou l'appareil. Le produit peut, à la demande, est soumis au traitement de cataphorèse. Version 110-277Vac disponible à la demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Accessoires
1 / 2
| Code |
|---|
| 1E3094 |
Filtre lame de lumière.
Filtre holographique en PMMA effet lame de lumière.
À compléter avec un anneau porte-filtres.
Diamètre 168mm.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3096 |  |
Grille anti-éblouissement.
Il est possible d'enlever la croix centrale pour obtenir deux niveaux différents de contrôle de l'éblouissement.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3095 |  |
Écran asymétrique.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3026 | |
Plaque pour la rotation de l'appareil.
Acier inoxydable avec application de peinture en poudre.
| Code | Couleur | Dimensions ØxH mm | |||
|---|---|---|---|---|---|
| 1E3188 | | 150x352 |
Piquet de sol.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E2825 | |
Système d'accrochage sur mât.
Aluminium, anodisé avec application de peinture en poudre.
Mât Ø 60mm (+/-2mm).
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3097 | |
Système d'accrochage multiple sur mât.
Acier inoxydable avec application de peinture en poudre.
À compléter avec 1E2825.
Maximum 4 projecteurs.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3187 | |
Mât avec base.
Acier inoxydable avec application de peinture en poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3093 | |
Anneau porte-filtres.
Acier inoxydable avec application de peinture en poudre.
AxB 195x195mm.
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E3098 | |
Système laser pour le pointage.
À appliquer par friction sur le corps du projecteur.
Acier inoxydable avec application de peinture en poudre.
Projecteur avec laser inclus.
| Code |
|---|
| 1E2769 |
Boitier de connexion linéaire IP66IP68.
5 pôles, de section max 1,5mm².
Diamètre du câble de 7 à 12mm.
| Code |
|---|
| 1E2494 |
Boitier de connexion multiple IP68.
1 IN - 3 OUT 4 pôles, de section max 2,5mm².
Diamètre du câble de 6 à 12mm.
1 / 2
| Code |
|---|
| A013A |
Parasurtenseur compatible avec les luminaires de CLASSE I.
Tension de fonctionnement 230-277Vac.
SPD type 2+3.
Tension maximale de décharge 10kV.
CLASSE I
IP67
