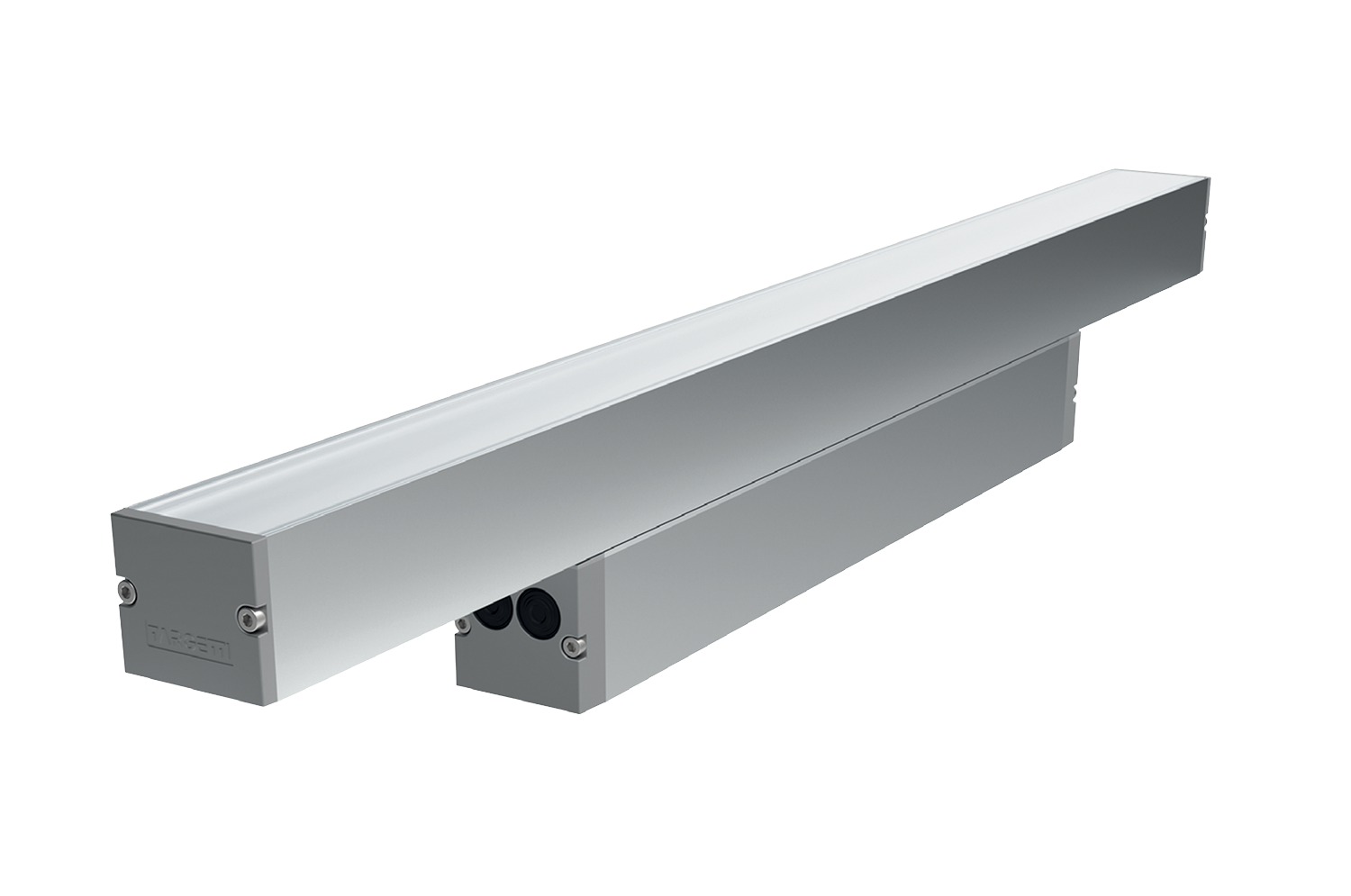

Projecteurs de surface
Jedi Compact Indoor
Driver intégré-amovible - L. 850mm
Code
1T6774DA
Température de couleur
4000K
90
90

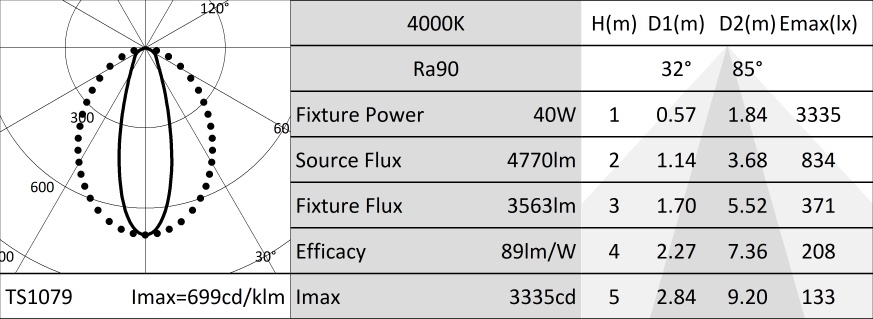

Distribution lumineuse
FL
32°
32°
Output
40W
3563lm
3563lm
Alimentation
Contrôle
220-240Vac
DALI
DALI
Couleur
1 / 3
Données techniques
Source
Cartes linéaires LED High Power Ra90.
La classe d'efficacité énergétique du produitE
Puissance nominale36W
Flux nominal4770lm
Indice de rendu des couleurs90
Rf89,8
Rg98,7
CCT nominale4000K
SDCM3
Durée utile (L80/B10)>50000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Groupe optique interne composé de lentille primaire cylindrique en verre, réflecteur en aluminium anodisé haute réflexion et filtre holographique intégré. Version Flood.
OptiqueHYBRIDE
Ouverture du faisceauFL
Rendement optique75%
Flux appareil3563lm
Efficacité lumineuse89lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium extrudé anodisé 15µ. Diffuseur plat en polycarbonate de 1,8mm d'épaisseur amovible (pour pouvoir insérer les accessoires). Boîtier d'alimentation amovible. Corps de l'appareil orientable pouvant être éloigné de la surface d'installation au moyen de brides accessoires.
Couleur et finitionAluminium
DimensionsL=850mm
Poids2,1Kg
VersionDRIVER INTÉGRÉ-AMOVIBLE
Degré de protectionIP40
CARACTÉRISTIQUES ÈLECTRIQUES
Driver intégré/amovible. Fourni avec alimentation DALI, pré-câblé avec 1 mètre de câble de 5x0,75mm² de section. Le driver est amovible et peut être placé dans une autre position tout en restant branché (câble de 0,5m). Luminaire conforme à la norme EN 60598-2-22 pour l'alimentation électrique à partir d'un système de secours centralisé CPSS (Central Power Supply System), non intégrés au luminaire - zones à haut risque exclues. La puissance et le flux par défaut sont de 100% en AC et de 100% en DC.
Puissance installée40W
Alimentation220-240Vac 50/60Hz
Classe d'isolationCLASSE 1
Type de driver / ControleDALI
Driver inclusOUI
Classe FOUI
SAFE FLICKERPstLM=<1 et SVM=<0,4 (IEC TR 61547-1 et IEC TR 63158), pour garantir une lumière plus confortable et sans danger
Température ambiante0°C / +25°C
Installation
À compléter avec des brides de fixation fixes ou orientables en acier inoxydable.
Notes
Une grille accessoire anti-éblouissement est disponible pour toutes les versions. Système de contrôle Casambi disponible avec accessoire. Mise en service du système de contrôle par APP gratuit ; l'intervention d'un technicien spécialisé peut faire l'objet d'un devis sur demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Codes relatifs
| Code |
|---|
| 1T6940 |
Jeu de brides longues pour la pose sur des surfaces (2 pièces).
Rotation +/-145°.
| Code | H mm | ||||
|---|---|---|---|---|---|
| 1T6800 | 52 |
Jeu de brides moyennes pour la pose sur des surfaces (2 pièces).
Pour la version avec driver intégré.
Rotation +/-90°.
Accessoires
| Code | L mm | ||||
|---|---|---|---|---|---|
| 1T6795 | 278 |
Grille anti-éblouissement symétrique.
Montage à l'intérieur du produit.
Pour les versions Spot, Flood et Grazing.
À commander dans les quantités suivantes pour chaque longueur d'appareil : 1 pour la version de 289mm, 2 pour la version de 570mm, 3 pour la version de 850mm, 4 pour la version de 1130mm.
| Code |
|---|
| 1T6806 |
Jeu de brides pour la pose du boîtier du driver sur des surfaces (2 pièces).
Brides à encliquetage.
1 / 2
| Code |
|---|
| 1T5349 |
Unité de commande sans fil IP20 avec interface DALI.
Il génère un bus DALI2 local, permettant une connexion directe à un driver LED à interface DALI.
Le module peut être utilisé uniquement dans un système fermé et ne peut être connecté à un réseau DALI déjà existant.
Le module est contrôlé sans fil à travers l'application Casambi pour smartphone et tablette via la technologie Bluetooth 5.0.
Les appareils créent automatiquement un réseau maillé sans fil adaptatif, robuste et fiable, permettant une gestion simple et efficace d'un grand nombre d'appareils.
L'unité de contrôle est préréglée sur le profil DALI 1CH, ce qui permet à l'appareil de contrôler un seul Driver DALI avec des commandes broadcast.
En plus du DALI broadcast, d'autres modes de fonctionnement sont disponibles, tels que :
- Bouton poussoir (normalement ouvert)
- Unité de contrôle 0/1-10V
- Unité de commande DALI Tunable White DT8
- Détecteur de présence
1 / 2
| Code |
|---|
| 2T0131 |
IP20 Extender pour le contrôle sans fil du driver LED avec interface de gradation DALI (ou 1-10V) basée sur la technologie Casambi.
Il dispose d'une sortie DALI2 avec la capacité de contrôler jusqu'à 40 luminaires.
Avec l'ajout d'une autre alimentation externe BUS DALI, il est possible de contrôler jusqu'à 64 appareils.
IP20 Extender est préréglé sur le profil DALI broadcast, ce qui signifie que tous les luminaires qui y sont connectés sont dimmables au même niveau.
En plus de la diffusion DALI broadcast d'autres modes de fonctionnement sont disponibles, tels que :
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
