Suspensions
CCTEvo Tube 180
VWFL
Code
1T9683DA
Température de couleur
2700K
90
90

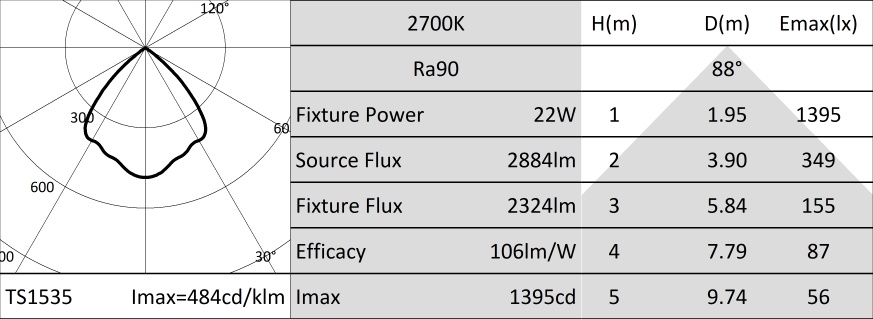

Distribution lumineuse
VWFL
88°
88°
Output
22W
2324lm
2324lm
Alimentation
Contrôle
230Vac 50Hz
DALI
DALI
Couleur
1 / 3
Données techniques
Source
LED Chip on Board haute efficacité Ra90. Ra80 à la demande.
La classe d'efficacité énergétique du produitE
Puissance nominale19,6W
Flux nominal2884lm
Indice de rendu des couleurs90
Rf92
Rg99
CCT nominale2700K
Durée utile (L80/B10)>50000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Anneau cut-off de finition en matériau thermoplastique. Optique VWFL pour une couverture large et une grande uniformité de l'éclairage. Optique à haute efficacité lumineuse, composée d'un réflecteur thermoplastique avec métallisation spéculaire et revêtement de protection anti-rayures, paralume en acrylique holographique et diffuseur, récupérateur interne en thermoplastique blanc très haute réflexion.
OptiqueRÉFLECTEUR
Ouverture du faisceauVWFL
Rendement optique81%
Flux appareil2324lm
Efficacité lumineuse106lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium peint. Structure interne en acier galvanisé et dissipateur thermique passif en aluminium moulé sous pression avec traitement de protection par cataphorèse.
Couleur et finitionNoir profond
Poids1,8Kg
Degré de protectionIP20
CARACTÉRISTIQUES ÈLECTRIQUES
Driver intégré dans le corps de l'appareil, dans la version dimmable DALI. Luminaire conforme à la norme EN 60598-2-22 pour l'alimentation électrique à partir d'un système de secours centralisé CPSS (Central Power Supply System), non intégrés au luminaire - zones à haut risque exclues. La puissance et le flux par défaut sont de 100% en AC et de 100% en DC.
Puissance installée22W
Alimentation230Vac 50Hz
Classe d'isolationCLASSE 1
Type de driver / ControleDALI - PUSH
Driver inclusOUI
Classe FOUI
SAFE FLICKERPstLM=<1 et SVM=<0,4 (IEC TR 61547-1 et IEC TR 63158), pour garantir une lumière plus confortable et sans danger
Température ambiante0°C / +25°C
Installation
À compléter avec un système de fixation en suspension, au plafond ou sur rail.
Notes
Système de contrôle Casambi disponible avec accessoire. Mise en service du système de contrôle par APP gratuit ; l'intervention d'un technicien spécialisé peut faire l'objet d'un devis sur demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Codes relatifs
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1T9692 |  |
Kit pour la pose en plafonnier.
Pour CCTEVO Tube 180.
1 / 2
| Code | Couleur | Driver | L mm | ||
|---|---|---|---|---|---|
| 1T9694DA | | DALI | 2000 |
Kit de fixation en suspension.
Pour CCTEVO Tube 180.
1 / 2
| Code | Couleur | Driver | |||
|---|---|---|---|---|---|
| 1T9688DA | | DALI |
Kit pour rail.
Pour CCTEVO Tube 180.
1 / 2
| Code | Couleur | Driver | L mm | ||
|---|---|---|---|---|---|
| 1T9690DA | | DALI | 2000 |
Kit de fixation en suspension pour rail.
Pour CCTEVO Tube 180.
Accessoires
1 / 2
| Code |
|---|
| 1T5349 |
Unité de commande sans fil IP20 avec interface DALI.
Il génère un bus DALI2 local, permettant une connexion directe à un driver LED à interface DALI.
Le module peut être utilisé uniquement dans un système fermé et ne peut être connecté à un réseau DALI déjà existant.
Le module est contrôlé sans fil à travers l'application Casambi pour smartphone et tablette via la technologie Bluetooth 5.0.
Les appareils créent automatiquement un réseau maillé sans fil adaptatif, robuste et fiable, permettant une gestion simple et efficace d'un grand nombre d'appareils.
L'unité de contrôle est préréglée sur le profil DALI 1CH, ce qui permet à l'appareil de contrôler un seul Driver DALI avec des commandes broadcast.
En plus du DALI broadcast, d'autres modes de fonctionnement sont disponibles, tels que :
- Bouton poussoir (normalement ouvert)
- Unité de contrôle 0/1-10V
- Unité de commande DALI Tunable White DT8
- Détecteur de présence
1 / 2
| Code |
|---|
| 2T0131 |
IP20 Extender pour le contrôle sans fil du driver LED avec interface de gradation DALI (ou 1-10V) basée sur la technologie Casambi.
Il dispose d'une sortie DALI2 avec la capacité de contrôler jusqu'à 40 luminaires.
Avec l'ajout d'une autre alimentation externe BUS DALI, il est possible de contrôler jusqu'à 64 appareils.
IP20 Extender est préréglé sur le profil DALI broadcast, ce qui signifie que tous les luminaires qui y sont connectés sont dimmables au même niveau.
En plus de la diffusion DALI broadcast d'autres modes de fonctionnement sont disponibles, tels que :
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
