Systèmes d'éclairage
Fortyeight Rail
trimless deep - encastré
Code
9500-1/W2-TA1
Température de couleur
Distribution lumineuse
Output
Alimentation
Contrôle
0-60Vdc
Couleur
1 / 2
Données techniques
Concept
Rail standard à 4 conducteurs en très basse tension
CARACTÉRISTIQUES MÉCANIQUES
Rail électrifié en aluminium extrudé peint en blanc. Conducteurs en cuivre isolés en PVC.
Couleur et finitionBlanc
DimensionsL=1000mm
Poids1,6Kg
VersionTRIMLESS DEEP
CARACTÉRISTIQUES ÈLECTRIQUES
La tension d'alimentation doit être de 48 Vcc et le courant d'alimentation ne doit pas dépasser 15A.
Alimentation0-60Vdc
Classe d'isolationCLASSE 3
Driver inclusNON
Classe FOUI
Installation
Version Trimless Deep - peut être installée dans le faux plafond au moyen des accessoires dédiés. Permet d'installer l'appareil linéaire Logico30 de manière à ce qu'il soit caché pour un effet de lumière rase. Tous les rails sont équipés de bouchons de fermeture, à utiliser sur le dernier rail de la ligne (à chaque profilé correspond un bouchon spécifique pour sa taille).
Notes
Mise en service du système de contrôle par APP gratuit ; l'intervention d'un technicien spécialisé peut faire l'objet d'un devis sur demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie.
Codes relatifs
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1T7171 |  |

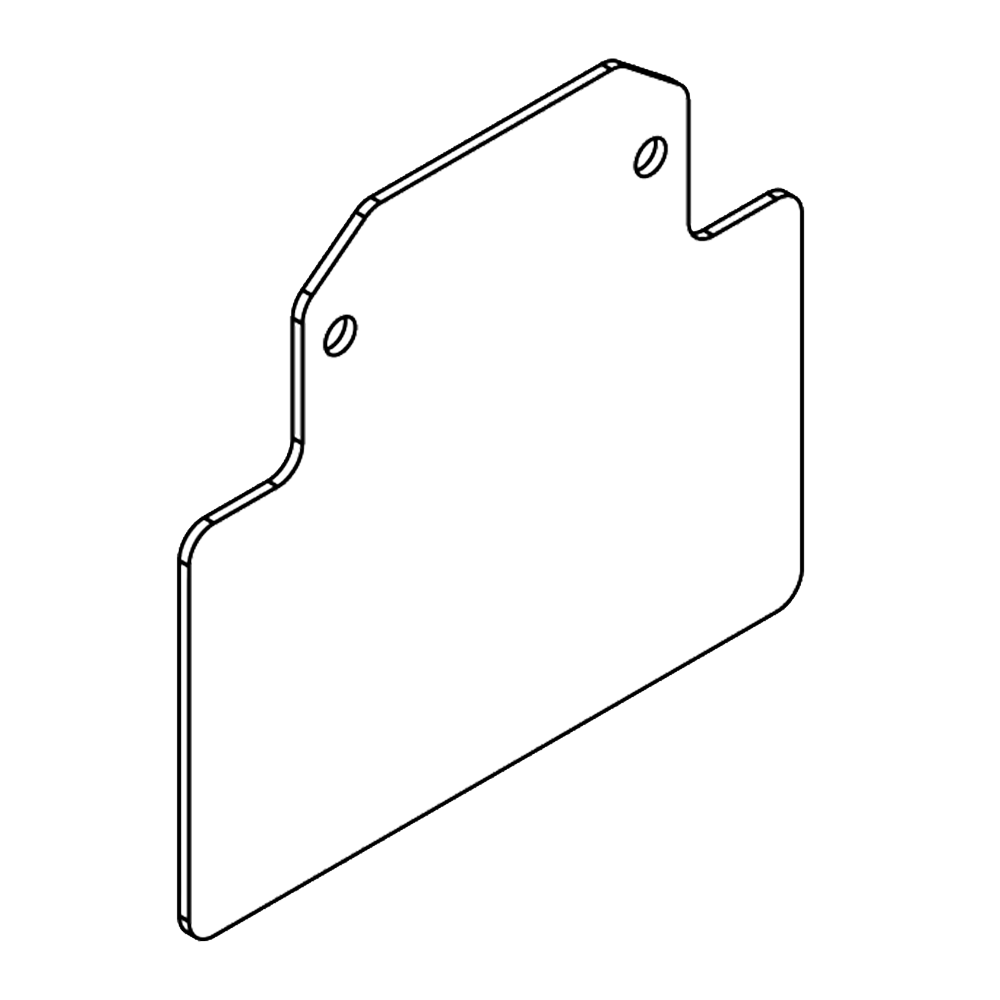

Bouchon de fermeture pour rail Trimless Deep.
2x
1 / 2
| Code |
|---|
| 1T9583 |

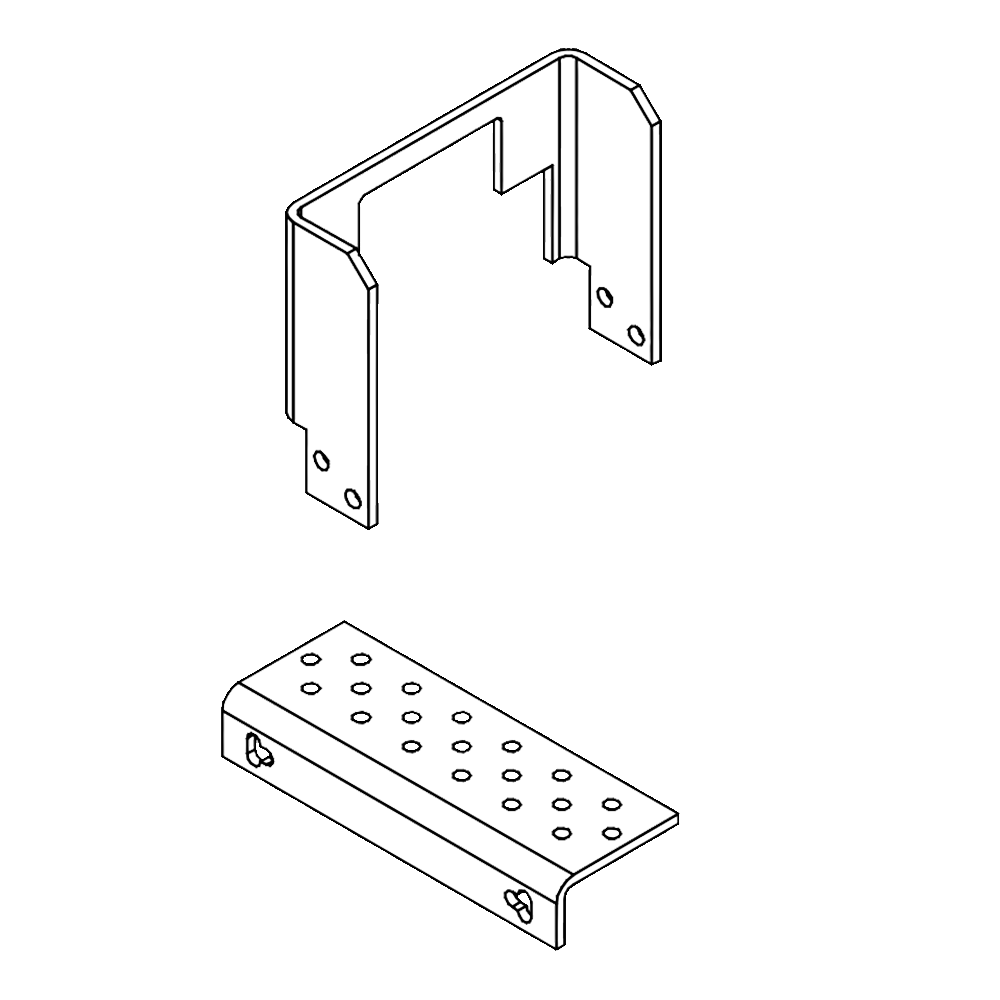

KIT constitué par 4 brides latérales et 2 brides de renfort pour le rail version Trimless Deep.
| Code | Dimensions LxHxP mm | Puissance | Alimentation | Sortie en tension | IP |
|---|---|---|---|---|---|
| 1T6917EL | 225x36x60 | 60W | 220-240Vac | 48Vdc | IP20 |
| 1T6916EL | 240x49x60 | 130W | 220-240Vac | 48Vdc | IP20 |
| 1T7403EL | 251x37x90 | 210W | 110-277Vac | 48Vdc | IP67 |
Alimentation électronique ON-OFF.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 9501-S/W-E | |
Partie finale de l'alimentation non polarisée.
Accessoires
| Code | Couleur | ||||
|---|---|---|---|---|---|
| S-9500/314-W2 | |
Bride de renfort pour jonction directe pour les applications trimless ou trimless deep.
| Code |
|---|
| S-9000/T |
Outil de découpe des conducteurs, à utiliser s'il est nécessaire de découper le rail sur mesure lors de l'installation.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 9511/W-E | |
Jonction en L non polarisée pour les versions trimless, trimless deep et section en H.
Pour les montages encastrés, les rails doivent être préalablement coupés à 45°.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 9503-S/W-E | |
Jonction passante non polarisée.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 9518-S/W-E | |
Connecteur flexible non polarisé.
1 / 2
| Code |
|---|
| 2T0131 |
IP20 Extender pour le contrôle sans fil du driver LED avec interface de gradation DALI (ou 1-10V) basée sur la technologie Casambi.
Il dispose d'une sortie DALI2 avec la capacité de contrôler jusqu'à 40 luminaires.
Avec l'ajout d'une autre alimentation externe BUS DALI, il est possible de contrôler jusqu'à 64 appareils.
IP20 Extender est préréglé sur le profil DALI broadcast, ce qui signifie que tous les luminaires qui y sont connectés sont dimmables au même niveau.
En plus de la diffusion DALI broadcast d'autres modes de fonctionnement sont disponibles, tels que :
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
