Bornes
Lucera Bornes TW
Code
E009MFTUWD8FE
Température de couleur
2700-5000K
80
80
Distribution lumineuse
MWFL
46°
46°
Output
4,8W
249-323lm
249-323lm
Alimentation
Contrôle
120-240Vac
DALI DT8
DALI DT8
Couleur

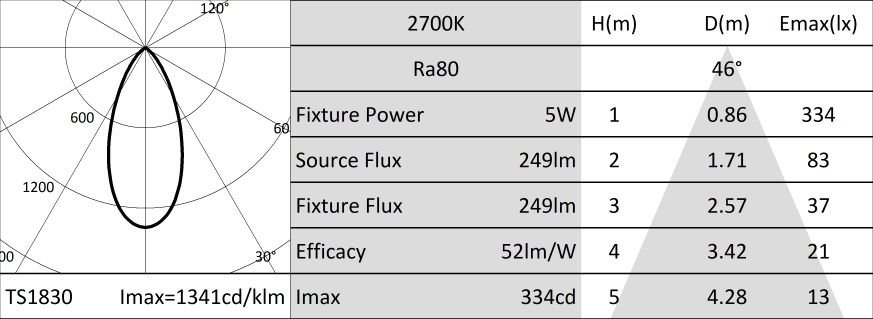

WW

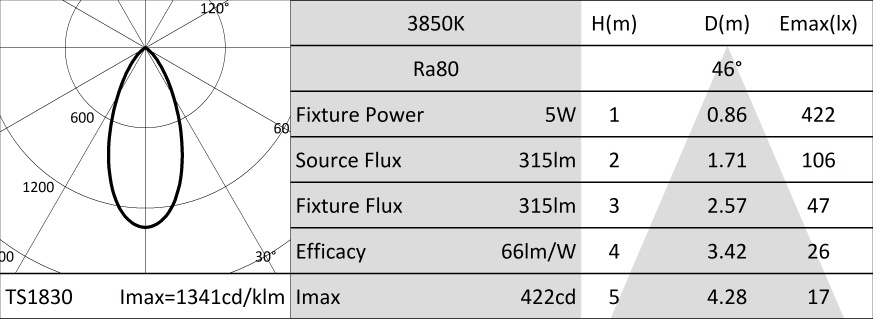

NW
CW
1 / 5
Données techniques
Source
Carte Tunable White composé d'émetteurs LED Ra80 haute efficacité qui permettent d'atteindre et de choisir une température de couleur entre 2700K et 5000K.
La classe d'efficacité énergétique du produitF
Puissance nominale2x4,2W
Flux nominalVoir les photométries
Indice de rendu des couleurs80
Rf83
Rg97
CCT nominaleVoir les photométries
Durée utile (L80/B10)>50000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Système optique composé d'une lentille en PMMA transparent et d'un verre frontal trempé extra clair avec sérigraphie noire. Angle d'éclairage : MWFL.
OptiqueLENTILLE
Ouverture du faisceauMWFL
Rendement optique100%
Flux appareilCW - 2x323lm
NW - 2x315lm
WW - 2x249lm
NW - 2x315lm
WW - 2x249lm
Efficacité lumineuseCW - 67lm/W
NW - 66lm/W
WW - 52lm/W
NW - 66lm/W
WW - 52lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Borne en aluminium extrudé et double couche de finition couleur Ferrite. Unités d'éclairage en aluminium moulé sous pression. Orientation des blocs optiques de 325° sur le plan vertical avec une inclinaison de +/-20° sur le plan horizontal. Il est possible de faire coulisser les blocs optiques à l'intérieur de la borne d'un côté à l'autre sur l'axe horizontal. Système de verrouillage via clé hexagonale.
Couleur et finitionFerrite
DimensionsH=1010mm
Poids15,2Kg
Version2X
Degré de protectionIP66
Résistance mécaniqueIK09
CARACTÉRISTIQUES ÈLECTRIQUES
Driver électronique intégré avec interface DALI DT8.
Puissance installée2x5W
Alimentation120-240Vac 50/60Hz
Classe d'isolationCLASSE 1
Type de driver / ControleDALI DT8
Driver inclusOUI
Classe FOUI
SAFE FLICKERPstLM=<1 et SVM=<0,4 (IEC TR 61547-1 et IEC TR 63158), pour garantir une lumière plus confortable et sans danger
Température ambiante-25°C / +35°C
Installation
Disponible dans la version 1 mètre de hauter. À compléter avec un système d'ancrage en acier inoxydable, disponible en version double avec plaque escamotable ou surface pour installation avec chevilles. Pour les deux systèmes, il est possible d'avoir des tiges en acier inoxydable pour une installation dans le béton.
Notes
Il adopte la solution technique "Waterblock Plus" qui prévoit le revêtement en résine des câbles de branchement ainsi que le revêtement en résine total du driver intégré, ce qui limite au maximum le risque de remontée de l'humidité vers l'appareil. Le produit peut, à la demande, est soumis au traitement de cataphorèse. Version 110-277Vac disponible à la demande. Les photométries se référent à un seul projecteur.
Garantie
5 années.
Codes relatifs
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A012AFE |  |
Plaque de fixation cachée.
Acier inoxydable enduit de poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A012CFE | |
Plaque de fixation avec bride.
Acier inoxydable enduit de poudre.
Accessoires
| Code |
|---|
| A012B |
Tiges de fixation pour plaque de fixation en acier inoxydable.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A011AFE | |
Écran symétrique.
Acier inoxydable enduit de poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A011BFE | |
Grille anti-éblouissement.
Acier inoxydable enduit de poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A011CFE | |
Écran asymétrique.
Acier inoxydable enduit de poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A011DFE | |
Anneau porte-filtres.
Aluminium enduit de poudre.
| Code |
|---|
| A011E |
Filtre lame de lumière.
A compléter avec un anneau de support.
