Luminaires encastrés dans le sol
Keplero 280 Zoom RGBW
Code
E013ZMHRGWMXCCB
Température de couleur
4000K
80
80
Distribution lumineuse
Multioptique Zoom
23°, 32°, 51°, 72°
23°, 32°, 51°, 72°
Output
15W
287-461lm
287-461lm
Alimentation
Contrôle
120-277V
DMX RDM
DMX RDM
Couleur
SP / RGBW
FL / RGBW
MWFL / RGBW
WFL / RGBW
1 / 6
Données techniques
Source
Émetteur LED RGBW haute efficacité.
La classe d'efficacité énergétique du produitG
Puissance nominale49W
Flux nominalVoir les photométries
Indice de rendu des couleursVoir les photométries
CCT nominaleVoir les photométries
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Système optique Zoom breveté hybride lentille/réflecteur, avec possibilité de glissement et de blocage vertical dans quatre positions et quatre ouvertures de faisceau. Faisceau inclinable jusqu'à 20° et orientable à 360° grâce à la roto-translation du groupe optique, avec double système de blocage du pointage. Équipé pour l'installation de plusieurs accessoires optiques combinés à commander séparément.
OptiqueZOOM
Ouverture du faisceauSP, FL, MWFL, WFL
Rendement optique100%

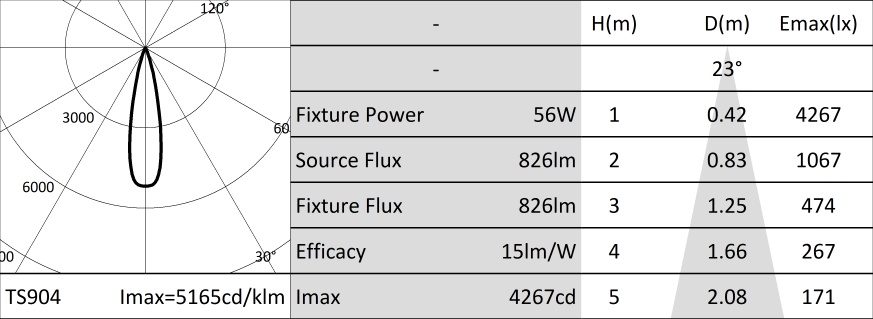

Flux appareilSP / RGBW - 826lm

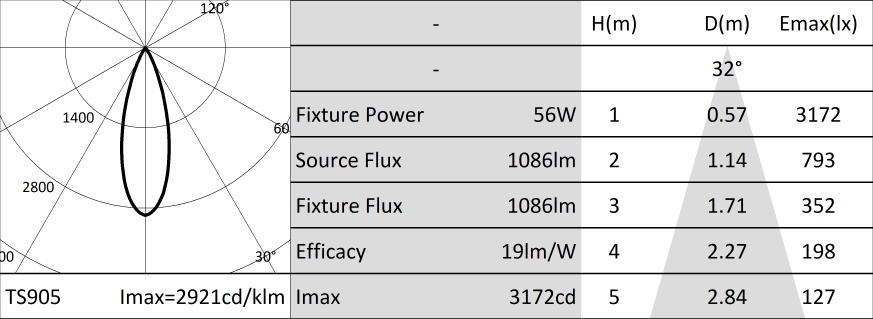

FL / RGBW - 1086lm

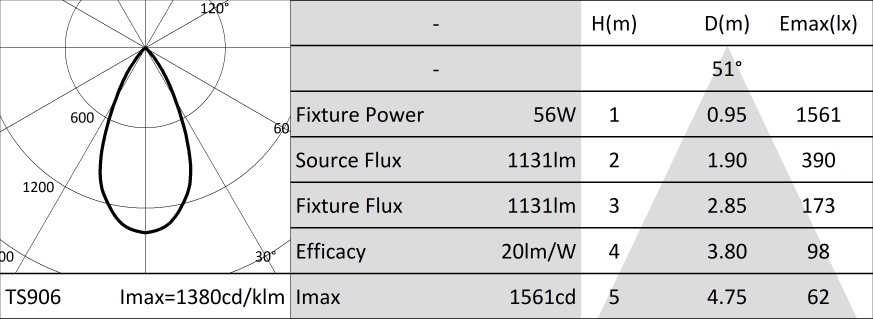

MWFL / RGBW - 1131lm

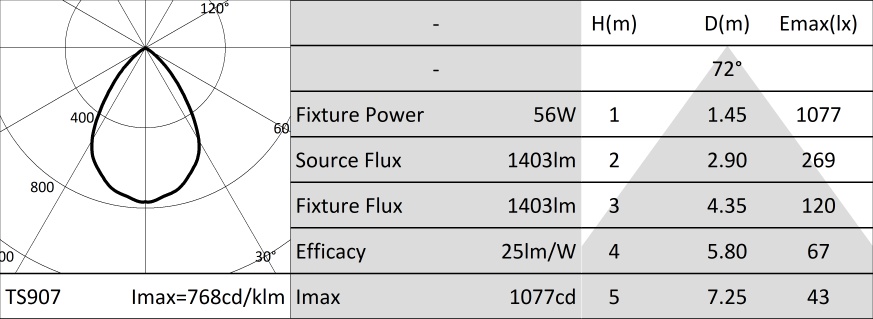

WFL / RGBW - 1403lm
FL / RGBW - 1086lm
MWFL / RGBW - 1131lm
WFL / RGBW - 1403lm
Efficacité lumineuseSP / RGBW - 15lm/W
FL / RGBW - 19lm/W
MWFL / RGBW - 20lm/W
WFL / RGBW - 25lm/W
FL / RGBW - 19lm/W
MWFL / RGBW - 20lm/W
WFL / RGBW - 25lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium moulé sous pression avec 3 couches de protection : oxydation anodique sulfurique (OAS), cataphorèse et revêtement peinture noire. Anneau de finition ultraplat avec bord évasé en acier inoxydable (AISI 316) brossé (finition copper bronze). Version avec verre de protection ultra clair. Vis Torx antivandalisme A4 en acier inoxydable.
Couleur et finitionCopper bronze
Poids5,7Kg
VersionSTANDARD
Degré de protectionIP66,IP67
Résistance mécaniqueIK10
CARACTÉRISTIQUES ÈLECTRIQUES
Alimentation électronique intégrée. Contrôlé par protocole DMX-RDM qui permet la programmation des appareils à distance (pas de DIP switch) via la ligne de données DMX. La programmation des appareils s'effectue à l'aide du programmateur USB-RDM (à commander à part).
Puissance installéeVoir les photométries
Alimentation120-277V 50/60Hz
Classe d'isolationCLASSE 1
Type de driver / ControleDMX RDM
Driver inclusOUI
Classe FOUI
Température ambiante-25°C / +35°C
Installation
Pot d'encastrement en Nylon à commander séparément. Le pot est pré-équipé pour installer l'appareil avec l'anneau affleurant ou bien en saillie. Résiste à une charge statique de 20kN.
Notes
Tous les corps d'éclairage doivent être complétés par un pot d'encastrement. Toutes les versions de KEPLERO sont conformes à la norme EN 60598-2-13 concernant le carrossabilité et le marchabilité. Les basses températures sur le verre les rendent adaptés à l'installation dans des "zones particulières", comme les espaces utilisés par les enfants. Les photométries indiquent les valeurs maximales d'émission de l'appareil. Il adopte la solution technique "Waterblock Plus" qui prévoit le revêtement en résine des câbles de branchement ainsi que le revêtement en résine total du driver intégré, ce qui limite au maximum le risque de remontée de l'humidité vers l'appareil. Version 110-277Vac disponible à la demande.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Codes relatifs
| Code |
|---|
| 1E2394 |
Pot d'encastrement en Nylon gris.
Le pot est pré-équipé pour installer l'appareil avec l'anneau affleurant ou bien en saillie.
Équipé de carter de protection pour l'installation et la protection de la partie encastrée durant le coulage du béton.
Anneau affleurant Ø 286 H. 225.
Anneau en saillie Ø 271 H. 223.
Accessoires
1 / 2
| Code | Ø mm | ||||
|---|---|---|---|---|---|
| 1T1696 | 101 |
Filtre de réfraction lame de lumière strié en verre plat.
Permet l'ovalisation du faisceau ; combiné avec des optiques spot, il accentue l'effet "lame de lumière".
1 / 2
| Code | Ø mm | ||||
|---|---|---|---|---|---|
| 1T1699 | 101 |
Grille anti-éblouissement.
Structure en nid d'abeille en métal noir.
| Code | Couleur | ||||
|---|---|---|---|---|---|
| 1E2402 |  |
Obturateur partiel de flux.
| Code |
|---|
| 1E2496 |
Poignée en métal pour retirer l'appareil.
| Code |
|---|
| 1E2495 |
Clé TORX L-Key. Tête TORX TX 30.
| Code |
|---|
| 1E0388 |
Ventouse pour le soulèvement du verre.
| Code |
|---|
| 1E3184 |
Connecteur IP68 5 pôles et 4 voix.
| Code |
|---|
| 1E2767 |
Programmateur USB-RDM.
Programmateur d'adresses DMX-RDM (Remote Device Management).
S'utilise avec le logiciel "RDM Targetti" à télécharger gratuitement sur le site Targetti dans la rubrique téléchargement.
Utilisable avec tous les produits RGBW.
Le programmateur USB-RDM est capable d'adresser les appareils DMX-RDM s'il n'y a pas d'élément tampon ni de splitter DMX sur la ligne.
Reportez-vous aux instructions pour davantage de détails.
| Code |
|---|
| A077 |
my-SCENARIO Show Store.
Interface DMX programmable intégrant les dernières innovations pour le contrôle de l'éclairage dans les applications architecturales et de divertissement.
L'interface est dotée de ports USB Type-C et Ethernet pour la programmation et le contrôle à distance.
La centrale peut être entièrement programmée avec le logiciel ESA Pro 2 (disponible pour les utilisateurs Windows et Mac) ou via des applications mobiles telles que Arcolis (disponible pour les appareils iOS et Android).
Elle est également entièrement personnalisable : cartographie des pixels, gestion des trigger, configuration des patchs et bien plus encore.
Le système offre beaucoup de possibilités pour le pilotage de différentes installations lumineuses : contrôle multizone (possibilité de gérer jusqu'à 5 zones indépendantes), plusieurs triggers (heure/date, Sunrise/Sunset, ports d'entrée et commandes TCP/UDP), gestion des canaux 16 bits, récupération complète après une coupure de courant, jusqu'à 99 scènes mémorisables et 1 024 canaux DMX.
Le clavier intuitif rétro-éclairé est doté de 10 boutons prédéfinis pour un usage simplifié par l'utilisateur.
| Code |
|---|
| 1T6499 |
myScenario Wall.
Contrôleur DMX avec écran tactile en verre pour projets architecturaux.
Peut contrôler 2 univers DMX (2x 512 canaux).
Fonctionnement individuel ou connecté à un ordinateur via un port USB.
Le logiciel pour la réalisation des scénarios est compris (à télécharger sur le site Targetti).
Possibilité de gérer 10 zones lumineuses et 50 scénarios par zone.
Les touches tactiles permettent de modifier et de sélectionner les scénarios programmés.
Câble USB inclus.
Utilisable avec tous les produits RGBW.
1 / 2
| Code |
|---|
| A013A |
Parasurtenseur compatible avec les luminaires de CLASSE I.
Tension de fonctionnement 230-277Vac.
SPD type 2+3.
Tension maximale de décharge 10kV.
CLASSE I
IP67
