Luminaires encastrés dans le sol
Keplero 50
Code
E018FLL83024CSS
Température de couleur
3000K
80
80
Distribution lumineuse
FL
32°
32°
Output
2,7W
147lm
147lm
Alimentation
Contrôle
24Vdc
Couleur
1 / 3
Données techniques
Source
Émetteur LED haute efficacité Ra80.
La classe d'efficacité énergétique du produitF
Puissance nominale2W
Flux nominal270lm
Indice de rendu des couleurs80
Rf85
Rg98,8
CCT nominale3000K
Durée utile (L80/B10)>50000h tq +25°C

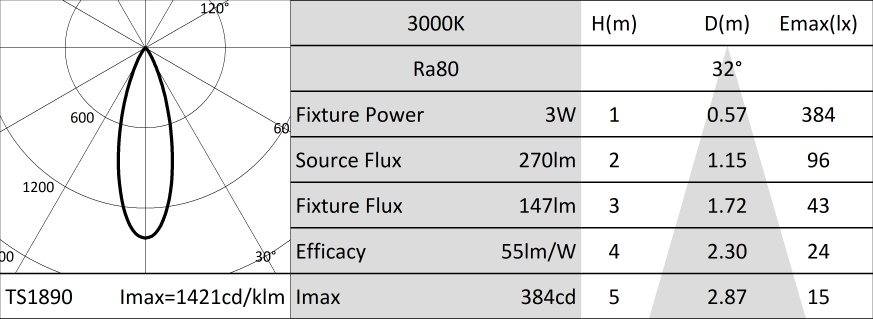

CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Système optique di précision avec lentille en PMMA.
OptiqueLENTILLE
Ouverture du faisceauFL
Rendement optique55%
Flux appareil147lm
Efficacité lumineuse55lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium tourné, anodisé. Anneau frontal en acier inox tourné. Verre frontal extra-clair meulé. Système de dissipation passive.
Couleur et finitionAcier Inoxydable/Brosse'
Poids0,24Kg
VersionSTANDARD
Degré de protectionIP66,IP67,IP68,IP69
Résistance mécaniqueIK08
CARACTÉRISTIQUES ÈLECTRIQUES
À alimenter avec un transformateur électronique 230V/24Vdc disponible en accessoire. Précâblé avec 300mm de câble. Dimmables avec le kit accessoire spécifique.
Puissance installée3W
Alimentation24Vdc
Classe d'isolationCLASSE 3
Driver inclusNON
Classe FOUI
Température ambiante-25°C / +35°C
Notes
Système de contrôle Casambi disponible avec accessoire (seulement avec le dimmer DALI). Il adopte la solution technique "Waterblock Smart" qui prévoit le revêtement en résine des câbles de branchement, ce qui limite le risque de remontée de l'humidité vers le driver ou l'appareil. Version 110-277Vac disponible à la demande. Les valeurs relatives à la puissance de l'appareil ne tiennent pas compte de l'absorption du driver accessoire. Cette valeur dépend du choix du driver. IP68 : le projecteur ne peut pas être installé sous l'eau de façon permanente, mais il peut tout de même supporter une immersion temporaire accidentelle à 2 mètres de profondeur (max.24h). IP69 : conforme à la norme IEC/EN 60529. Mise en service du système de contrôle par APP gratuit ; l'intervention d'un technicien spécialisé peut faire l'objet d'un devis sur demande.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Codes relatifs
| Code | IP | Sortie en tension | Alimentation | Puissance | Dimensions LxHxP mm |
|---|---|---|---|---|---|
| 1E4359 | IP67 | 24Vdc | 220-240Vac | 14,4W | 79x25x38 |
| 1T3726 | IP20 | 24Vdc | 220-240Vac | 50W | 185x22x64 |
| 1T3586 | IP67 | 24Vdc | 220-240Vac | 75W | 140x32x63 |
| 1T3587 | IP67 | 24Vdc | 220-240Vac | 100W | 230x87x43 |
| 1T3588 | IP67 | 24Vdc | 220-240Vac | 200W | 238x42x67 |
Alimentation électronique ON-OFF.
1 / 2
| Code | IP | Sortie en tension | Alimentation | Puissance | Dimensions LxHxP mm |
|---|---|---|---|---|---|
| 1E4397EL | IP68 | 24Vdc | 220-240Vac | 17W | 122x26x54 |
Alimentation électronique ON-OFF.
| Code | H mm | Ø mm | |||
|---|---|---|---|---|---|
| 1E3470 | 60 | 44 |
Pot d'encastrement.
Accessoires
| Code |
|---|
| 1E2769 |
Boitier de connexion linéaire IP66IP68.
5 pôles, de section max 1,5mm².
Diamètre du câble de 7 à 12mm.
| Code |
|---|
| 1E2494 |
Boitier de connexion multiple IP68.
1 IN - 3 OUT 4 pôles, de section max 2,5mm².
Diamètre du câble de 6 à 12mm.
| Code |
|---|
| 1T6581 |
Régulateur de luminosité pour driver LED sous une tension de 12-24Vdc.
Régulateur de flux 1-10V/DALI.
IP20
1 / 2
| Code |
|---|
| 1E3048 |
Unité de commande sans fil IP67 avec interface DALI.
Il génère un bus DALI2 local, permettant une connexion directe à un driver LED à interface DALI.
Le module peut être utilisé uniquement dans un système fermé et ne peut être connecté à un réseau DALI déjà existant.
Le module est contrôlé sans fil à travers l'application Casambi pour smartphone et tablette via la technologie Bluetooth 5.0.
Les appareils créent automatiquement un réseau maillé sans fil adaptatif, robuste et fiable, permettant une gestion simple et efficace d'un grand nombre d'appareils.
L'unité de contrôle est préréglée sur le profil DALI 1CH, ce qui permet à l'appareil de contrôler un seul Driver DALI avec des commandes broadcast.
En plus du DALI broadcast, d'autres modes de fonctionnement sont disponibles, tels que :
- Bouton poussoir (normalement ouvert)
- Unité de contrôle 0/1-10V
- Unité de commande DALI Tunable White DT8
- Détecteur de présence
1 / 2
| Code |
|---|
| 1E4369 |
IP67 Extender pour le contrôle sans fil du driver LED avec interface de gradation DALI basée sur la technologie Casambi.
Il dispose d'une sortie DALI2 avec la capacité de contrôler jusqu'à 40 luminaires.
Avec l'ajout d'une autre alimentation externe BUS DALI, il est possible de contrôler jusqu'à 64 appareils.
IP67 Extender est préréglé sur le profil DALI broadcast, ce qui signifie que tous les luminaires qui y sont connectés sont dimmables au même niveau.
En plus de la diffusion DALI broadcast d'autres modes de fonctionnement sont disponibles, tels que :
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
