Luminaires encastrés dans le sol
Keplero Quantum 60
Fixé Comfort
Code
E046SPL840CSS
Température de couleur
4000K
80
80
Distribution lumineuse
SP
16°
16°
Output
4,7W
331lm
331lm
Alimentation
Contrôle
24Vdc
Couleur
1 / 3
Données techniques
Source
LED Chip on Board haute efficacité. Températures de couleur 4000K (Ra80).
La classe d'efficacité énergétique du produitD
Puissance nominale4,2W
Flux nominal614lm
Indice de rendu des couleurs80
Rf81
Rg97
CCT nominale4000K

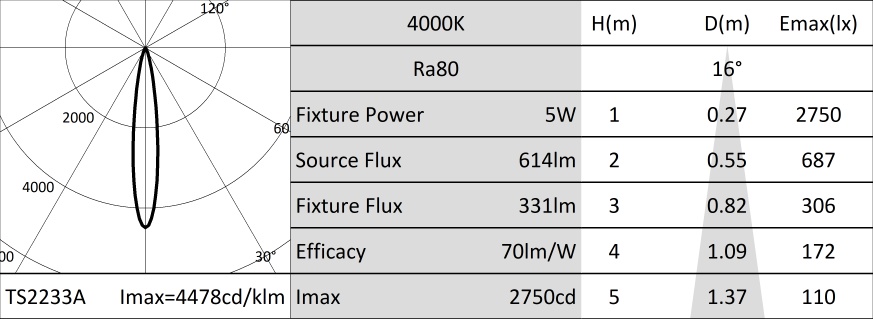

CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Lentille en PMMA de degré optique et filtre holographique diffuseur. Disponible dans les ouvertures de faisceau Narrow Spot, Spot, Flood et Medium Wide Flood. Version avec grille anti-éblouissement en nid d’abeille.
OptiqueLENTILLE
Ouverture du faisceauSP
Rendement optique54%
Flux appareil331lm
Efficacité lumineuse70lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium obtenu par usinage CNC et protégés par une couche d'anodisation noire. Anneau de finition ultraplat avec bord évasé en acier inoxydable (AISI 316) brossé (finition naturelle). Verre de protection extra-clair.
Couleur et finitionAcier Inoxydable/Brosse'
VersionVERRE CLAIR
Degré de protectionIP66,IP67,IP68
Résistance mécaniqueIK10
CARACTÉRISTIQUES ÈLECTRIQUES
Alimentation 24Vdc. Driver distant ON-OFF, DALI2 à commander séparément. Précâblé avec un câble de 1,5m 2x0,5mm². Système de contrôle Casambi disponible au moyen d'un accessoire (uniquement pour les produits avec driver DALI2).
Puissance installée5W
Alimentation24Vdc
Classe d'isolationCLASSE 3
Driver inclusNON
Classe FOUI
Température ambiante-25°C / +35°C
Installation
Installation au sol au moyen d’un boîtier en nylon renforcé, à commander séparément. Le pot est pré-équipé pour installer l'appareil avec l'anneau affleurant ou bien en saillie. Résiste à une charge statique de 20kN. Installation mur/plafond au moyen de systèmes de fixation accessoires.
Notes
IP68 : l'appareil ne peut pas être installé sous l'eau de façon permanente, mais il peut tout de même supporter une immersion temporaire accidentelle à 1,5 mètres de profondeur (max.1h). Toutes les versions de Keplero Quantum 60 (sauf la version tout en verre) sont conformes à la norme EN 60598-2-13 en matière d'accès carrossable et de praticabilité piétonne. Les basses températures sur le verre les rendent adaptés à l'installation dans des "zones sensibles", comme les espaces utilisés par les enfants. Il adopte la solution technique "Waterblock Smart" qui prévoit le résinage des câbles de branchement, ce qui limite le risque de remontée de l'humidité vers l'appareil. Mise en service du système de contrôle par APP gratuit ; l'intervention d'un technicien spécialisé peut faire l'objet d'un devis sur demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande non remplaçable.
Codes relatifs
1 / 2
| Code | P mm | H mm | L mm | ||
|---|---|---|---|---|---|
| A129 | 190 | 100 | 190 |
Boitier d'encsatrement en nylon renforcé.
Le boitier d'encastrement est prévu pour l’installation de l’appareil avec anneau saillant.
Complet avec élément de couverture pour la protection du logement encastré pendant le coulage du béton.
AxB 190x190 H. 100
1 / 2
| Code | Couleur | P mm | H mm | L mm | |
|---|---|---|---|---|---|
| A130SS |  | 190 | 101 | 190 |
Boitier d'encsatrement en nylon renforcé.
Le boitier d'encastrement est prévu pour l’installation de l’appareil avec anneau affleurant.
Complet avec élément de couverture pour la protection du logement encastré pendant le coulage du béton.
AxB 190x190 H. 101
| Code |
|---|
| A132 |
Kit de ressorts en acier pour installations murales et au plafond.
| Code | IP | Sortie en tension | Alimentation | Puissance | Dimensions LxHxP mm |
|---|---|---|---|---|---|
| A134EL | IP67 | 24Vdc | 220-240Vac | 60W MAX | 171x37x62 |
| A137EL | IP67 | 24Vdc | 220-240Vac | 150W MAX | 228x39x68 |
Alimentation électronique ON-OFF.
| Code | IP | Sortie en tension | Alimentation | Puissance | Dimensions LxHxP mm |
|---|---|---|---|---|---|
| A134D2 | IP67 | 24Vdc | 220-240Vac | 60W MAX | 150x35x53 |
| A136D2 | IP67 | 24Vdc | 220-240Vac | 120W MAX | 191x38x63 |
Alimentation DALI2.
Accessoires
| Code |
|---|
| 1E2493 |
Boitier de connexion linéaire IP68.
4 pôles, de section max 2,5mm².
Diamètre du câble de 7 à 12mm.
| Code |
|---|
| 1E2494 |
Boitier de connexion multiple IP68.
1 IN - 3 OUT 4 pôles, de section max 2,5mm².
Diamètre du câble de 6 à 12mm.
| Code |
|---|
| 1E3305 |
Clé de serrage pour le jeu de connecteurs.
