Projecteurs
Jedi Nova 55 Projecteur
900
Code
E0523GSL822ELBC
Température de couleur
2200K
80
80

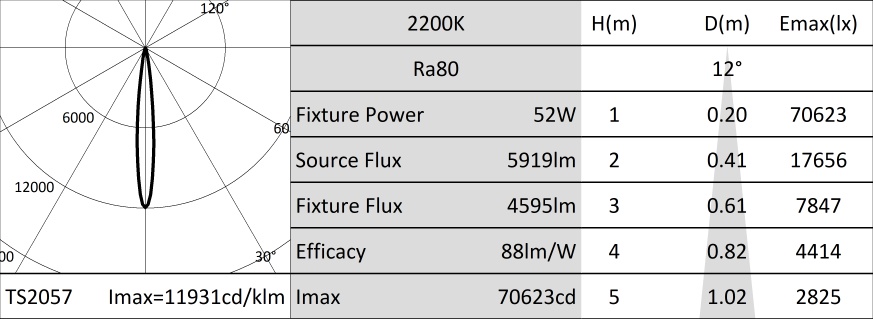

Distribution lumineuse
Grazing
12° / 12°
12° / 12°
Output
52,4W
4595lm
4595lm
Alimentation
Contrôle
220-240Vac
ON-OFF
ON-OFF
Couleur
1 / 3
Données techniques
Source
Cartes linéaires LED haute puissance et haute efficacité Ra80.
Puissance nominale47.2
Flux nominal5919lm
Indice de rendu des couleurs80
CCT nominale2200K
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Optique composée de lentilles TIR en PMMA de degré optique et d'un filtre holographique.
OptiqueLENTILLE
Ouverture du faisceauGRZ 10°x10°
Rendement optique78%
Flux appareil4595lm
Efficacité lumineuse88lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium extrudé anodisé 15µ. Diffuseur plat en verre ultra-clair de 5mm d'épaisseur. Corps de l'appareil orientable par rapport à la surface d'installation au moyen des brides accessoires.
Couleur et finitionBrun cuivré
DimensionsL=868mm
Poids4,4Kg
VersionSTANDARD
Degré de protectionIP66,IP67,IP68,IP69
Résistance mécaniqueIK07
CARACTÉRISTIQUES ÈLECTRIQUES
Driver intégré, dans la version ON-OFF (positionné sous le corps optique). Fourni avec un câblage passant avec connecteurs IN/OUT à panneau avec scellement longitudinal (le scellement limite le risque de remontée de l'humidité vers le driver / le corps optique). Luminaire conforme à la norme EN 60598-2-22 pour l'alimentation électrique à partir d'un système de secours centralisé CPSS (Central Power Supply System), non intégrés au luminaire - zones à haut risque exclues. La puissance et le flux par défaut sont de 100% en AC et de 100% en DC.
Puissance installée52W
Alimentation220-240Vac 50/60Hz
Classe d'isolationCLASSE 1
Type de driver / ControleON-OFF
Driver inclusOUI
Classe FOUI
Température ambiante0°C / +35°C
Installation
À compléter avec des brides de fixation fixes ou orientables en acier inoxydable avec application de peinture en poudre (disponible en différentes longueurs).
Notes
Version 110-277Vac disponible à la demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Codes relatifs
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A108BT |  |
Jeu de brides fixe en acier inoxydable peint pas poudrage pour la pose sur des surfaces (2 pièces).
1 / 2
| Code | Couleur | Version | L mm | ||
|---|---|---|---|---|---|
| A109BC |  | Courte | 57 |
Jeu de brides orientable en acier inoxydable peint pas poudrage pour la pose sur des surfaces (2 pièces).
Rotation +/-90°.
1 / 2
| Code | Couleur | Version | L mm | ||
|---|---|---|---|---|---|
| A110BC | | Moyen | 157 |
Jeu de brides orientable en acier inoxydable peint pas poudrage pour la pose sur des surfaces (2 pièces).
Rotation +/-90°.
1 / 2
| Code | Couleur | Version | L mm | ||
|---|---|---|---|---|---|
| A111ZBC | | Longue | 303 | ||
| A111YBC | | Longue | 453 | ||
| A111XBC | | Longue | 603 |
Jeu de brides orientable en acier inoxydable peint pas poudrage pour la pose sur des surfaces (2 pièces).
Rotation +/-90°.
1 / 2
| Code | Couleur | H mm | |||
|---|---|---|---|---|---|
| A112 | | 181 |
Piquet de sol.
Acier inoxydable avec application de peinture en poudre.
A utiliser avec A108, A109, A110.
Accessoires
| Code |
|---|
| A117 |
Connecteur femelle IP66/IP68.
5 pôles (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diamètre du câble de 7 à 12mm.
| Code |
|---|
| A118 |
Kit de connecteurs IP66/IP68 mâle/femelle.
5 pôles (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diamètre du câble de 7 à 12mm.
| Code |
|---|
| A119 |
Boitier de connexion multiple IP68.
1 IN - 2 OUT 5 pôles (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diamètre du câble de 7 à 12mm.
| Code | L mm | ||||
|---|---|---|---|---|---|
| A120Z | 1000 | ||||
| A120Y | 2000 | ||||
| A120X | 3000 |
Câble de connexion.
Connecteurs 5 pôles fournis.
Pour la version ON-OFF et DALI.
