Projecteurs
Jedi Nova 55 Projecteur Side Box
600
Code
E0542FFL840ELBC
Température de couleur
4000K
80
80

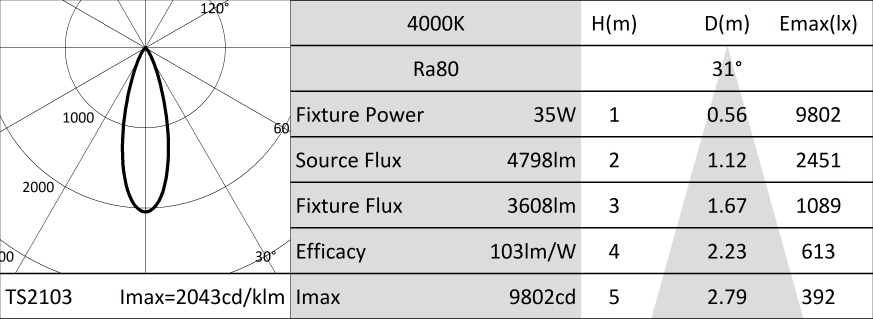

Distribution lumineuse
FL
31°
31°
Output
35W
3608lm
3608lm
Alimentation
Contrôle
220-240Vac
ON-OFF
ON-OFF
Couleur
1 / 3
Données techniques
Source
Cartes linéaires LED haute puissance et haute efficacité Ra80.
Puissance nominale31.5
Flux nominal4798lm
Indice de rendu des couleurs80
CCT nominale4000K
Durée utile (L80/B10)>102000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Optique composée de lentilles TIR en PMMA de degré optique et d'un filtre holographique.
OptiqueLENTILLE
Ouverture du faisceauFL 30°
Rendement optique75%
Flux appareil3608lm
Efficacité lumineuse103lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium extrudé anodisé 15µ. Diffuseur plat en verre ultra-clair de 5mm d'épaisseur. Corps de l'appareil orientable par rapport à la surface d'installation au moyen des brides accessoires.
Couleur et finitionBrun cuivré
DimensionsL=588mm
Poids3,2Kg
VersionSTANDARD
Degré de protectionIP66,IP67,IP68,IP69
Résistance mécaniqueIK07
CARACTÉRISTIQUES ÈLECTRIQUES
Driver intégré, dans la version ON-OFF (positionné latéralement au corps optique). Fourni avec un câblage passant avec connecteurs IN/OUT à panneau avec scellement longitudinal (le scellement limite le risque de remontée de l'humidité vers le driver / le corps optique). Luminaire conforme à la norme EN 60598-2-22 pour l'alimentation électrique à partir d'un système de secours centralisé CPSS (Central Power Supply System), non intégrés au luminaire - zones à haut risque exclues. La puissance et le flux par défaut sont de 100% en AC et de 100% en DC.
Puissance installée35W
Alimentation220-240Vac 50/60Hz
Classe d'isolationCLASSE 1
Type de driver / ControleON-OFF
Driver inclusOUI
Classe FOUI
Température ambiante0°C / +35°C
Installation
À compléter avec des brides de fixation fixes ou orientables en acier inoxydable avec application de peinture en poudre (disponible en différentes longueurs).
Notes
Version 110-277Vac disponible à la demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Codes relatifs
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A108BT |  |
Jeu de brides fixe en acier inoxydable peint pas poudrage pour la pose sur des surfaces (2 pièces).
1 / 2
| Code | Couleur | Version | L mm | ||
|---|---|---|---|---|---|
| A109BC |  | Courte | 57 |
Jeu de brides orientable en acier inoxydable peint pas poudrage pour la pose sur des surfaces (2 pièces).
Rotation +/-90°.
1 / 2
| Code | Couleur | Version | L mm | ||
|---|---|---|---|---|---|
| A110BC | | Moyen | 157 |
Jeu de brides orientable en acier inoxydable peint pas poudrage pour la pose sur des surfaces (2 pièces).
Rotation +/-90°.
1 / 2
| Code | Couleur | Version | L mm | ||
|---|---|---|---|---|---|
| A111ZBC | | Longue | 303 | ||
| A111YBC | | Longue | 453 | ||
| A111XBC | | Longue | 603 |
Jeu de brides orientable en acier inoxydable peint pas poudrage pour la pose sur des surfaces (2 pièces).
Rotation +/-90°.
1 / 2
| Code | Couleur | H mm | |||
|---|---|---|---|---|---|
| A112 | | 181 |
Piquet de sol.
Acier inoxydable avec application de peinture en poudre.
A utiliser avec A108, A109, A110.
Accessoires
| Code |
|---|
| A117 |
Connecteur femelle IP66/IP68.
5 pôles (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diamètre du câble de 7 à 12mm.
| Code |
|---|
| A118 |
Kit de connecteurs IP66/IP68 mâle/femelle.
5 pôles (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diamètre du câble de 7 à 12mm.
| Code | L mm | ||||
|---|---|---|---|---|---|
| A120Z | 1000 | ||||
| A120Y | 2000 | ||||
| A120X | 3000 |
Câble de connexion.
Connecteurs 5 pôles fournis.
Pour la version ON-OFF et DALI.
