Luminaires encastrés dans le sol
Jedi Nova 55 Encastré
900
Code
E0563GRH840ELBA
Température de couleur
4000K
80
80

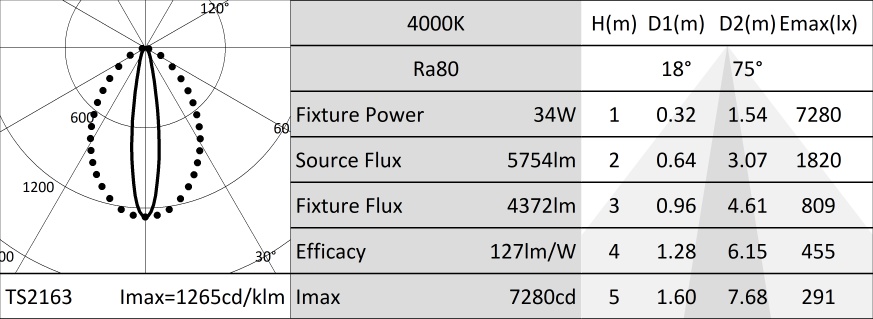

Distribution lumineuse
Grazing
18° / 75°
18° / 75°
Output
34,3W
4372lm
4372lm
Alimentation
Contrôle
220-240Vac
ON-OFF
ON-OFF
Couleur
1 / 3
Données techniques
Source
Cartes linéaires LED moyenne puissance et haute efficacité Ra80.
La classe d'efficacité énergétique du produitB
Puissance nominale30.9
Flux nominal5754lm
Indice de rendu des couleurs80
CCT nominale4000K
Durée utile (L80/B10)>102000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Groupe optique composé d'une lentille primaire cylindrique en PMMA, réflecteur en aluminium anodisé haute réflexion et filtre holographique.
OptiqueHYBRIDE
Ouverture du faisceauGRZ 20°x75°
Rendement optique76%
Flux appareil4372lm
Efficacité lumineuse127lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium extrudé anodisé 15µ. Diffuseur plat en verre ultra-clair de 10mm d'épaisseur.
Couleur et finitionAnodisé noir
DimensionsL=882mm
Poids5Kg
VersionSTANDARD
Degré de protectionIP66,IP67,IP68,IP69
Résistance mécaniqueIK10
CARACTÉRISTIQUES ÈLECTRIQUES
Driver intégré, dans la version ON-OFF (positionné sous le corps optique). Fourni avec un câblage passant avec connecteurs IN/OUT à panneau avec scellement longitudinal (le scellement limite le risque de remontée de l'humidité vers le driver / le corps optique). Luminaire conforme à la norme EN 60598-2-22 pour l'alimentation électrique à partir d'un système de secours centralisé CPSS (Central Power Supply System), non intégrés au luminaire - zones à haut risque exclues. La puissance et le flux par défaut sont de 100% en AC et de 100% en DC.
Puissance installée34W
Alimentation220-240Vac 50/60Hz
Classe d'isolationCLASSE 1
Type de driver / ControleON-OFF
Driver inclusOUI
Classe FOUI
Température ambiante0°C / +35°C
Installation
À compléter avec un boîtier en aluminium anodisé. Version disponible conçue pour une installation linéaire.
Notes
Version 110-277Vac disponible à la demande. Toutes les versions sont conformes à la norme EN 60598-2-13 concernant le carrossabilité et le marchabilité. IP68 : le projecteur ne peut pas être installé sous l'eau de façon permanente, mais il peut tout de même supporter une immersion temporaire accidentelle à 1,5 mètres de profondeur (max.1h). IP69 : conforme à la norme IEC/EN 60529.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Codes relatifs
1 / 2
| Code | Version | P mm | H mm | L mm | |
|---|---|---|---|---|---|
| A113Y | Stand Alone | 100 | 108 | 906 |
Boîtier en aluminium pour Jedi Nova 55.
En aluminium anodisé noir.
1 / 2
| Code | Version | P mm | H mm | L mm | |
|---|---|---|---|---|---|
| A114Y | Système | 100 | 108 | 904 |
Boîtier en aluminium pour Jedi Nova 55.
En aluminium anodisé noir.
1 / 2
| Code |
|---|
| A116 |
Plaque de fixation kit pour boîtiers d'encastrement.
En aluminium.
Accessoires
| Code |
|---|
| A117 |
Connecteur femelle IP66/IP68.
5 pôles (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diamètre du câble de 7 à 12mm.
| Code |
|---|
| A118 |
Kit de connecteurs IP66/IP68 mâle/femelle.
5 pôles (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diamètre du câble de 7 à 12mm.
| Code |
|---|
| A119 |
Boitier de connexion multiple IP68.
1 IN - 2 OUT 5 pôles (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diamètre du câble de 7 à 12mm.
| Code | L mm | ||||
|---|---|---|---|---|---|
| A120Z | 1000 | ||||
| A120Y | 2000 | ||||
| A120X | 3000 |
Câble de connexion.
Connecteurs 5 pôles fournis.
Pour la version ON-OFF et DALI.
