Systèmes d'éclairage
Logico Easy System 57 - Opal / UGR19
Module linéaire
Code
T008BX830D2PW
Température de couleur
3000K
80
80
Distribution lumineuse
Opal/UGR19
Output
78W
8157-8199lm
8157-8199lm
Alimentation
Contrôle
220-240Vac
DALI2
DALI2
Couleur
OP
UGR
1 / 4
Données techniques
Source
LED Engine constitué par des cartes linéaires Ra80.
La classe d'efficacité énergétique du produitD
Puissance nominale70W
Flux nominalVoir les photométries
Indice de rendu des couleurs80
Rf84
Rg95
CCT nominale3000K
Durée utile (L80/B10)100000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Émission directe/indirecte en deux variantes d'effet : lumière diffuse - optique OPAL et lumière contrôlée - optique UGR19. Lumière diffuse - Optique OPAL : système optique composé d'un réflecteur en acier avec revêtement polymère blanc et d'un écran diffuseur de fermeture en polycarbonate anti-éblouissement opale fourni en bobines enroulables et disponible en tant que code supplémentaire. Lumière contrôlée - Optique UGR19 : système optique composé d'un réflecteur en acier avec revêtement en polymère blanc et d'un écran diffuseur de fermeture UGR fourni en bobines enroulables et disponible en tant que code supplémentaire (UGR<19 et L65<3000 cd/m² EN-12464-1) .
ÉmissionDIRECTE/INDIRECTE
OptiqueRÉFLECTEUR
Rendement optique100%

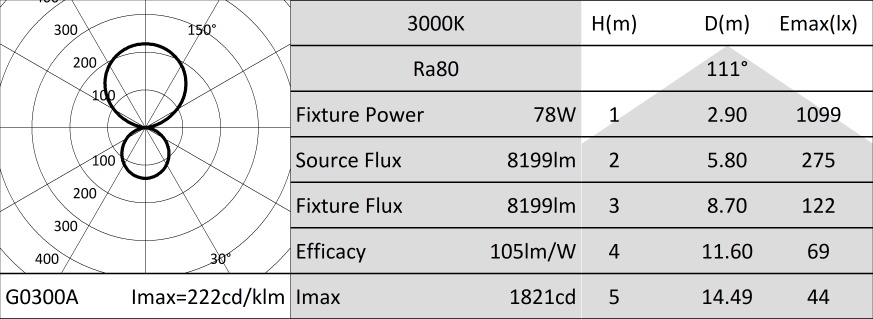

Flux appareilOP - 8199lm

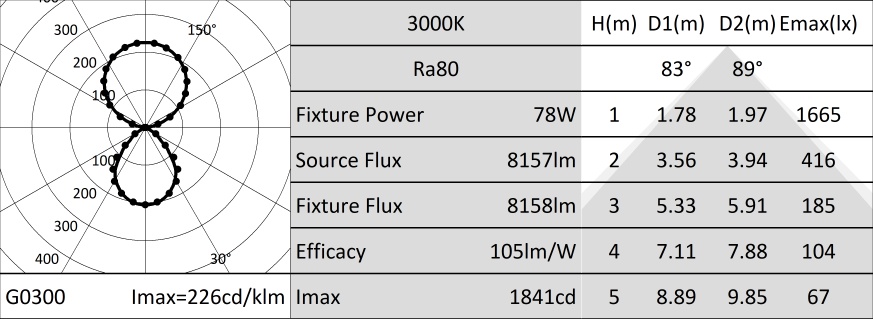

UGR - 8157lm
UGR - 8157lm
Efficacité lumineuse105lm/W
Sécurité photobiologiqueConforme au groupe RG0 (Exempt de risque)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium extrudé peint de section 57mm. Écran supérieur de fermeture en polycarbonate translucide.
Couleur et finitionBlanc
DimensionsL=2336mm
Poids6,005Kg
VersionLINÉAIRE
Degré de protectionIP40
Résistance mécaniqueIK02
CARACTÉRISTIQUES ÈLECTRIQUES
Driver électronique intégré DALI2. Système "Easy Connection" qui permet une connexion rapide entre les modules du système grâce aux éléments de connexion pré-assemblés prise/fiche. Préparé pour ligne traversante qui permet d'atteindre une longueur maximale de 18 mètres. Luminaire conforme à la norme EN 60598-2-22 pour l'alimentation électrique à partir d'un système de secours centralisé CPSS (Central Power Supply System), non intégrés au luminaire - zones à haut risque exclues. La puissance et le flux par défaut sont de 100% en AC et de 15% en DC.
Puissance installée78W
Alimentation220-240Vac 50/60Hz
Classe d'isolationCLASSE 1
Type de driver / ControleDALI2
Driver inclusOUI
Classe FOUI
SAFE FLICKERPstLM=<1 et SVM=<0,4 (IEC TR 61547-1 et IEC TR 63158), pour garantir une lumière plus confortable et sans danger
Température ambiante0°C / +25°C
Humidité relative UR<85%
Installation
À compléter avec des capuchons de fermeture en polycarbonate, des systèmes de fixation pour une installation au plafond ou suspendue et un bornier pour le raccordement à la ligne électrique.
Notes
Système de contrôle Casambi disponible avec accessoire. Contactez l'entreprise pour vérifier le nombre d'alimentations DALI dont les appareils sont équipés. Pour les configurations d'angle, le module d'éclairage en L et l'accessoire joint aveugle sont disponibles. Mise en service du système de contrôle par APP gratuit ; l'intervention d'un technicien spécialisé peut faire l'objet d'un devis sur demande.
Normes et Certifications
CE.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Codes relatifs
| Code | Dimensions | ||||
|---|---|---|---|---|---|
| A001ML1 | L=6m | ||||
| A001ML2 | L=9m | ||||
| A001ML3 | L=15m |
Diffuseur UGR19 (Émission directe).
Pour LOGICO EASY System 57 - UGR19.
Pour LOGICO EASY System 57 - UGR19.
| Code | Dimensions | ||||
|---|---|---|---|---|---|
| A002ML1 | L=6m | ||||
| A002ML2 | L=9m | ||||
| A002ML3 | L=15m |
Diffuseur OPAL (Émission directe).
Pour LOGICO EASY System 57 - OPAL.
Pour LOGICO EASY System 57 - OPAL.
Accessoires
| Code | Couleur | Driver | |||
|---|---|---|---|---|---|
| A014MD2W |  | DALI2 |
Joint aveugle en forme de L.
Dimensions 818x818x80mm. Pour LOGICO EASY System 57.
Dimensions 818x818x80mm. Pour LOGICO EASY System 57.
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A003M2W | |
Bouchons de fermeture (2 pièces).
Pour LOGICO EASY System 57 - OPAL / UGR19.
Pour LOGICO EASY System 57 - OPAL / UGR19.
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A004W | |
Rosace avec bornier à 5 pôles.
Câble d'alimentation non inclus.
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A005MW | |
Joint pour écrans.
A utiliser pour les configurations de plus de 15 mètres.
Pour LOGICO EASY System 57.
Pour LOGICO EASY System 57.
| Code | |||||
|---|---|---|---|---|---|
| A007M |
Bride avec système de réglage pour montage au suspension (2 pièces).
Deux supports sont nécessaires pour chaque module d'éclairage.
Pour LOGICO EASY 57.
Pour LOGICO EASY 57.
| Code | Version | ||||
|---|---|---|---|---|---|
| A008T | L=6m | ||||
| A008U | L=5m | ||||
| A008V | L=4m | ||||
| A008W | L=3m | ||||
| A008X | L=2m | ||||
| A008Y | L=1m | ||||
| A008Z | L=0,5m |
Câble de suspension (2 pièces).
| Code | Version | ||||
|---|---|---|---|---|---|
| A009X | 5 Poli DALI |
Bloc de connexion (fiche/prise).
1 pour chaque module d'alimentation.
A009X - Pour LOGICO EASY 57 | 100.
A009X - Pour LOGICO EASY 57 | 100.
1 / 2
| Code |
|---|
| 1T5349 |
Unité de commande sans fil IP20 avec interface DALI.
Il génère un bus DALI2 local, permettant une connexion directe à un driver LED à interface DALI.
Le module peut être utilisé uniquement dans un système fermé et ne peut être connecté à un réseau DALI déjà existant.
Le module est contrôlé sans fil à travers l'application Casambi pour smartphone et tablette via la technologie Bluetooth 5.0.
Les appareils créent automatiquement un réseau maillé sans fil adaptatif, robuste et fiable, permettant une gestion simple et efficace d'un grand nombre d'appareils.
L'unité de contrôle est préréglée sur le profil DALI 1CH, ce qui permet à l'appareil de contrôler un seul Driver DALI avec des commandes broadcast.
En plus du DALI broadcast, d'autres modes de fonctionnement sont disponibles, tels que :
- Bouton poussoir (normalement ouvert)
- Unité de contrôle 0/1-10V
- Unité de commande DALI Tunable White DT8
- Détecteur de présence
1 / 2
| Code |
|---|
| 2T0131 |
IP20 Extender pour le contrôle sans fil du driver LED avec interface de gradation DALI (ou 1-10V) basée sur la technologie Casambi.
Il dispose d'une sortie DALI2 avec la capacité de contrôler jusqu'à 40 luminaires.
Avec l'ajout d'une autre alimentation externe BUS DALI, il est possible de contrôler jusqu'à 64 appareils.
IP20 Extender est préréglé sur le profil DALI broadcast, ce qui signifie que tous les luminaires qui y sont connectés sont dimmables au même niveau.
En plus de la diffusion DALI broadcast d'autres modes de fonctionnement sont disponibles, tels que :
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
