Suspensions
Logico Easy Stand Alone 100 - Opal HO
Code
T023BY840D2DB
Température de couleur
4000K
80
80

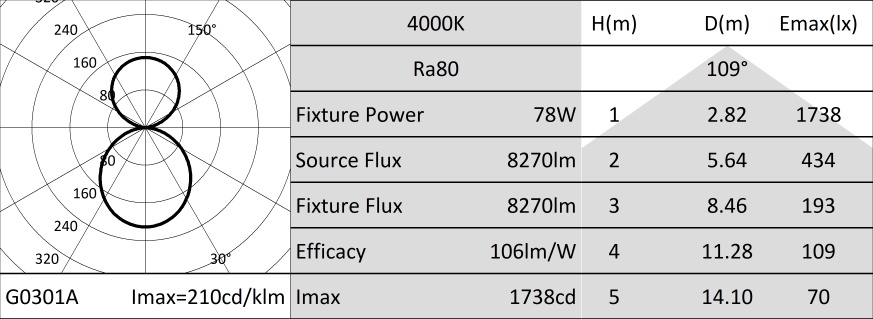

Distribution lumineuse
Opal
Output
78W
8270lm
8270lm
Alimentation
Contrôle
220-240Vac
DALI2
DALI2
Couleur
1 / 3
Données techniques
Source
LED Engine constitué par des cartes linéaires Ra80.
La classe d'efficacité énergétique du produitD
Puissance nominale69W
Flux nominal8270lm
Indice de rendu des couleurs80
Rf84
Rg95
CCT nominale4000K
Durée utile (L80/B10)100000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Émission Directe/Indirecte. Lumière diffuse - Optique OPALE : système optique composé d'un réflecteur en acier avec revêtement polymère blanc et d'un écran diffuseur de fermeture en polycarbonate opale anti-éblouissement.
ÉmissionDIRECTE/INDIRECTE
OptiqueRÉFLECTEUR
Rendement optique100%
Flux appareil8270lm
Efficacité lumineuse106lm/W
Sécurité photobiologiqueConforme au groupe RG0 (Exempt de risque)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium extrudé peint de section 100mm et capuchons de fermeture en polycarbonate. Écran supérieur de fermeture en polycarbonate translucide.
Couleur et finitionNoir
DimensionsL=1462mm
Poids4,6Kg
VersionLINÉAIRE
Degré de protectionIP40
Résistance mécaniqueIK02
CARACTÉRISTIQUES ÈLECTRIQUES
Driver électronique intégré DALI2. Luminaire conforme à la norme EN 60598-2-22 pour l'alimentation électrique à partir d'un système de secours centralisé CPSS (Central Power Supply System), non intégrés au luminaire - zones à haut risque exclues. La puissance et le flux par défaut sont de 100% en AC et de 15% en DC.
Puissance installée78W
Alimentation220-240Vac 50/60Hz
Classe d'isolationCLASSE 1
Type de driver / ControleDALI2
Driver inclusOUI
Classe FOUI
SAFE FLICKERPstLM=<1 et SVM=<0,4 (IEC TR 61547-1 et IEC TR 63158), pour garantir une lumière plus confortable et sans danger
Température ambiante0°C / +25°C
Humidité relative UR<85%
Installation
A compléter avec des systèmes de fixation pour installation au plafond ou en suspension.
Notes
Système de contrôle Casambi disponible avec accessoire. Contactez l'entreprise pour vérifier le nombre d'alimentations DALI dont les appareils sont équipés. Mise en service du système de contrôle par APP gratuit ; l'intervention d'un technicien spécialisé peut faire l'objet d'un devis sur demande.
Normes et Certifications
CE.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Accessoires
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A004B |  |
Rosace avec bornier à 5 pôles.
Câble d'alimentation non inclus.
| Code | |||||
|---|---|---|---|---|---|
| A007L |
Bride avec système de réglage pour montage au suspension (2 pièces).
Deux supports sont nécessaires pour chaque module d'éclairage.
Pour LOGICO EASY 100.
Pour LOGICO EASY 100.
| Code | Version | ||||
|---|---|---|---|---|---|
| A008T | L=6m | ||||
| A008U | L=5m | ||||
| A008V | L=4m | ||||
| A008W | L=3m | ||||
| A008X | L=2m | ||||
| A008Y | L=1m | ||||
| A008Z | L=0,5m |
Câble de suspension (2 pièces).
1 / 2
| Code |
|---|
| 1T5349 |
Unité de commande sans fil IP20 avec interface DALI.
Il génère un bus DALI2 local, permettant une connexion directe à un driver LED à interface DALI.
Le module peut être utilisé uniquement dans un système fermé et ne peut être connecté à un réseau DALI déjà existant.
Le module est contrôlé sans fil à travers l'application Casambi pour smartphone et tablette via la technologie Bluetooth 5.0.
Les appareils créent automatiquement un réseau maillé sans fil adaptatif, robuste et fiable, permettant une gestion simple et efficace d'un grand nombre d'appareils.
L'unité de contrôle est préréglée sur le profil DALI 1CH, ce qui permet à l'appareil de contrôler un seul Driver DALI avec des commandes broadcast.
En plus du DALI broadcast, d'autres modes de fonctionnement sont disponibles, tels que :
- Bouton poussoir (normalement ouvert)
- Unité de contrôle 0/1-10V
- Unité de commande DALI Tunable White DT8
- Détecteur de présence
1 / 2
| Code |
|---|
| 2T0131 |
IP20 Extender pour le contrôle sans fil du driver LED avec interface de gradation DALI (ou 1-10V) basée sur la technologie Casambi.
Il dispose d'une sortie DALI2 avec la capacité de contrôler jusqu'à 40 luminaires.
Avec l'ajout d'une autre alimentation externe BUS DALI, il est possible de contrôler jusqu'à 64 appareils.
IP20 Extender est préréglé sur le profil DALI broadcast, ce qui signifie que tous les luminaires qui y sont connectés sont dimmables au même niveau.
En plus de la diffusion DALI broadcast d'autres modes de fonctionnement sont disponibles, tels que :
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
