Systèmes d'éclairage
Logico Easy System 57 - UGR16
Module linéaire
Code
T027BX840ELDB
Température de couleur
4000K
80
80
Distribution lumineuse
UGR16
Output
71W
8901lm
8901lm
Alimentation
Contrôle
220-240Vac
ON-OFF
ON-OFF
Couleur
1 / 3
Données techniques
Source
LED Engine constitué par des cartes linéaires Ra80.
La classe d'efficacité énergétique du produitC, D
Puissance nominale62W
Flux nominal8901lm
Indice de rendu des couleurs80
Rf84
Rg95
CCT nominale4000K
Durée utile (L80/B10)100000h tq +25°C

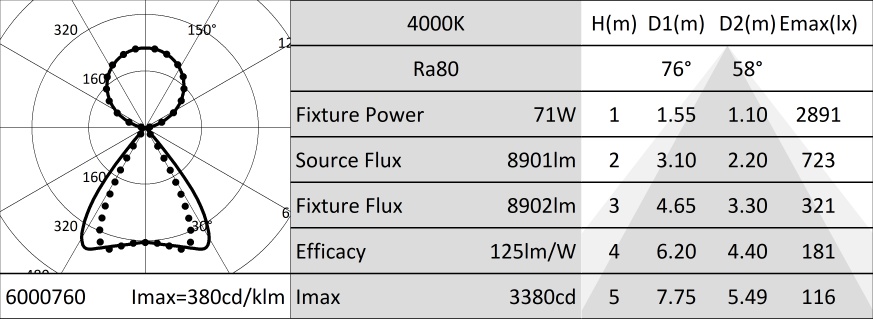

CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Émission Directe/Indirecte. Lumière contrôlée - Optique alvéolaire UGR16 : système optique composé de lentilles à facettes différenciées pour optimiser la direction du flux et optique alvéolaire en polycarbonate noir antireflet (UGR<16 et L65<200 cd/m² EN-12464-1).
ÉmissionDIRECTE/INDIRECTE
OptiqueCELLULAIRE
Rendement optique100%
Flux appareil8901lm
Efficacité lumineuse125lm/W
Sécurité photobiologiqueConforme au groupe RG0 (Exempt de risque)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium extrudé peint de section 57mm. Écran supérieur de fermeture en polycarbonate translucide.
Couleur et finitionNoir
DimensionsL=2348mm
Poids6,88Kg
VersionLINÉAIRE
Degré de protectionIP40
Résistance mécaniqueIK02
CARACTÉRISTIQUES ÈLECTRIQUES
Driver électronique ON-OFF intégré. Système "Easy Connection" qui permet une connexion rapide entre les modules du système grâce aux éléments de connexion pré-assemblés prise/fiche. Préparé pour ligne traversante qui permet d'atteindre une longueur maximale de 18 mètres. Luminaire conforme à la norme EN 60598-2-22 pour l'alimentation électrique à partir d'un système de secours centralisé CPSS (Central Power Supply System), non intégrés au luminaire - zones à haut risque exclues. La puissance et le flux par défaut sont de 100% en AC et de 100% en DC.
Puissance installée71W
Alimentation220-240Vac 50/60Hz
Classe d'isolationCLASSE 1
Type de driver / ControleON-OFF
Driver inclusOUI
Classe FOUI
SAFE FLICKERPstLM=<1 et SVM=<0,4 (IEC TR 61547-1 et IEC TR 63158), pour garantir une lumière plus confortable et sans danger
Température ambiante0°C / +25°C
Humidité relative UR<85%
Installation
À compléter avec des capuchons de fermeture en polycarbonate, des systèmes de fixation pour une installation au plafond ou suspendue et un bornier pour le raccordement à la ligne électrique.
Notes
Pour les configurations d'angle, l'accessoire joint aveugle est disponible. Mise en service du système de contrôle par APP gratuit ; l'intervention d'un technicien spécialisé peut faire l'objet d'un devis sur demande.
Normes et Certifications
CE.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Accessoires
| Code | Couleur | Driver | |||
|---|---|---|---|---|---|
| A014MELB |  | ON-OFF |
Joint aveugle en forme de L.
Dimensions 818x818x80mm. Pour LOGICO EASY System 57.
Dimensions 818x818x80mm. Pour LOGICO EASY System 57.
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A003M1B | |
Bouchons de fermeture (2 pièces).
Pour LOGICO EASY System 57 - UGR16.
Pour LOGICO EASY System 57 - UGR16.
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A004B | |
Rosace avec bornier à 5 pôles.
Câble d'alimentation non inclus.
| Code | |||||
|---|---|---|---|---|---|
| A007M |
Bride avec système de réglage pour montage au suspension (2 pièces).
Deux supports sont nécessaires pour chaque module d'éclairage.
Pour LOGICO EASY 57.
Pour LOGICO EASY 57.
| Code | Version | ||||
|---|---|---|---|---|---|
| A008T | L=6m | ||||
| A008U | L=5m | ||||
| A008V | L=4m | ||||
| A008W | L=3m | ||||
| A008X | L=2m | ||||
| A008Y | L=1m | ||||
| A008Z | L=0,5m |
Câble de suspension (2 pièces).
| Code | Version | ||||
|---|---|---|---|---|---|
| A009Z | 3 Poli ON-OFF |
Bloc de connexion (fiche/prise).
1 pour chaque module d'alimentation.
A009Z - Pour LOGICO EASY 37 | 57 | 100.
A009Z - Pour LOGICO EASY 37 | 57 | 100.
