Sistemi di illuminazione
Ivy Modulo lineare
Codice
1E4136EL
Tonalità luce
2700K
90
90
Distribuzione luce
FL
85°
85°
Output
22,4W
2051lm
2051lm
Alimentazione
Controllo
48Vdc
Colore
1 / 3
Dati Tecnici
Sorgente
Schede lineari LED High Power High Efficiency Ra90.
Classe di efficienza energeticaE
Potenza nominale20W
Flusso nominale2745lm
Indice resa cromatica90
Rf90,9
Rg100,1
CCT nominale2700K
SDCM3
Durata utile (L80/B10)>50000h tq +25°C

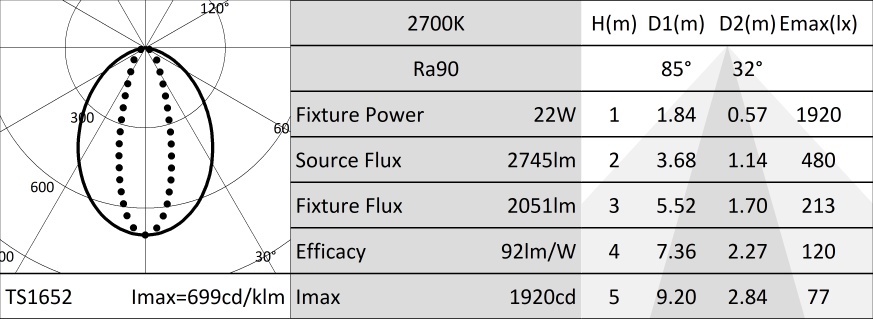

Caratteristiche illuminotecniche
Versione Flood: gruppo ottico composto da lente primaria cilindrica in PMMA, riflettore in alluminio speculare ad alta riflettanza e filtro olografico diffondente integrato.
OtticaIBRIDA
Apertura di fascioFL
Rendimento ottico75%
Flusso apparecchio2051lm
Efficienza luminosa92lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in estruso di alluminio con trattamento di anodizzazione nera dello spessore minimo di 15µ. Tappi di chiusura laterali in polimero termoplastico. Schermo in vetro extrachiaro serigrafato dello spessore di 4mm. Lunghezza del modulo illuminante di 885mm.
Colore e finituraNero anodizzato
DimensioniL=885mm
Peso2,2Kg
VersioneON-OFF
Grado di protezioneIP65
Caratteristiche elettriche
Potenza apparecchio22W
Alimentazione48Vdc
Classe di isolamentoCLASSE 3
Classe FSI
Temperatura ambiente-25°C / +35°C
Installazione
Sistema di aggancio rapido dei moduli tramite clip in alluminio anodizzato. Posizionamento "libero" in qualsiasi punto del profilo del sistema e serraggio meccanico con chiave esagonale. Predisposto per il collegamento in serie mediante cavo di connessione H05RN-F (0,15m + 0,15m) completo di connettori miniaturizzati maschio/femmina IP65.
Note
Versione elettronica ON-OFF.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Codici a completamento
1 / 2
| Codice | Colore | Driver | |||
|---|---|---|---|---|---|
| 1E4169 |  | ON-OFF |
Box driver 48Vdc (IP65).
L=450mm 90W.
Fornito di cavo di connessione H05RN-F (0,15m + 0,15m) completo di connettori maschio/femmina IP65 per il 220V e di connettore miniaturizzato femmina IP65 per il 48V.
1 / 2
| Codice | Colore | Driver | |||
|---|---|---|---|---|---|
| 1E4175 | | ON-OFF |
Box driver 48Vdc (IP65).
L=450mm 150W.
Fornito di cavo di connessione H05RN-F (0,15m + 0,15m) completo di connettori maschio/femmina IP65 per il 220V e di connettore miniaturizzato femmina IP65 per il 48V.
| Codice | IP | Uscita in tensione | Alimentazione | Potenza | Dimensioni LxHxP mm |
|---|---|---|---|---|---|
| 1E2320 | IP67 | 48Vdc | 220-240Vac | 70W | 225x51x65 |
| 1E2321 | IP67 | 48Vdc | 220-240Vac | 150W | 225x51x65 |
Alimentatore elettronico ON-OFF.
Lunghezza cavo 0,5m (IN e OUT).
Da completare con kit di connessione 1E4184.
Da completare con kit di connessione 1E4184.
| Codice | IP | Uscita in tensione | Alimentazione | Potenza | Dimensioni LxHxP mm |
|---|---|---|---|---|---|
| 1T6917EL | IP20 | 48Vdc | 220-240Vac | 60W | 225x36x60 |
| 1T6916EL | IP20 | 48Vdc | 220-240Vac | 130W | 240x49x60 |
Alimentatore elettronico ON-OFF.
Da completare con kit di connessione 1E4184.
Da completare con kit di connessione 1E4184.
Accessori
1 / 2
| Codice | L mm | ||||
|---|---|---|---|---|---|
| 1E4270 | 500 | ||||
| 1E4181 | 1000 | ||||
| 1E4182 | 2000 | ||||
| 1E4183 | 3000 |
Cavo di collegamento comprensivo di connettori maschio/femmina.
| Codice |
|---|
| 1E4171 |
Microgiravite con testa esagonale (diametro 0,9mm) per il cablaggio del kit di connessione 1E4184.
| Codice |
|---|
| 1E4184 |
Kit di connessione 24/48V.
Cavo non incluso. Diametro massimo del cavo 7,5mm. Da utilizzare per lunghezze superiori ai 3m.
Cavo non incluso. Diametro massimo del cavo 7,5mm. Da utilizzare per lunghezze superiori ai 3m.
| Codice |
|---|
| 1E2769 |
Box di connessione lineare IP66/IP68.
5 poli, di sezione max 1,5mm².
Diametro del cavo da 7 a 12mm.
