Proiettori
Volta
Codice
1T4634
Tonalità luce
3000K
80
80
Distribuzione luce
Asimmetrica
Output
21-30,4W
2351-3434lm
2351-3434lm
Alimentazione
Controllo
600/900mA
Colore
21W
33W
1 / 4
Dati Tecnici
Concept

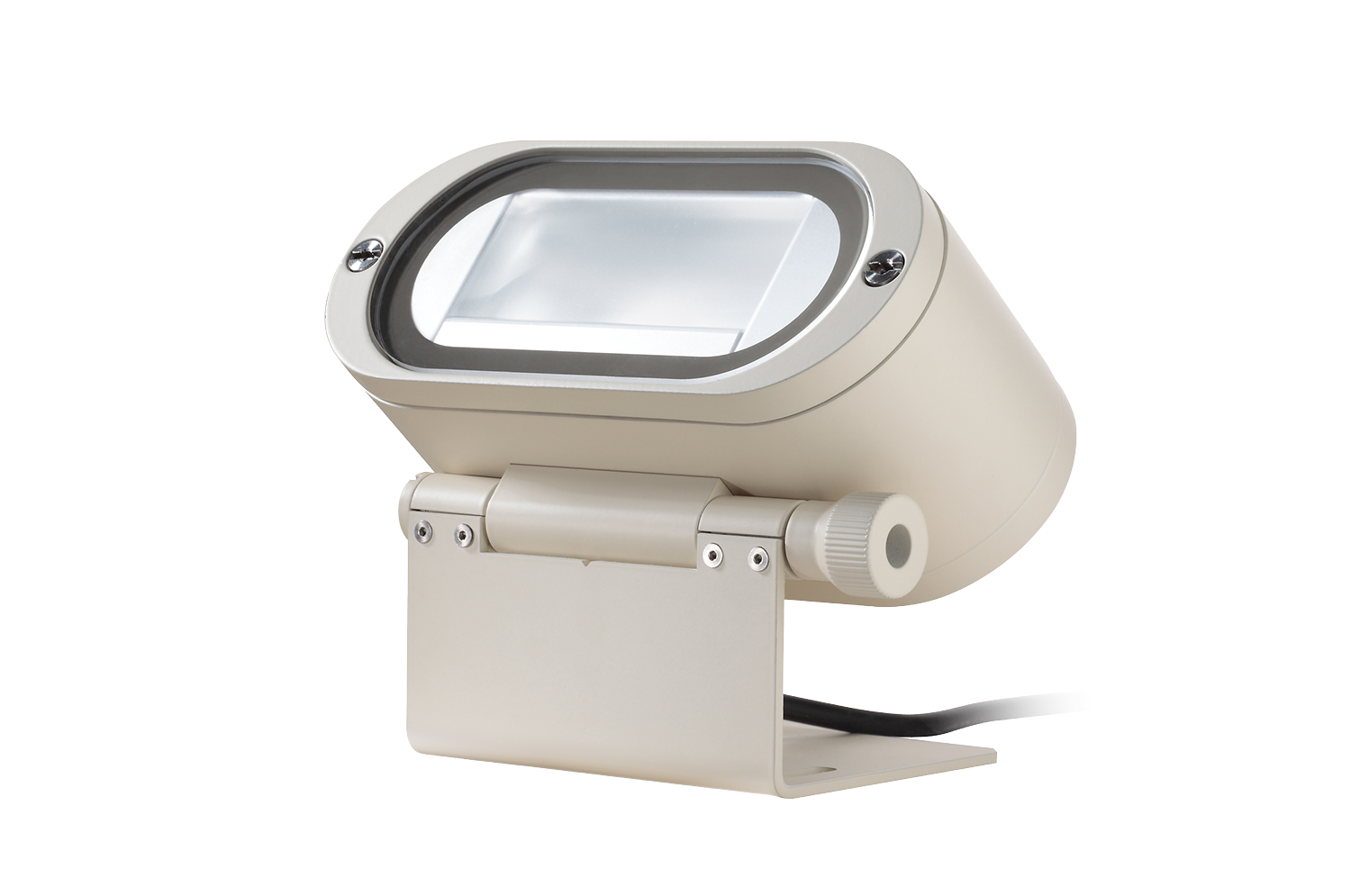

Proiettore professionale orientabile a LED per installazione a parete o su cornicione
Sorgente
LED Chip on Board alta efficienza Ra80.
Classe di efficienza energeticaD
Potenza nominale21/30W
Flusso nominaleVedi fotometrie
Indice resa cromatica80
Rf83
Rg96
CCT nominale3000K
SDCM2
Durata utile (L80/B10)>50000h tq +25°C
Caratteristiche illuminotecniche
Gruppo ottico equipaggiato con riflettore in alluminio purissimo ad alta efficienza luminosa.
OtticaASYM
Rendimento ottico72%

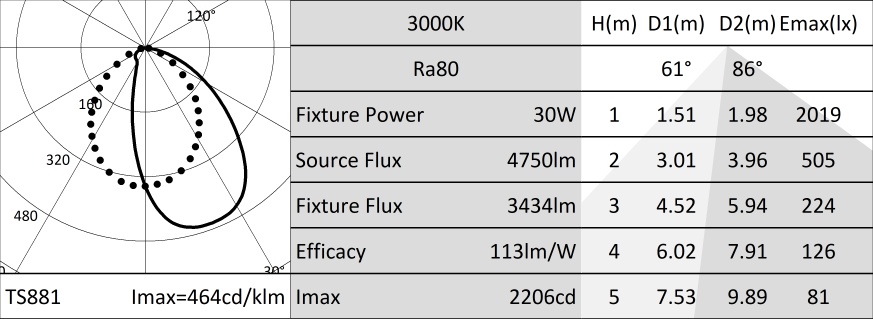

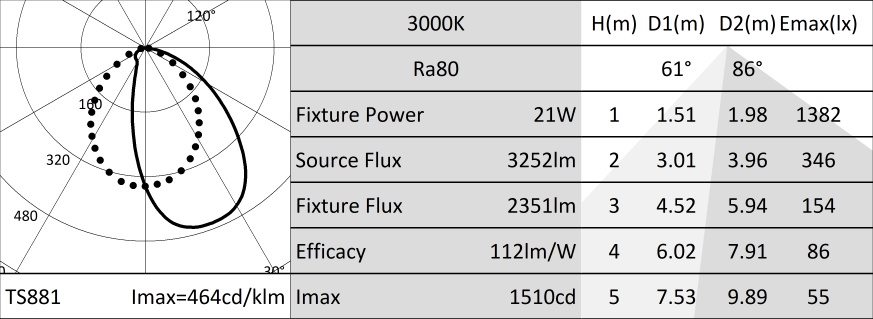

Flusso apparecchio21W - 2351lm
33W - 3434lm
33W - 3434lm
Efficienza luminosa21W - 112lm/W
33W - 113lm/W
33W - 113lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in alluminio estruso anodizzato, gruppo ottico e terminale in pressofusione di alluminio verniciati a polvere. Sistema di dissipazione passiva. Schermo di protezione ultra piatto in vetro temperato. Staffa in lamiera di acciaio inox predisposta per installazione su superficie con viti e tasselli (non forniti). Orientabilità del corpo ottico di +/-90 sul piano verticale con sistema di bloccaggio del puntamento tramite chiave a brugola.
Colore e finituraBianco fiorentino
Peso2Kg
Grado di protezioneIP66
Resistenza meccanicaIK09
Caratteristiche elettriche
Da completare con driver disponibili nelle versioni elettronica ON-OFF e dimmerabile DALI IP20 ad uso interno; nelle versioni elettronica ON-OFF e dimmerabile DALI IP68 con connettori stagni ad uso esterno predisposti per collegamento alla rete. Precablato con cavo H07RN-F 2x1,5mm² per collegamento a driver remoto.
Potenza apparecchioVedi fotometrie
Alimentazione600/900mA
Classe di isolamentoCLASSE 3
Driver inclusoNO
Classe FSI
Temperatura ambiente-25°C / +35°C
Note
Sistema di controllo Casambi disponibile tramite accessorio (solo con driver DALI). Disponibile su richiesta in versione 110-277Vac. I valori relativi alla potenza dell'apparecchio non tengono conto dell'assorbimento del driver accessorio. Tale valore dipende dalla scelta del driver. Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa non sostituibile.
Codici a completamento
| Codice | IP | Uscita in corrente | Alimentazione | Potenza | Dimensioni LxHxP mm |
|---|---|---|---|---|---|
| 1T3625 | IP20 | 600mA | 110-240Vac | 32W | 160x35x83 |
| 1E2571 | IP68 | 600mA | 220-240Vac | max 43W | 106x26x53 |
| 1T2966 | IP20 | 900mA | 220-240Vac | max 50W | 160x35x83 |
| 1E2573 | IP68 | 900mA | 220-240Vac | max 50W | 127x31x80 |
Alimentatore elettronico ON-OFF.
| Codice | IP | Uscita in corrente | Alimentazione | Potenza | Dimensioni LxHxP mm |
|---|---|---|---|---|---|
| 1T3627 | IP20 | 600mA | 110-240Vac | 32W | 160x35x83 |
| 1E2572 | IP68 | 600mA | 220-240Vac | max 43W | 106x26x53 |
| 1T2968 | IP20 | 900mA | 110-240Vac | max 50W | 160x35x83 |
| 1E2574 | IP68 | 900mA | 220-240Vac | max 50W | 150x40x148 |
Alimentatore DALI.
Accessori
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1T4640 |  |

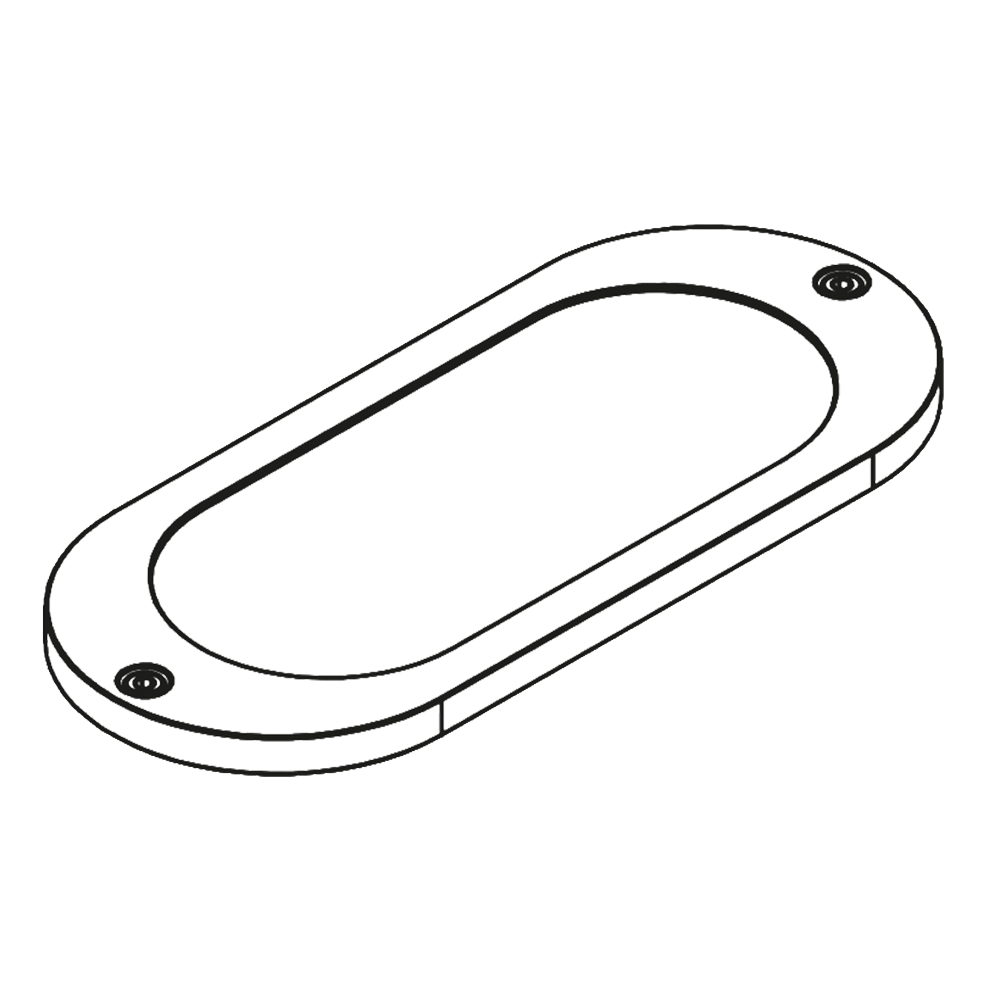

Antiabbagliamento.
Filtro olografico in PMMA per la riduzione di apertura del fascio, cornice in alluminio lavorato CNC, anodizzato e verniciato a polvere.
Da utilizzare con ottiche ASY, ELLIPTICAL.
Da utilizzare con ottiche ASY, ELLIPTICAL.
1 / 2
| Codice |
|---|
| 1T5349 |
Unità di controllo wireless IP20 con interfaccia DALI.
Genera un bus DALI2 locale e ciò rende possibile la connessione diretta ad un driver LED con interfaccia DALI.
Il modulo può essere usato solo in un sistema chiuso e non può essere connesso ad una rete DALI esistente.
Il modulo è controllato in modalità wireless tramite applicazione Casambi per smartphone e tablet attraverso tecnologia Bluetooth 5.0.
I dispositivi creano automaticamente una rete mesh wireless adattiva, robusta ed affidabile permettendo di gestire in maniera semplice ed efficiente un numero elevato di apparecchi.
L'unità di controllo è preimpostata con profilo DALI 1CH, ovvero il dispositivo è in grado di controllare un singolo driver DALI con comandi broadcast.
Oltre a DALI broadcast, sono disponibili anche altre modalità di funzionamento, come:
- Pulsante (normalmente aperto)
- Unità di controllo 0/1-10V
- Unità di controllo DALI Tunable White DT8
- Sensore di presenza
1 / 2
| Codice |
|---|
| 2T0131 |
Extender IP20: unità di controllo wireless per driver LED con interfaccia di dimmerazione DALI (o 1-10V) basata su tecnologia Casambi.
Dispone di una uscita DALI2 tramite la quale si possono controllare fino a 40 apparecchi di illuminazione.
Con l'aggiunta di un ulteriore alimentatore BUS DALI esterno è possibile comandare fino a 64 apparecchi.
Extender IP20 è preimpostato sul profilo DALI broadcast, ovvero tutti gli apparecchi collegati ad esso sono dimmerabili allo stesso livello.
Oltre al DALI broadcast, sono disponibili altre modalità di funzionamento, come:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
1 / 2
| Codice |
|---|
| 1E4369 |
Extender IP67: unità di controllo wireless per driver LED con interfaccia di dimmerazione DALI basata su tecnologia Casambi.
Dispone di una uscita DALI2 tramite la quale si possono controllare fino a 40 apparecchi di illuminazione.
Con l'aggiunta di un ulteriore alimentatore BUS DALI esterno è possibile comandare fino a 64 apparecchi.
Extender IP67 è preimpostato sul profilo DALI broadcast, ovvero tutti gli apparecchi collegati ad esso sono dimmerabili allo stesso livello.
Oltre al DALI broadcast, sono disponibili altre modalità di funzionamento, come:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
