Luminaires encastrés dans le sol
Jedi Compact Outdoor Encastrable
Driver distant - L. 625mm
Code
1E3595
Température de couleur
3500K
80
80

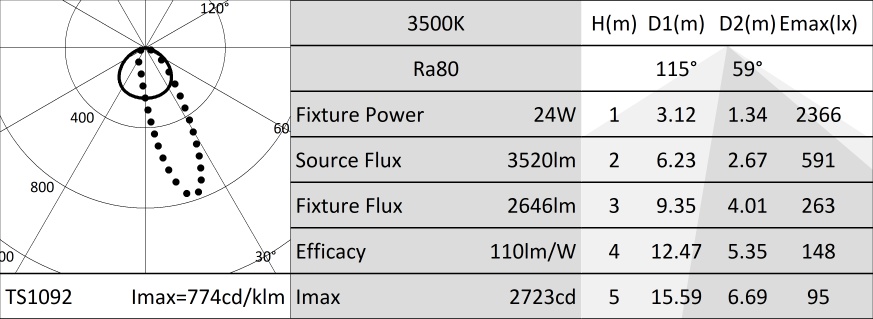

Distribution lumineuse
Wall Washer
Output
24W
2646lm
2646lm
Alimentation
Contrôle
500mA
Couleur
1 / 3
Données techniques
Source
Cartes linéaires LED haute puissance et haute efficacité Ra80. Ra90 à la demande.
La classe d'efficacité énergétique du produitD
Puissance nominale24W
Flux nominal3520lm
Indice de rendu des couleurs80
Rf83,6
Rg96,5
CCT nominale3500K
Durée utile (L80/B10)>50000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Groupe optique interne composé de lentille primaire cylindrique en verre, réflecteur en aluminium anodisé haute réflexion et filtre holographique intégré. Version Wall Washer.
OptiqueWALL WASHER
Ouverture du faisceauWW
Rendement optique75%
Flux appareil2646lm
Efficacité lumineuse110lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium extrudé anodisé 15µ. Diffuseur plat en verre ultra-clair de 5mm d'épaisseur.
Couleur et finitionAluminium
DimensionsL=625mm
Poids1,75Kg
VersionDRIVER DISTANT
Degré de protectionIP66,IP67,IP68,IP69
Résistance mécaniqueIK08
CARACTÉRISTIQUES ÈLECTRIQUES
Version avec driver distant. Groupe optique précâblé avec 1 mètre de câble H07RN-F de 3x1mm² de section. Groupe d'alimentation électronique ON-OFF ou DALI, précâblé avec 1 mètre de câble H07RN-F et une section de 3x1mm² pour le raccordement au groupe optique et de 3x1mm² ou 5x1mm² pour le raccordement à l'alimentation et au DALI. Système de contrôle Casambi disponible au moyen d'un accessoire (pour versions DALI uniquement).
Puissance installée24W
Alimentation500mA
Classe d'isolationCLASSE 1
Driver inclusNON
Classe FOUI
Température ambiante-25°C / +35°C
Installation
À compléter avec un boîtier en aluminium anodisé spécifique, adapté pour installation linéaire et looping externe.
Notes
Il adopte la solution technique "Waterblock Smart" qui prévoit le revêtement en résine des câbles de branchement, ce qui limite le risque de remontée de l'humidité vers le driver ou l'appareil. Version 110-277Vac disponible à la demande. Les valeurs relatives à la puissance de l'appareil ne tiennent pas compte de l'absorption du driver accessoire. Cette valeur dépend du choix du driver. IP68 : le projecteur ne peut pas être installé sous l'eau de façon permanente, mais il peut tout de même supporter une immersion temporaire accidentelle à 2 mètres de profondeur (max.24h). IP69 : conforme à la norme IEC/EN 60529. Mise en service du système de contrôle par APP gratuit ; l'intervention d'un technicien spécialisé peut faire l'objet d'un devis sur demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel.
Codes relatifs
| Code | P mm | H mm | L mm | ||
|---|---|---|---|---|---|
| 1E3730 | 94 | 58 | 629 |
Boîtier en aluminium pour Jedi Compact avec driver distant.
| Code |
|---|
| 1E3558 |
Groupe d'alimentation version ON-OFF constitué par un boîtier étanche en aluminium (LxHxP=486x49,5x44mm) doté d'un câble d'entrée pour l'alimentation (1 mètre, type H07RN8-F, 3G1mm²) et d'un câble de sortie vers l'appareil (1 mètre, type H07RN8-F, 3G1mm²).
Pour les versions L 593,5/625/873,5/905/1153,5/1185mm.
| Code |
|---|
| 1E3559 |
Groupe d'alimentation version DALI constitué par un boîtier étanche en aluminium (LxHxP = 486x49,5x44 mm) doté d'un câble d'entrée pour l'alimentation (1 mètre, type H07RN8-F, 5G1mm²) et d'un câble de sortie vers l'appareil (1 mètre, type H07RN8-F, 3G1mm²).
Pour les versions L 312,5/344/593,5/625mm.
Accessoires
| Code |
|---|
| 1E3305 |
Clé de serrage pour le jeu de connecteurs.
| Code |
|---|
| 1E2769 |
Boitier de connexion linéaire IP66IP68.
5 pôles, de section max 1,5mm².
Diamètre du câble de 7 à 12mm.
| Code |
|---|
| 1E2494 |
Boitier de connexion multiple IP68.
1 IN - 3 OUT 4 pôles, de section max 2,5mm².
Diamètre du câble de 6 à 12mm.
| Code |
|---|
| 1E3184 |
Connecteur IP68 5 pôles et 4 voix.
1 / 2
| Code |
|---|
| 1E3048 |
Unité de commande sans fil IP67 avec interface DALI.
Il génère un bus DALI2 local, permettant une connexion directe à un driver LED à interface DALI.
Le module peut être utilisé uniquement dans un système fermé et ne peut être connecté à un réseau DALI déjà existant.
Le module est contrôlé sans fil à travers l'application Casambi pour smartphone et tablette via la technologie Bluetooth 5.0.
Les appareils créent automatiquement un réseau maillé sans fil adaptatif, robuste et fiable, permettant une gestion simple et efficace d'un grand nombre d'appareils.
L'unité de contrôle est préréglée sur le profil DALI 1CH, ce qui permet à l'appareil de contrôler un seul Driver DALI avec des commandes broadcast.
En plus du DALI broadcast, d'autres modes de fonctionnement sont disponibles, tels que :
- Bouton poussoir (normalement ouvert)
- Unité de contrôle 0/1-10V
- Unité de commande DALI Tunable White DT8
- Détecteur de présence
1 / 2
| Code |
|---|
| 1E4369 |
IP67 Extender pour le contrôle sans fil du driver LED avec interface de gradation DALI basée sur la technologie Casambi.
Il dispose d'une sortie DALI2 avec la capacité de contrôler jusqu'à 40 luminaires.
Avec l'ajout d'une autre alimentation externe BUS DALI, il est possible de contrôler jusqu'à 64 appareils.
IP67 Extender est préréglé sur le profil DALI broadcast, ce qui signifie que tous les luminaires qui y sont connectés sont dimmables au même niveau.
En plus de la diffusion DALI broadcast d'autres modes de fonctionnement sont disponibles, tels que :
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
1 / 2
| Code |
|---|
| A013A |
Parasurtenseur compatible avec les luminaires de CLASSE I.
Tension de fonctionnement 230-277Vac.
SPD type 2+3.
Tension maximale de décharge 10kV.
CLASSE I
IP67
