Luminaires encastrés dans le sol
Jedi Compact Outdoor Encastrable
Driver intégré - L. 625mm
Code
1E3658DA
Température de couleur
3000K
80
80

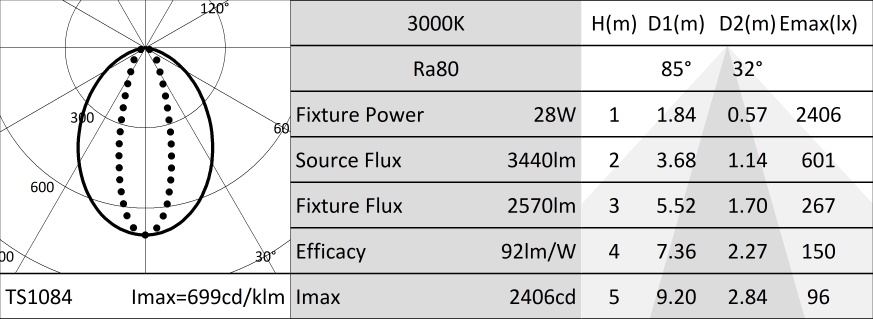

Distribution lumineuse
FL
85°
85°
Output
28W
2570lm
2570lm
Alimentation
Contrôle
220-240Vac
DALI
DALI
Couleur
1 / 3
Données techniques
Source
Cartes linéaires LED haute puissance et haute efficacité Ra80. Ra90 à la demande.
La classe d'efficacité énergétique du produitD
Puissance nominale24W
Flux nominal3440lm
Indice de rendu des couleurs80
Rf82,9
Rg97
CCT nominale3000K
Durée utile (L80/B10)>50000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Groupe optique interne composé de lentille primaire cylindrique en verre, réflecteur en aluminium anodisé haute réflexion et filtre holographique intégré. Version Flood.
OptiqueHYBRIDE
Ouverture du faisceauFL
Rendement optique75%
Flux appareil2570lm
Efficacité lumineuse92lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Corps en aluminium extrudé anodisé 15µ. Diffuseur plat en verre ultra-clair de 5mm d'épaisseur.
Couleur et finitionAluminium
DimensionsL=625mm
Poids2,7Kg
VersionDRIVER INTÉGRÉ
Degré de protectionIP66,IP67,IP68,IP69
Résistance mécaniqueIK08
CARACTÉRISTIQUES ÈLECTRIQUES
Version avec driver intégré. Fourni avec alimentation DALI. Précâblé avec 1 mètre de câble H07RN-F de 5x1mm² de section. Système de contrôle Casambi disponible avec accessoire. Luminaire conforme à la norme EN 60598-2-22 pour l'alimentation électrique à partir d'un système de secours centralisé CPSS (Central Power Supply System), non intégrés au luminaire - zones à haut risque exclues. La puissance et le flux par défaut sont de 100% en AC et de 100% en DC.
Puissance installée28W
Alimentation220-240Vac 50/60Hz
Classe d'isolationCLASSE 1
Type de driver / ControleDALI
Driver inclusOUI
Classe FOUI
SAFE FLICKERPstLM=<1 et SVM=<0,4 (IEC TR 61547-1 et IEC TR 63158), pour garantir une lumière plus confortable et sans danger
Température ambiante-25°C / +35°C
Installation
À compléter avec un boîtier en aluminium anodisé spécifique, adapté pour installation linéaire et looping externe.
Notes
Il adopte la solution technique "Waterblock Smart" qui prévoit le revêtement en résine des câbles de branchement, ce qui limite le risque de remontée de l'humidité vers le driver ou l'appareil. Version 110-277Vac disponible à la demande. IP68 : le projecteur ne peut pas être installé sous l'eau de façon permanente, mais il peut tout de même supporter une immersion temporaire accidentelle à 2 mètres de profondeur (max.24h). IP69 : conforme à la norme IEC/EN 60529. Mise en service du système de contrôle par APP gratuit ; l'intervention d'un technicien spécialisé peut faire l'objet d'un devis sur demande.
Garantie
5 années.
Mise en garde
Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
Codes relatifs
| Code | P mm | H mm | L mm | ||
|---|---|---|---|---|---|
| 1E3733 | 96 | 88 | 629 |
Boîtier en aluminium pour Jedi Compact avec driver intégré.
Accessoires
| Code |
|---|
| 1E3305 |
Clé de serrage pour le jeu de connecteurs.
| Code |
|---|
| 1E2769 |
Boitier de connexion linéaire IP66IP68.
5 pôles, de section max 1,5mm².
Diamètre du câble de 7 à 12mm.
| Code |
|---|
| 1E3184 |
Connecteur IP68 5 pôles et 4 voix.
1 / 2
| Code |
|---|
| 1E3048 |
Unité de commande sans fil IP67 avec interface DALI.
Il génère un bus DALI2 local, permettant une connexion directe à un driver LED à interface DALI.
Le module peut être utilisé uniquement dans un système fermé et ne peut être connecté à un réseau DALI déjà existant.
Le module est contrôlé sans fil à travers l'application Casambi pour smartphone et tablette via la technologie Bluetooth 5.0.
Les appareils créent automatiquement un réseau maillé sans fil adaptatif, robuste et fiable, permettant une gestion simple et efficace d'un grand nombre d'appareils.
L'unité de contrôle est préréglée sur le profil DALI 1CH, ce qui permet à l'appareil de contrôler un seul Driver DALI avec des commandes broadcast.
En plus du DALI broadcast, d'autres modes de fonctionnement sont disponibles, tels que :
- Bouton poussoir (normalement ouvert)
- Unité de contrôle 0/1-10V
- Unité de commande DALI Tunable White DT8
- Détecteur de présence
1 / 2
| Code |
|---|
| 1E4369 |
IP67 Extender pour le contrôle sans fil du driver LED avec interface de gradation DALI basée sur la technologie Casambi.
Il dispose d'une sortie DALI2 avec la capacité de contrôler jusqu'à 40 luminaires.
Avec l'ajout d'une autre alimentation externe BUS DALI, il est possible de contrôler jusqu'à 64 appareils.
IP67 Extender est préréglé sur le profil DALI broadcast, ce qui signifie que tous les luminaires qui y sont connectés sont dimmables au même niveau.
En plus de la diffusion DALI broadcast d'autres modes de fonctionnement sont disponibles, tels que :
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
1 / 2
| Code |
|---|
| A013A |
Parasurtenseur compatible avec les luminaires de CLASSE I.
Tension de fonctionnement 230-277Vac.
SPD type 2+3.
Tension maximale de décharge 10kV.
CLASSE I
IP67
1 / 2
| Code |
|---|
| A013C |
Parasurtenseur compatible avec les luminaires de CLASSE I.
Conformité aux protocoles de gestion DALI, DMX, 0-10V.
Tension de fonctionnement 230Vac.
SPD type 2+3.
Tension maximale de décharge 10kV.
CLASSE I
IP20
