Bornes
Lucera Bornes RGBW
Code
E008SPRGWMXFE
Température de couleur
6500K
Distribution lumineuse
NSP
10°
10°
Output
3,4W
170lm
170lm
Alimentation
Contrôle
120-240Vac
DMX RDM
DMX RDM
Couleur

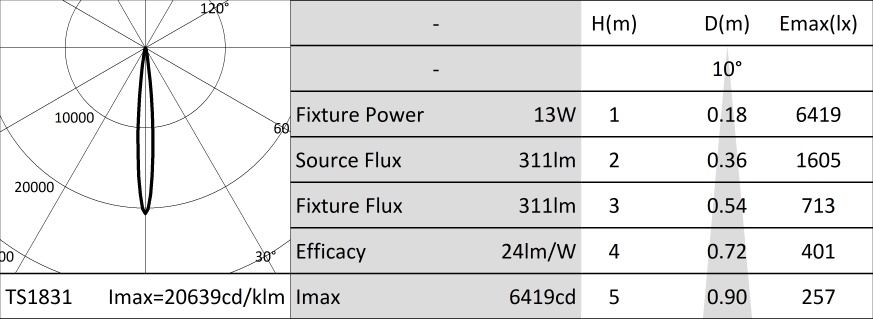

RGBW

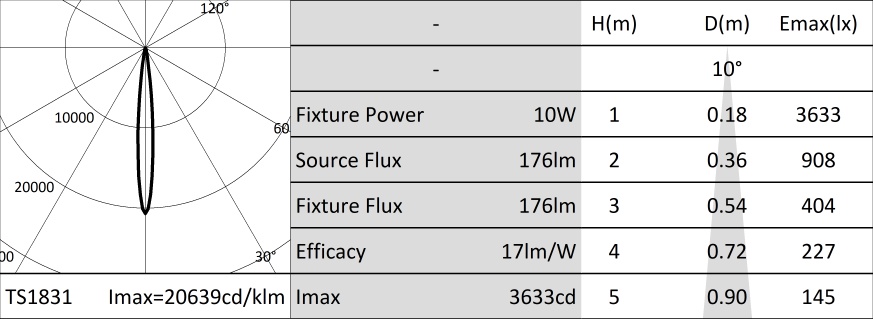

RGB

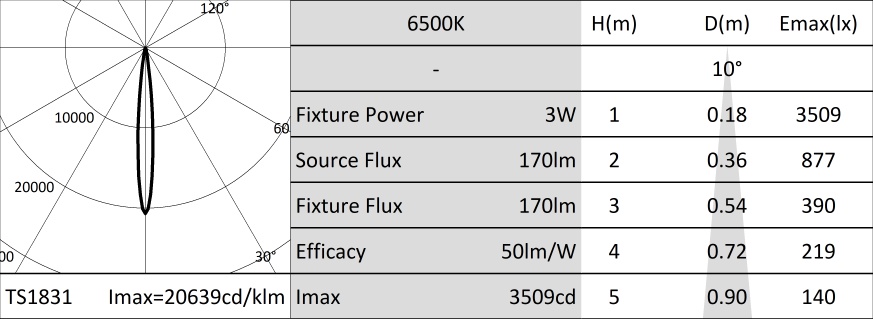

WHITE

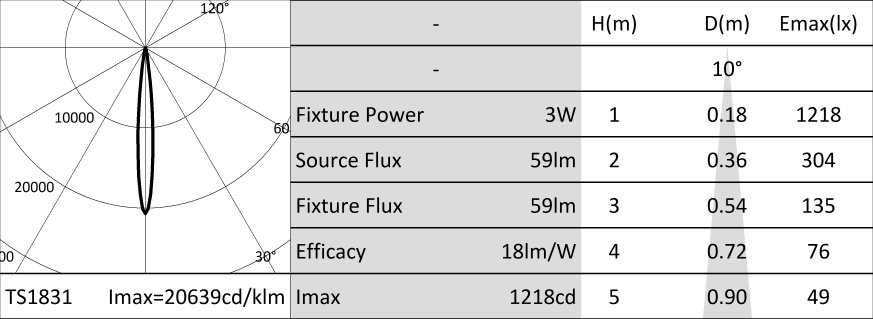

RED

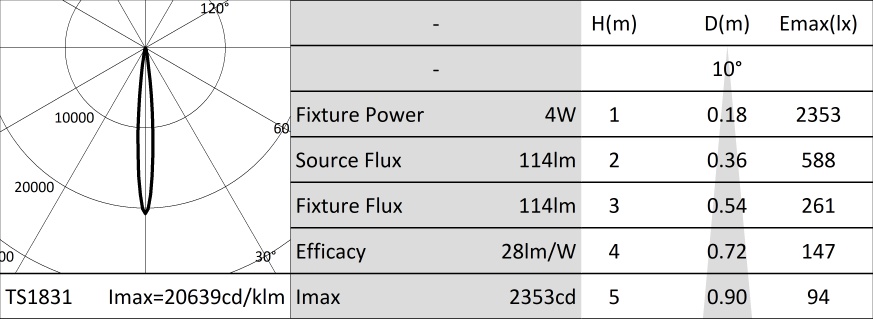

GREEN

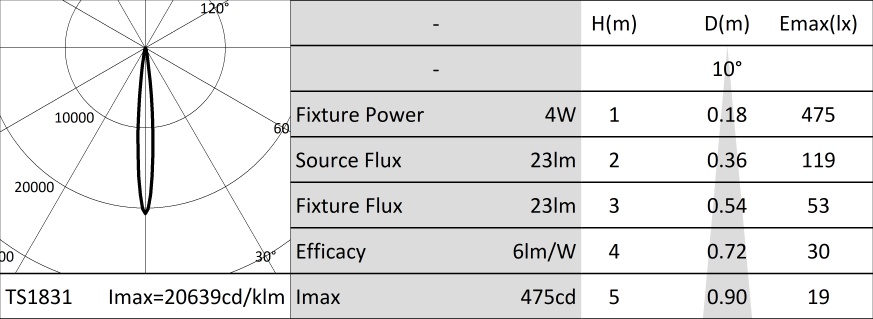

BLUE
1 / 8
Données techniques
Source
Source LED multipuce RGBW. Température de couleur de la source blanche : 6500K.
La classe d'efficacité énergétique du produitF
Puissance nominale2x8,3W
Flux nominalVoir les photométries
CCT nominaleVoir les photométries
Durée utile (L80/B10)>50000h tq +25°C
CARACTÉRISTIQUES DE L'ÉCLAIRAGE
Système optique composé d'une lentille en PMMA transparent et d'un verre frontal trempé extra clair avec sérigraphie noire. Angle d'éclairage : NSP.
OptiqueLENTILLE
Ouverture du faisceauNSP
Rendement optique100%
Flux appareilRGBW - 2x311lm
RGB - 2x176lm
WHITE - 2x170lm
RED - 2x59lm
GREEN - 2x114lm
BLUE - 2x23lm
RGB - 2x176lm
WHITE - 2x170lm
RED - 2x59lm
GREEN - 2x114lm
BLUE - 2x23lm
Efficacité lumineuseRGBW - 24lm/W
RGB - 17lm/W
WHITE - 50lm/W
RED - 18lm/W
GREEN - 28lm/W
BLUE - 6lm/W
RGB - 17lm/W
WHITE - 50lm/W
RED - 18lm/W
GREEN - 28lm/W
BLUE - 6lm/W
Sécurité photobiologiqueConforme au groupe RG1 (Risque faible)
CARACTÉRISTIQUES MÉCANIQUES
Borne en aluminium extrudé et double couche de finition couleur Ferrite. Unités d'éclairage en aluminium moulé sous pression. Orientation des blocs optiques de 325° sur le plan vertical avec une inclinaison de +/-20° sur le plan horizontal. Il est possible de faire coulisser les blocs optiques à l'intérieur de la borne d'un côté à l'autre sur l'axe horizontal. Système de verrouillage via clé hexagonale.
Couleur et finitionFerrite
DimensionsH=1010mm
Poids15,2Kg
Version2X
Degré de protectionIP66
Résistance mécaniqueIK09
CARACTÉRISTIQUES ÈLECTRIQUES
Driver intégré contrôlé par les protocoles DMX-RDM qui permettent de programmer l'appareil à distance (pas de dip-switch) à l'aide de la ligne de données DMX. La programmation des appareils s'effectue à l'aide du programmateur USB-RDM (à commander à part).
Puissance installéeVoir les photométries
Alimentation120-240Vac 50/60Hz
Classe d'isolationCLASSE 1
Type de driver / ControleDMX RDM
Driver inclusOUI
Classe FOUI
Température ambiante-25°C / +35°C
Installation
Disponible dans la version 1 mètre de hauter. À compléter avec un système d'ancrage en acier inoxydable, disponible en version double avec plaque escamotable ou surface pour installation avec chevilles. Pour les deux systèmes, il est possible d'avoir des tiges en acier inoxydable pour une installation dans le béton.
Notes
Il adopte la solution technique "Waterblock Plus" qui prévoit le revêtement en résine des câbles de branchement ainsi que le revêtement en résine total du driver intégré, ce qui limite au maximum le risque de remontée de l'humidité vers l'appareil. Le produit peut, à la demande, est soumis au traitement de cataphorèse. Version 110-277Vac disponible à la demande. Les photométries se référent à un seul projecteur.
Garantie
5 années.
Codes relatifs
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A012AFE |  |
Plaque de fixation cachée.
Acier inoxydable enduit de poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A012CFE | |
Plaque de fixation avec bride.
Acier inoxydable enduit de poudre.
Accessoires
| Code |
|---|
| A012B |
Tiges de fixation pour plaque de fixation en acier inoxydable.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A011AFE | |
Écran symétrique.
Acier inoxydable enduit de poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A011BFE | |
Grille anti-éblouissement.
Acier inoxydable enduit de poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A011CFE | |
Écran asymétrique.
Acier inoxydable enduit de poudre.
1 / 2
| Code | Couleur | ||||
|---|---|---|---|---|---|
| A011DFE | |
Anneau porte-filtres.
Aluminium enduit de poudre.
| Code |
|---|
| A011E |
Filtre lame de lumière.
A compléter avec un anneau de support.
| Code |
|---|
| 1E2767 |
Programmateur USB-RDM.
Programmateur d'adresses DMX-RDM (Remote Device Management).
S'utilise avec le logiciel "RDM Targetti" à télécharger gratuitement sur le site Targetti dans la rubrique téléchargement.
Utilisable avec tous les produits RGBW.
Le programmateur USB-RDM est capable d'adresser les appareils DMX-RDM s'il n'y a pas d'élément tampon ni de splitter DMX sur la ligne.
Reportez-vous aux instructions pour davantage de détails.
| Code |
|---|
| A077 |
my-SCENARIO Show Store.
Interface DMX programmable intégrant les dernières innovations pour le contrôle de l'éclairage dans les applications architecturales et de divertissement.
L'interface est dotée de ports USB Type-C et Ethernet pour la programmation et le contrôle à distance.
La centrale peut être entièrement programmée avec le logiciel ESA Pro 2 (disponible pour les utilisateurs Windows et Mac) ou via des applications mobiles telles que Arcolis (disponible pour les appareils iOS et Android).
Elle est également entièrement personnalisable : cartographie des pixels, gestion des trigger, configuration des patchs et bien plus encore.
Le système offre beaucoup de possibilités pour le pilotage de différentes installations lumineuses : contrôle multizone (possibilité de gérer jusqu'à 5 zones indépendantes), plusieurs triggers (heure/date, Sunrise/Sunset, ports d'entrée et commandes TCP/UDP), gestion des canaux 16 bits, récupération complète après une coupure de courant, jusqu'à 99 scènes mémorisables et 1 024 canaux DMX.
Le clavier intuitif rétro-éclairé est doté de 10 boutons prédéfinis pour un usage simplifié par l'utilisateur.
| Code |
|---|
| 1T6499 |
myScenario Wall.
Contrôleur DMX avec écran tactile en verre pour projets architecturaux.
Peut contrôler 2 univers DMX (2x 512 canaux).
Fonctionnement individuel ou connecté à un ordinateur via un port USB.
Le logiciel pour la réalisation des scénarios est compris (à télécharger sur le site Targetti).
Possibilité de gérer 10 zones lumineuses et 50 scénarios par zone.
Les touches tactiles permettent de modifier et de sélectionner les scénarios programmés.
Câble USB inclus.
Utilisable avec tous les produits RGBW.
